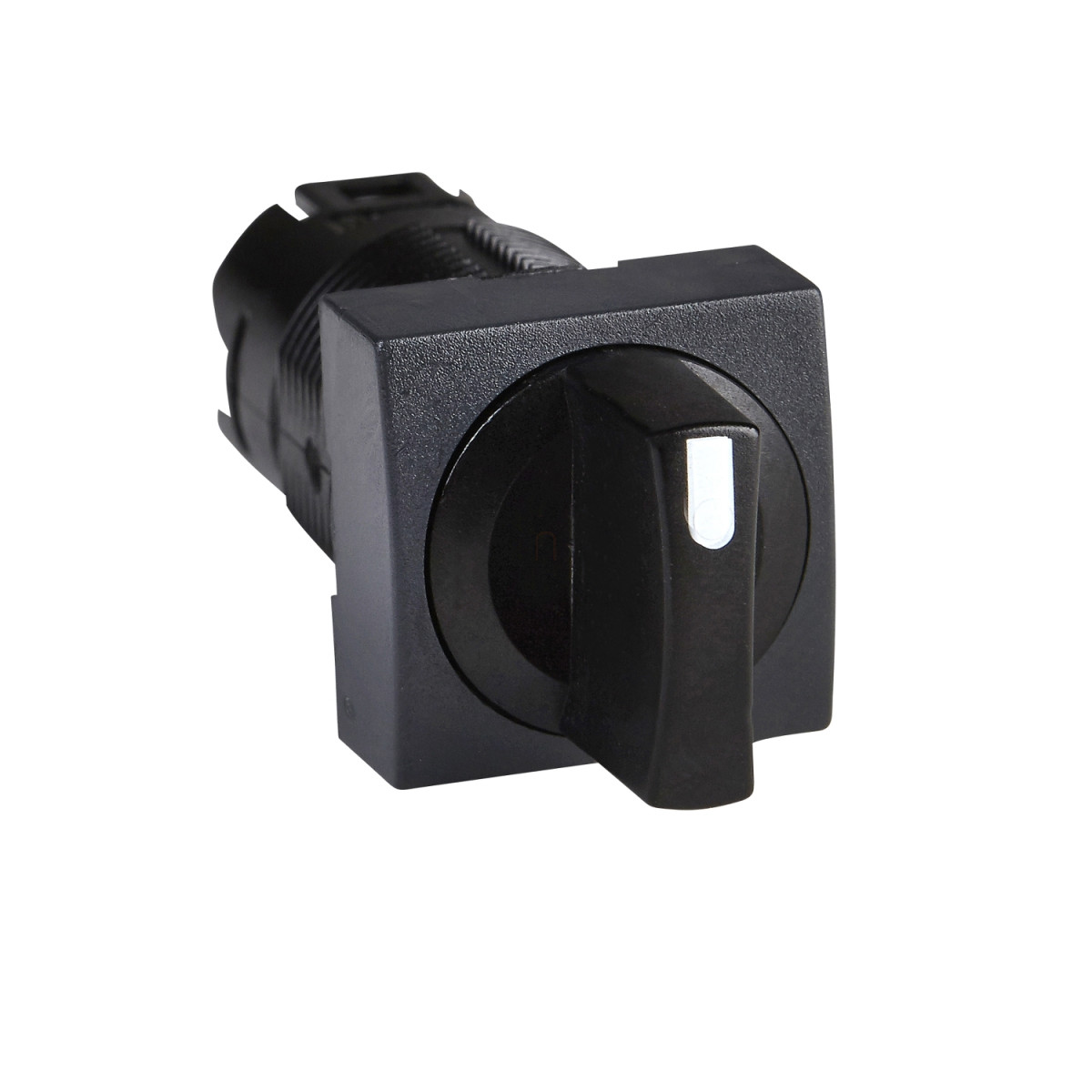

A Schneider Electric Harmony XB6 termékvonalhoz tartozó ZB6CD23 választókapcsoló fej egy kompakt, precíziós ipari vezérlőelem, amely ideális különböző kapcsolási pozíciók megvalósításához ipari környezetben. Ez a négyzetes kialakítású, fekete standard markolatú választókapcsoló fej 16 mm-es szerelési átmérővel rendelkezik, és három stabil pozíciót biztosít 60°-os osztással.
A ZB6CD23 választókapcsoló fej kiemelkedő műszaki jellemzőkkel rendelkezik. A műanyag előlappal ellátott komponens IP65-ös védettségének köszönhetően tökéletesen védett a por és a vízsugár ellen az IEC 60529 szabvány szerint. Ezen túlmenően megfelel a NEMA 13, NEMA 4 és NEMA 4X védettségi előírásainak is mind az UL 50, mind a CSA C22.2 No 94 szabványok szerint. A készülék TC védőkezeléssel ellátott, és Class II elektromos védelmi osztályba tartozik az IEC 61140 szabványnak megfelelően. Ez biztosítja a magas szintű biztonságot még ipari körülmények között is.
A ZB6CD23 választókapcsoló fej kialakításából adódóan könnyen integrálható különböző vezérlőpanelekbe. A komponens CAD méretei: 18 mm szélesség, 18 mm magasság és 43 mm mélység. A termék működési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között mozog, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. A ZB6CD23 választókapcsoló fejhez elérhető kiegészítők között szerepel a ZB6Y010 foglalat adapter és a ZB6Y011 test konzol, amelyek lehetővé teszik a nyomtatott áramköri lapra történő közvetlen felszerelést vagy a foglalat adapteren keresztüli csatlakoztatást. A termék számos nemzetközi szabványnak megfelel, beleértve a CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, JIS C 852, IEC 60947-5-5, UL 508 és JIS C8201-1 előírásokat, amely bizonyítja megbízhatóságát és kompatibilitását különböző alkalmazásokban és piacokon.
Schneider Electric Harmony XB6 - ZB6CD23 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Választókapcsoló fej
Eszköz rövid neve: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Négyzetes
Működtető típusa: stabil (stay put)
Működtető profilja: Fekete standard markolat
Működtető pozíció információ: 3 pozíció 60°
Kiegészítő információk
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 43 mm
Környezeti jellemzők
Védőkezelés: TC
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -25...70 °C
Áramütés elleni védelem osztálya: Class II az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok
CSA C22.2 No 14, IEC 60947-5-1, IEC 60947-1, JIS C8201-5-1, JIS C 852, IEC 60947-5-5, UL 508, JIS C8201-1
Termék tanúsítványok
UL, CSA, CCC, GOST
Rezgésállóság
+/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint
