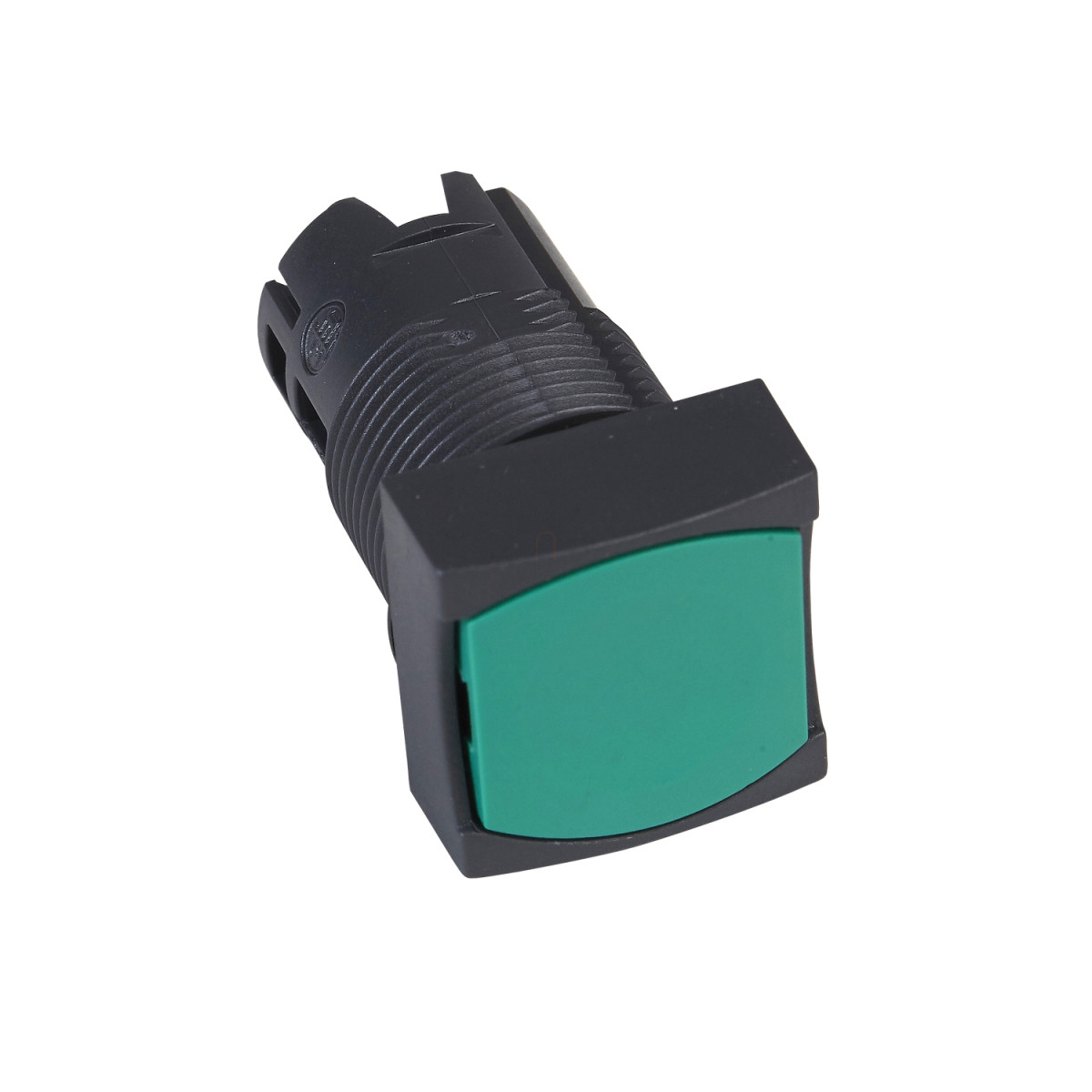

A Schneider Electric Harmony XB6 termékcsalád ZB6CA3 típusú nyomógombfeje kiváló minőségű ipari alkalmazásokhoz tervezett kapcsolóelem. Ez a zöld, négyzet alakú, süllyesztett kivitelű nyomógombfej elsősorban vezérlőpanelekbe, kapcsolószekrényekbe és egyéb ipari automatizálási rendszerekbe történő beépítésre szolgál. A ZB6CA3 cikkszámú termék 16 mm-es szerelési átmérővel rendelkezik, ami iparági szabványnak számít, így kompatibilis számos általánosan használt kapcsolótesttel.
A ZB6CA3 nyomógombfej rugós visszatérítéses működési elvvel rendelkezik, ami azt jelenti, hogy a gomb megnyomása után automatikusan visszaáll alaphelyzetbe. A termék jelöletlen kivitelű, így univerzálisan használható különböző vezérlési feladatokra, és igény szerint egyedi jelölésekkel látható el. A nyomógombfej anyaga tartós műanyag, ami biztosítja a hosszú élettartamot még intenzív használat mellett is. A termék méretei kompaktak: 18 mm szélességű és magasságú, míg mélysége 33 mm, ami lehetővé teszi a helytakarékos beépítést.
A Schneider Electric ZB6CA3 nyomógombfej kiemelkedő védelmi tulajdonságokkal rendelkezik. Az IP65-ös védettségi szintjének köszönhetően teljesen por ellen védett, és védett a vízsugár ellen is minden irányból. Ez alkalmassá teszi olyan környezetben való használatra is, ahol por, nedvesség vagy akár közvetlen vízsugár előfordulhat. A termék megfelel a NEMA 13, NEMA 4 és NEMA 4X védelmi előírásoknak is az UL 50 és CSA C22.2 No 94 szabványok szerint. Elektromos érintésvédelmi besorolása Class II az IEC 61140 szabványnak megfelelően, ami fokozott védelmet biztosít a felhasználók számára. A ZB6CA3 nyomógombfej széles hőmérsékleti tartományban használható: működési hőmérséklete -25°C és +70°C között van, tárolási hőmérséklete pedig -40°C és +70°C között.
A Schneider Electric ZB6CA3 nyomógombfej számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-5, IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14, valamint a japán JIS C 852, JIS C8201-5-1 és JIS C8201-1 szabványoknak. Ez a megfelelőség biztosítja, hogy a termék világszerte használható ipari környezetben. A nyomógombfej közvetlenül szerelhető nyomtatott áramköri lapokra is, vagy használható a ZB6Y010 aljzatadapterrel, valamint a ZB6Y011 házrögzítő konzollal, ami nagyfokú rugalmasságot biztosít a különböző szerelési igényekhez. A termékhez részletes szerelési útmutató és méretrajzok állnak rendelkezésre, amelyek segítik a megfelelő beépítést és elhelyezést.
Schneider Electric Harmony XB6 - ZB6CA3 műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony XB6
Komponens típusa: Nem világító nyomógombfej
Rövid terméknév: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fej alakja: Négyzet
Működtető típusa: Rugós visszatérítésű
Működtető profil: Zöld süllyesztett, jelöletlen
Kiegészítő adatok
CAD szélesség: 18 mm
CAD magasság: 18 mm
CAD mélység: 33 mm
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4, NEMA 4X az UL 50 szerint
NEMA 13, NEMA 4, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok
JIS C 852, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, IEC 60947-1, UL 508, JIS C8201-5-1, JIS C8201-1
Terméktanúsítványok
UL, CCC, CSA, GOST
Rezgésállóság
+/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
