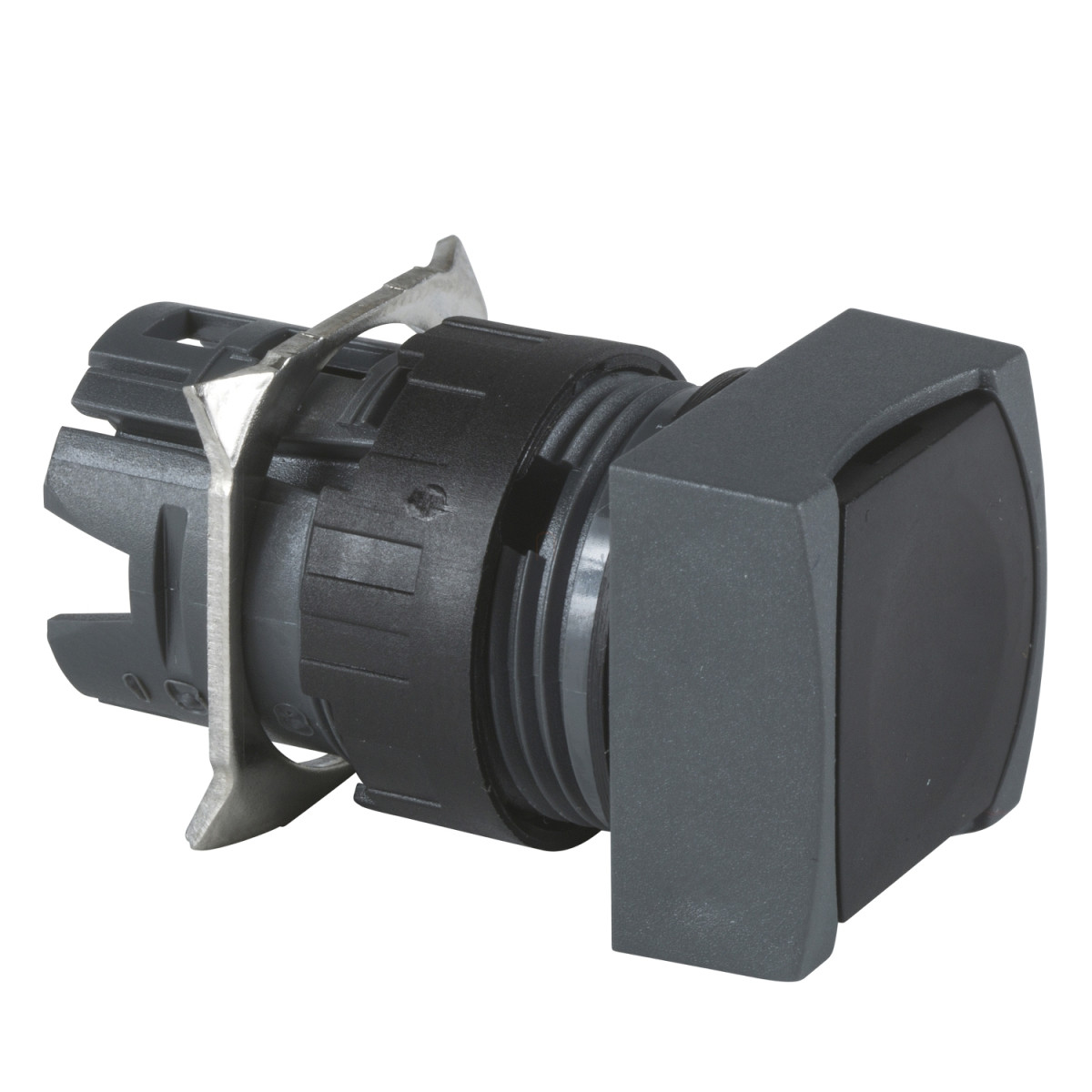

A Schneider Electric Harmony XB6 sorozatba tartozó ZB6CA2 típusú nyomógombfej egy kiváló minőségű, professzionális ipari vezérlőelem, amelyet elsősorban kapcsolószekrények és vezérlőpultok építéséhez fejlesztettek ki. Ez a fekete, négyzetes, süllyesztett felületű nyomógombfej tökéletesen illeszkedik a Harmony XB6 termékcsalád többi eleméhez, így egységes megjelenést biztosít a teljes vezérlőrendszerben.
A ZB6CA2 nyomógombfej 16 mm-es szabványos szerelőátmérővel rendelkezik, ami az ipari automatizálásban széles körben elterjedt méret. A rugós visszatérítésű működtetés biztosítja a gomb megbízható használatát még intenzív igénybevétel esetén is. A termék jelöletlen kivitelben készül, így rugalmasan felhasználható különböző alkalmazási területeken, és igény szerint egyedileg feliratozható. A műanyag keretnek köszönhetően a nyomógomb könnyű, mégis strapabíró, amit a 0,016 kg nettó súly is jól mutat. A négyzetes forma nem csak esztétikus megjelenést biztosít, hanem megkönnyíti a sorban történő elhelyezést is a vezérlőpaneleken.
A Schneider Electric ZB6CA2 nyomógombfej kiemelkedő műszaki paraméterekkel büszkélkedhet. Az IP65-ös védettségi szint biztosítja a por és a vízsugár elleni védelmet, így a termék megbízhatóan működik még kedvezőtlen ipari környezetben is. A NEMA 13, NEMA 4 és NEMA 4X védettségi szabványoknak is megfelel mind az UL 50, mind a CSA C22.2 No 94 előírásai szerint. A termék Class II érintésvédelmi osztályba tartozik az IEC 61140 szabvány szerint, ami fokozott biztonságot jelent a felhasználók számára. A nyomógombfej -25°C és +70°C közötti üzemi hőmérsékleten használható, tárolása pedig -40°C és +70°C között lehetséges, így extrém környezeti feltételek mellett is alkalmazható.
A ZB6CA2 nyomógombfej tervezésénél a Schneider Electric mérnökei különös figyelmet fordítottak a részletekre és a praktikus kialakításra. A termék műszaki rajzai alapján a nyomógomb teljes szélessége és magassága egyaránt 18 mm, mélysége pedig 33 mm. Ez a kompakt méretezés lehetővé teszi a sűrű elhelyezést is a vezérlőpaneleken. A nyomógombfej kompatibilis a nyomtatott áramköri lapokkal történő közvetlen összeköttetéshez is, ami nagy előny a modern elektronikai alkalmazásoknál. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, UL 508, valamint a japán JIS C8201-5-1, JIS C 852 és JIS C8201-1 szabványokat. A ZB6CA2 típusú nyomógombfej ideális választás ipari automatizálási rendszerekhez, vezérlőpanelekhez és gépészeti alkalmazásokhoz, ahol a megbízhatóság és a tartósság elsődleges szempont.
Schneider Electric Harmony XB6 - ZB6CA2 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Nem világító nyomógombfej
Rövid terméknév: ZB6
Keret anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Négyzet
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Fekete süllyesztett, jelöletlen
Kiegészítő adatok
CAD szélesség: 18 mm
CAD magasság: 18 mm
CAD mélység: 33 mm
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -25…70 °C
Áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok
IEC 60947-5-5, CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, UL 508, JIS C8201-5-1, JIS C 852, JIS C8201-1
Terméktanúsítványok
GOST, CSA, UL, CCC
Rezgésállóság
+/- 3 mm (f= 2…500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
