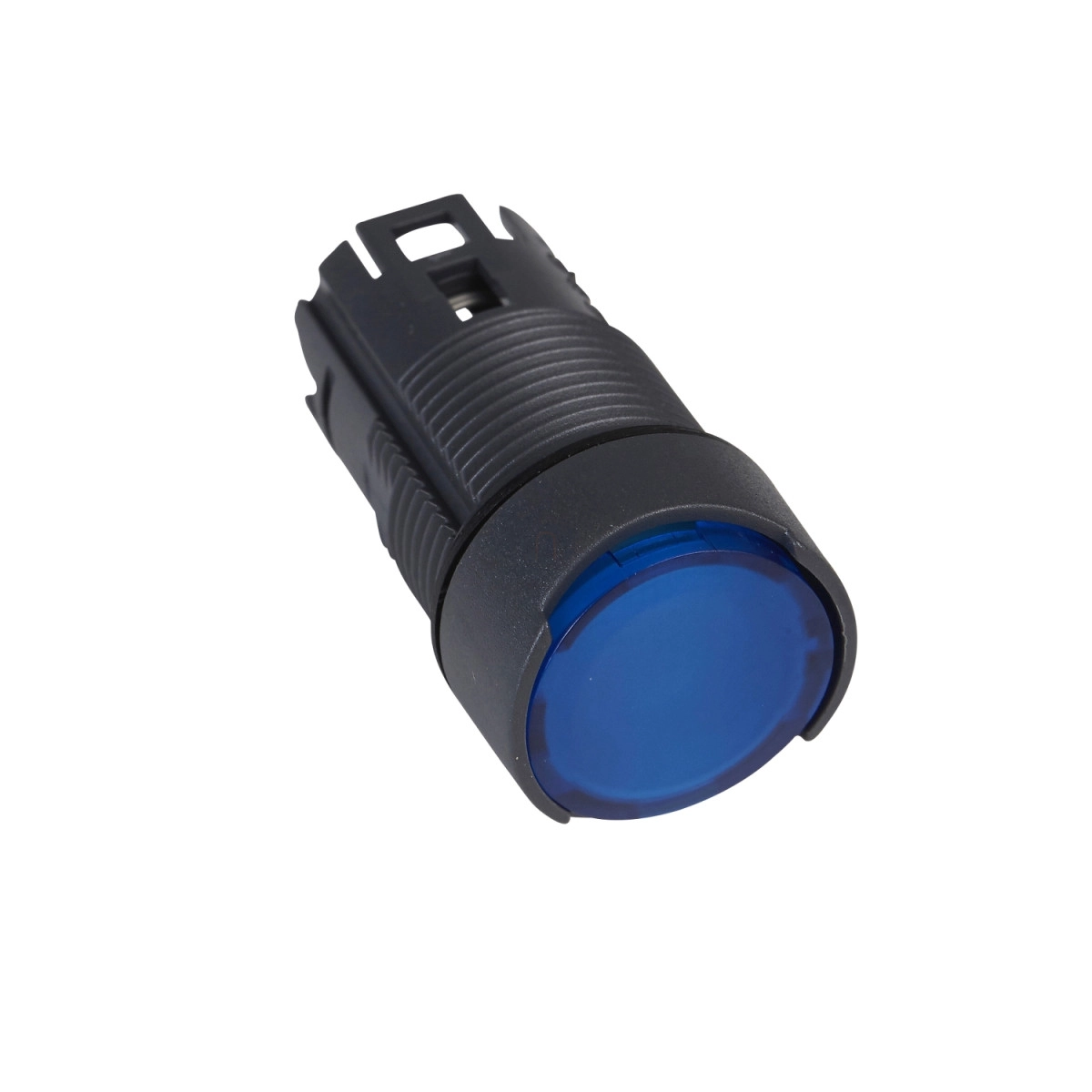

A Schneider Electric Harmony XB6 termékcsalád ZB6AW6 jelű kék jelzőlámpa feje egy kiváló minőségű, ipari felhasználásra tervezett komponens, amely tökéletes megoldást nyújt vezérlőpanelekhez és kapcsolószekrényekhez. Ez a kompakt, 16 mm átmérőjű világító nyomógomb fej kék színével jól látható visszajelzést biztosít a kezelők számára bármilyen ipari környezetben.
A ZB6AW6 jelzőlámpa fej műanyag kivitelben készül, ami könnyű súlyt és hosszú élettartamot biztosít. A kerek kialakítású, sima felületű, jelölés nélküli kék nyomógomb rugós visszatérítésű működéssel rendelkezik, így automatikusan visszaáll alaphelyzetbe a megnyomás után. A termék integrált LED-del kompatibilis, és 12-24 V üzemi feszültségtartományban működik, ami rugalmas alkalmazhatóságot tesz lehetővé különböző rendszerekben.
A Harmony XB6 sorozat ezen eleme kiváló védelmi tulajdonságokkal rendelkezik: IP65 védettségi szintje megfelel az IEC 60529 szabványnak, így por és víz ellen is védelmet nyújt. A NEMA 13, NEMA 4 és NEMA 4X besorolásai (az UL 50 és CSA C22.2 No 94 szabványok szerint) tovább erősítik a termék megbízhatóságát szélsőséges környezetben is. A TC felületvédelmi kezelés és a Class II elektromos érintésvédelmi osztály (az IEC 61140 szerint) magas szintű biztonságot garantál az alkalmazások során. A termék -25°C és +70°C közötti üzemi hőmérséklettartományban használható, tárolási hőmérséklettartománya pedig -40°C-tól +70°C-ig terjed.
A ZB6AW6 jelzőlámpa fej telepítése egyszerű, a 16 mm-es szabványos szerelési átmérő sokféle panelba történő beépítést tesz lehetővé. A termék méretei kompaktak: 18 mm szélesség, 18 mm magasság és 33 mm mélység, ami lehetővé teszi a helytakarékos elhelyezést. A ZB6AW6 jelzőlámpa fej nyomtatott áramköri lapra is szerelhető a megfelelő kiegészítők használatával, amit részletes szerelési útmutatók támogatnak. A termék számos nemzetközi szabványnak megfelel, beleértve az EN/IEC 60947-5-5, EN/IEC 60947-5-1, EN/IEC 60947-1, UL 508, CSA C22.2 No 14 előírásokat, valamint a japán JIS C 852, JIS C8201-5-1 és JIS C8201-1 szabványokat, ami globális felhasználhatóságát biztosítja.
Harmony XB6 - ZB6AW6 - Ø16 jelzőlámpa fej, kék műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Világító nyomógomb fej
Termékkompatibilitás: Integrált LED
Készülék rövid neve: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Minimális rendelési mennyiség: 1
Jelzőegység alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető felület: Kék, sima, jelölés nélküli
Kiegészítő adatok
CAD szélesség: 18 mm
CAD magasság: 18 mm
CAD mélység: 33 mm
Környezeti jellemzők
Felületvédelmi kezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Áramütés elleni védelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint, NEMA 13 a CSA C22.2 No 94 szerint
Szabványok
EN/IEC 60947-5-5, JIS C 852, UL 508, CSA C22.2 No 14, EN/IEC 60947-5-1, JIS C8201-5-1, EN/IEC 60947-1, JIS C8201-1
Terméktanúsítványok
CSA, GOST, UL, CCC
Rezgésállóság
+/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
