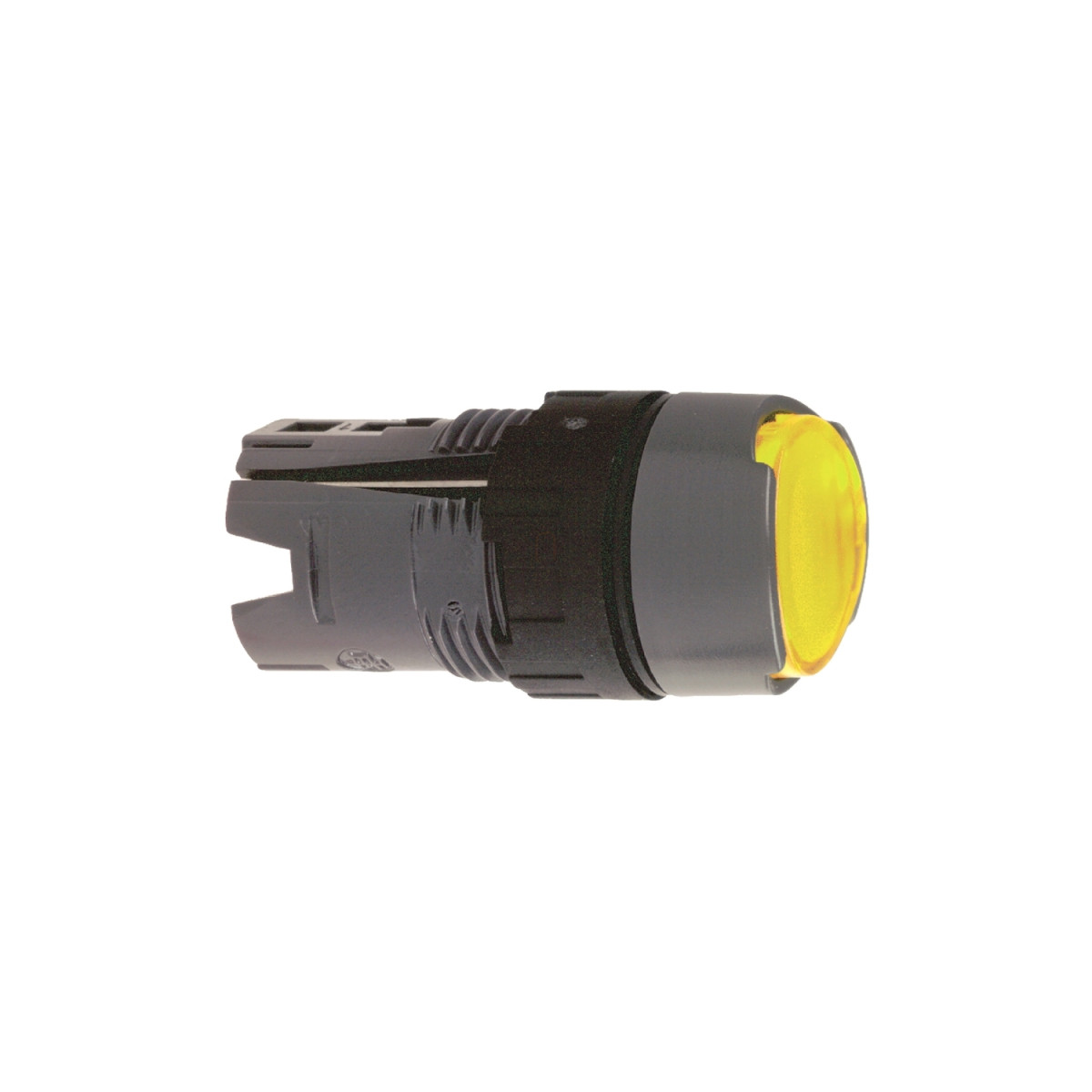

A Schneider Electric Harmony XB6 termékcsalád ZB6AW5 jelzőlámpa feje egy kiváló minőségű ipari vezérlőelem, amely tökéletes választás különféle automatizálási és vezérlési alkalmazásokhoz. Ez a sárga színű, kör alakú, 16 mm átmérőjű nyomógomb fej integrált LED világítással rendelkezik, és rugós visszatérítésű működési móddal van ellátva, így azonnal visszaáll alaphelyzetbe a megnyomás után.
A ZB6AW5 jelzőlámpa fej 12-24V tápfeszültséggel működik, és jelölés nélküli kivitelben kapható, ami univerzálisan használhatóvá teszi különböző alkalmazási területeken. A termék műanyag előlappal készül, ami könnyű, mégis strapabíró kialakítást biztosít. A 16 mm-es szerelési átmérő szabványos méretű, ami megkönnyíti a beépítést különféle ipari környezetekben és vezérlőpaneleken. A sárga színű, süllyesztett kialakítású kezelőfelület jól látható a kezelők számára, és egyértelműen jelzi a gomb állapotát, még kedvezőtlen fényviszonyok között is.
A ZB6AW5 nyomógomb fej kiemelkedő védelmi tulajdonságokkal rendelkezik. IP65-ös védettségi szintje az IEC 60529 szabványnak megfelelően biztosítja a por és vízsugár elleni védelmet, ami ideálissá teszi olyan ipari környezetekben való használatra, ahol a készülékeket por, nedvesség vagy akár vízsugár érheti. Emellett a termék megfelel a NEMA 13, NEMA 4 és NEMA 4X védelmi előírásoknak is mind az UL 50, mind a CSA C22.2 No 94 szabványok szerint, ami tovább erősíti megbízhatóságát nehéz környezeti feltételek között is. A II. érintésvédelmi osztályba tartozik az IEC 61140 szabvány alapján, ami kettős szigetelést jelent, így biztosítva a fokozott felhasználói biztonságot.
A ZB6AW5 jelzőlámpa fej széles hőmérsékleti tartományban használható, működési hőmérséklete -25°C-tól +70°C-ig terjed, míg tárolási hőmérséklet-tartománya -40°C-tól +70°C-ig. A termék TC típusú védőkezeléssel van ellátva, ami tovább növeli ellenálló képességét a különböző környezeti hatásokkal szemben. Méreteit tekintve kompakt kialakítású: 18 mm széles, 18 mm magas és 33 mm mély, így könnyen beilleszthető a legtöbb vezérlőpanelbe és vezérlőszekrénybe. A ZB6AW5 jelzőlámpa fej számos nemzetközi szabványnak és előírásnak felel meg, többek között: JIS C 852, UL 508, EN/IEC 60947-1, EN/IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, EN/IEC 60947-5-5 és JIS C8201-1, ami garantálja a termék magas minőségét és megbízhatóságát a világ bármely pontján történő felhasználás során.
Harmony XB6 ZB6AW5 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Fej világítható nyomógombhoz
Termék kompatibilitás: Integrált LED
Rövid készüléknév: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Értékesítési egység: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Sárga süllyesztett, jelölés nélküli
Kiegészítő adatok
CAD szélesség: 18 mm
CAD magasság: 18 mm
CAD mélység: 33 mm
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Áramütés elleni védelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint, NEMA 13 a CSA C22.2 No 94 szerint
Szabványok
JIS C 852, UL 508, EN/IEC 60947-1, EN/IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-5-1, EN/IEC 60947-5-5, JIS C8201-1
Termék tanúsítványok
CCC, UL, CSA, GOST
Rezgésállóság
+/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
