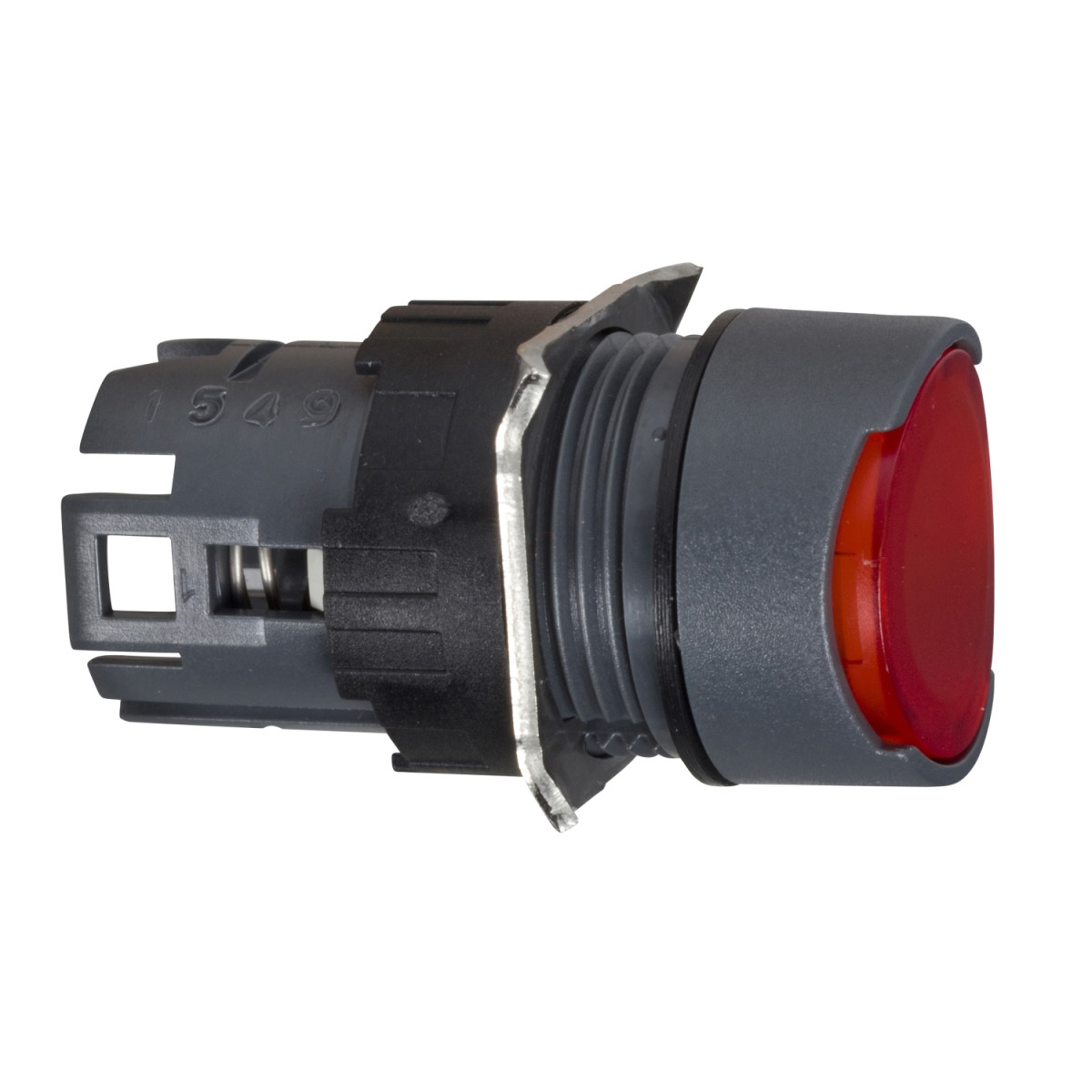

A Schneider Electric Harmony XB6 sorozatú ZB6AW4 világító nyomógombfej a vezérlőrendszerek megbízható és könnyen használható kezelőeleme. Ez a kompakt, 16 mm átmérőjű, integrált LED-del ellátott piros nyomógombfej ideális választás ipari vezérlőpanelek, gépek és berendezések kezelőfelületeihez, ahol fontos a könnyű észlelhetőség és a robusztus kialakítás.
A ZB6AW4 kerek, piros színű, jelölés nélküli, süllyesztett kivitelű nyomógombfej rugós visszatérítéssel működik, így használata intuitív és biztonságos. A 12-24V tápfeszültség-tartomány széles kompatibilitást biztosít különböző rendszerekkel. Az integrált LED világítás kiváló láthatóságot biztosít minden fényviszony mellett, így a gomb állapota mindig egyértelműen észlelhető. A termék műanyag kialakítású előlapja ellenálló a mindennapos használat során jelentkező kopással szemben.
A Schneider Electric Harmony XB6 ZB6AW4 nyomógombfej kiemelkedő védelmi tulajdonságokkal rendelkezik: IP65 védettségi szint az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és vízsugár elleni védelmet biztosít. Emellett megfelel a NEMA 13, NEMA 4 és NEMA 4X szabványoknak is az UL 50 és CSA C22.2 No 94 előírások szerint. A termék Class II besorolású az IEC 61140 elektromos érintésvédelmi szabvány alapján. Ezt a nyomógombfejet -25°C és +70°C közötti üzemi hőmérsékleten használhatod, tárolása pedig -40°C és +70°C között megengedett, így szélsőséges környezeti feltételek mellett is megbízhatóan működik.
A termék méretei kompakt kialakítást tesznek lehetővé: a CAD szerinti teljes szélesség és magasság egyaránt 18 mm, a teljes mélység pedig 33 mm. A ZB6AW4 nyomógombfej számos nemzetközi szabványnak megfelel, beleértve a JIS C 852, JIS C8201-5-1, CSA C22.2 No 14, EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-5, UL 508 és JIS C8201-1 szabványokat. A termék kiváló rezgésállósággal rendelkezik, az IEC 60068-2-6 szerint ±3 mm (f=2...500 Hz) és 5 gn (f=2...500 Hz) paraméterekkel. Ütésállósága az IEC 60068-2-27 szerint 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén, illetve 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén. A Schneider Electric ZB6AW4 cikkszámú termék nemzetközi tanúsítványokkal rendelkezik, mint a CCC, GOST, UL és CSA, így világszerte használható különböző ipari alkalmazásokban.
Harmony XB6 - ZB6AW4 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Világító nyomógombfej
Termék kompatibilitás: Integrált LED
Eszköz rövid neve: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Egységenkénti értékesítés: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Piros süllyesztett, jelölés nélküli
Kiegészítő jellemzők
CAD szerinti teljes szélesség: 18 mm
CAD szerinti teljes magasság: 18 mm
CAD szerinti teljes mélység: 33 mm
Környezeti feltételek
Védőkezelés: TC
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -25...70 °C
Elektromos érintésvédelmi osztály: Class II az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint
NEMA 4 az UL 50 szerint
NEMA 4X az UL 50 szerint
NEMA 4 a CSA C22.2 No 94 szerint
NEMA 4X a CSA C22.2 No 94 szerint
NEMA 13 a CSA C22.2 No 94 szerint
Szabványok
JIS C 852
JIS C8201-5-1
CSA C22.2 No 14
EN/IEC 60947-1
EN/IEC 60947-5-1
EN/IEC 60947-5-5
UL 508
JIS C8201-1
Termék tanúsítványok
CCC
GOST
UL
CSA
Rezgésállóság
+/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
