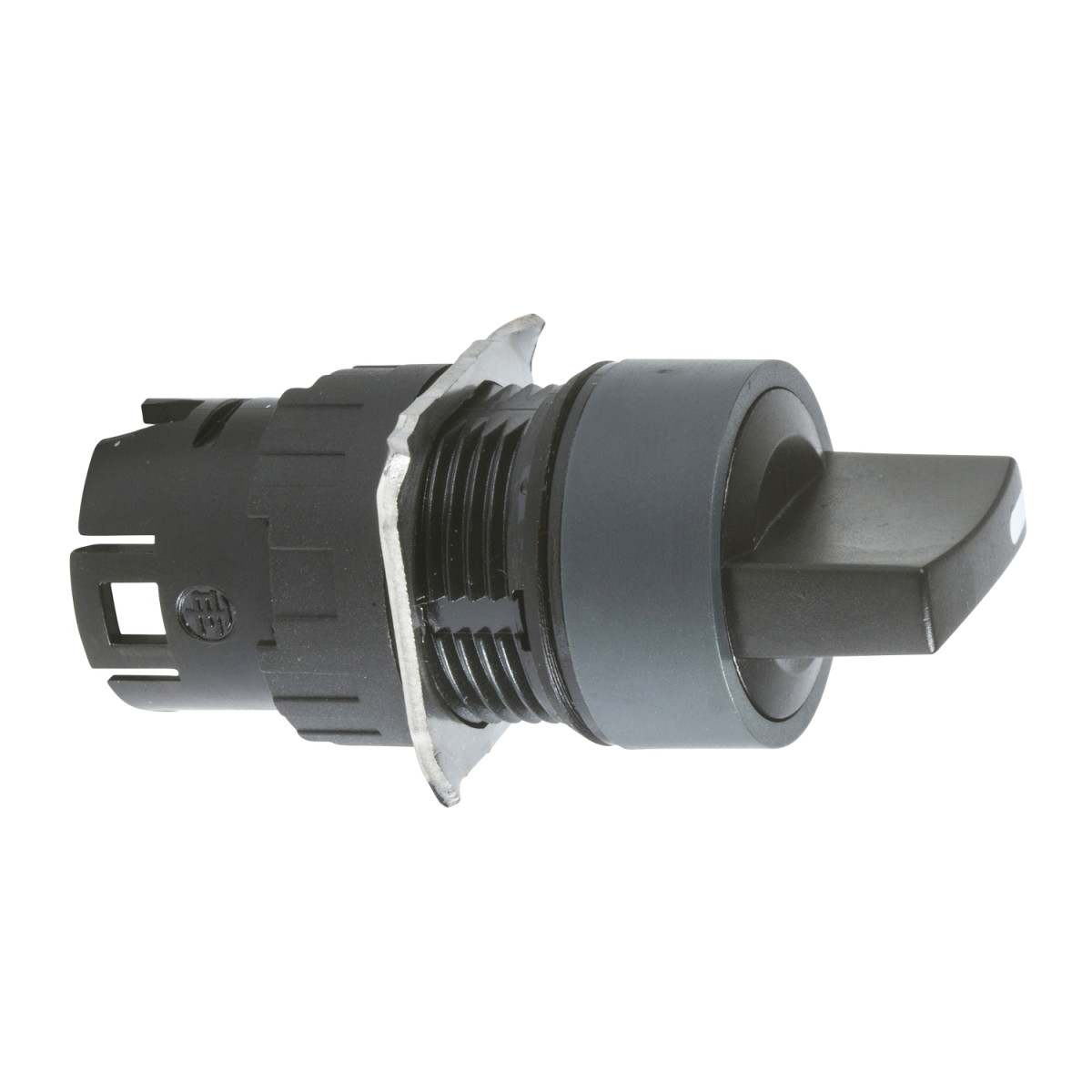

A Schneider Electric Harmony XB6 sorozatú ZB6AD27 választókapcsoló fej egy sokoldalú, ipari környezetben is megbízhatóan működő kapcsolóelem, amely tökéletes választás vezérlőpanelek, ipari berendezések és gépek irányításához. Ez a fekete színű, 16 mm átmérőjű, 3 pozíciós kapcsolófej különleges rugós visszatérítéssel rendelkezik a bal oldali pozícióból középállásba, ami számos automatizálási és vezérlési feladatnál előnyös tulajdonság.
A ZB6AD27 választókapcsoló fej a Harmony XB6 termékcsaládba tartozik, amely kiváló minőségű és tartós kialakítású kapcsolók széles választékát kínálja ipari alkalmazásokhoz. A termék kiemelkedő tulajdonsága a bal-közép rugóvisszatérítéses működés, ami azt jelenti, hogy a kezelő által balra fordított kapcsoló automatikusan visszatér középállásba, amikor elengedik. A kezelőelem standard fekete fogantyúval rendelkezik, és három különböző pozícióba állítható 45 fokos szögekben. A kapcsolófej kialakítása kerek, anyaga tartós műanyag, amely ellenáll az ipari környezet viszontagságainak.
Technikai szempontból a ZB6AD27 választókapcsoló fej 16 mm-es szerelési átmérővel rendelkezik, ami szabványos méretnek számít az ipari vezérlőpanelekben. A termék méretei kompaktak: a CAD szerinti teljes szélessége és magassága egyaránt 18 mm, mélysége pedig 43 mm. Ez a kompakt kialakítás lehetővé teszi a helytakarékos beépítést még zsúfolt vezérlőpaneleken is. A ZB6AD27 IP65-ös védettségi besorolással rendelkezik az IEC 60529 szabvány szerint, ami azt jelenti, hogy teljesen védett a por behatolása ellen, és védett a vízsugár ellen is minden irányból. Emellett a termék megfelel a NEMA 13, NEMA 4 és NEMA 4X előírásoknak is mind az UL 50, mind a CSA C22.2 No 94 szabványok szerint, így kitűnő választás olyan környezetben, ahol por, olaj vagy víz jelenléte miatt fokozott védelem szükséges.
A ZB6AD27 választókapcsoló fej különösen alkalmas olyan ipari alkalmazásokhoz, ahol a kapcsoló egyik pozícióját csak ideiglenesen kell aktiválni, például bizonyos műveletek indításához vagy leállításához, miközben az alapállapot mindig a középső pozíció. A rugós visszatérítés biztosítja, hogy a kapcsoló ne maradjon véletlenül a bal oldali pozícióban. A termék működési hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között, így szélsőséges környezeti feltételek mellett is megbízhatóan működik. A ZB6AD27 választókapcsoló fej megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-5, IEC 60947-5-1, IEC 60947-1, JIS C 852, JIS C8201-5-1, JIS C8201-1, UL 508 és CSA C22.2 No 14 előírásoknak, ami bizonyítja a termék megbízhatóságát és minőségét. Az elektromos érintésvédelmi osztálya Class II az IEC 61140 szerint, ami fokozott biztonságot nyújt a felhasználó számára.
Schneider Electric Harmony XB6 - ZB6AD27 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Választókapcsoló fej
Rövid terméknév: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Minimális rendelési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: Bal-közép rugóvisszatérítéses
Működtető kialakítása: Fekete standard fogantyú
Működtető pozíciók: 3 pozíció 45°
Méretek
CAD szerinti szélesség: 18 mm
CAD szerinti magasság: 18 mm
CAD szerinti mélység: 43 mm
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40…70 °C
Működési környezeti hőmérséklet: -25…70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4, NEMA 4X az UL 50 szerint, NEMA 13, NEMA 4, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok és megfelelőségek
IEC 60947-5-5, JIS C 852, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Tanúsítványok
GOST, CSA, UL, CCC
Mechanikai ellenállás
Rezgésállóság: +/- 3 mm (f= 2…500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
