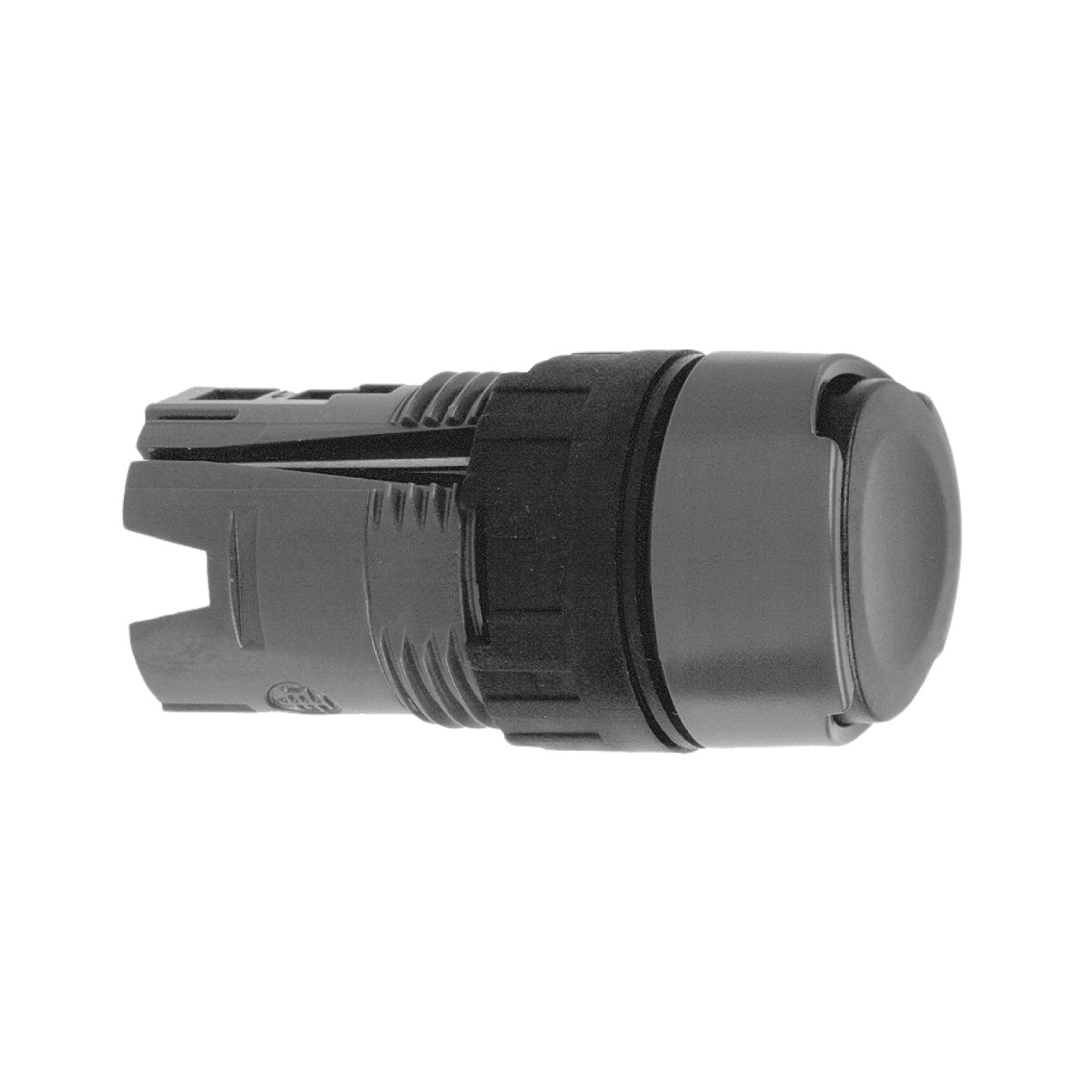

A Schneider Electric Harmony XB6 termékcsaládba tartozó ZB6AA2 típusú nyomógombfej kiváló választás ipari vezérlőrendszerekhez és automatizálási megoldásokhoz. Ez a fekete, sima felületű, jelölés nélküli nyomógombfej 16 mm-es szerelési átmérővel rendelkezik, és rugós visszatérítésű működtetést biztosít, ami a megbízható napi használatot garantálja.
A ZB6AA2 nyomógombfej kialakítása kompakt és praktikus. A kerek kialakítású, műanyag előlappal készült egység tökéletesen illeszkedik az ipari környezetbe. A rugós visszatérítésű mechanizmus biztosítja, hogy a nyomógomb használat után visszatérjen alaphelyzetébe, így mindig készen áll a következő működtetésre. A jelölés nélküli kialakítás lehetővé teszi, hogy a felhasználó saját igényei szerint jelölje vagy címkézze fel a nyomógombot, így rugalmasan alkalmazható különböző vezérlési feladatokhoz.
A ZB6AA2 műszaki paraméterei lenyűgözőek. Az IP65-ös védettségi szintjének köszönhetően tökéletesen védett a por és a vízsugarak ellen, ami ideálissá teszi akár olyan környezetben is, ahol szennyeződések vagy nedvesség fordulhat elő. A termék megfelel a NEMA 13, NEMA 4 és NEMA 4X előírásoknak az UL 50 és CSA C22.2 No 94 szabványok szerint. További védelmi jellemzője, hogy II-es érintésvédelmi osztályú az IEC 61140 szabvány alapján. Működési hőmérséklet-tartománya -25°C és +70°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között mozog, ami széles körű alkalmazhatóságot biztosít különböző környezeti feltételek mellett.
A termék méretei kompaktak és jól tervezettek: a CAD szerinti szélesség 18 mm, magasság 18 mm, mélység pedig 33 mm, ami lehetővé teszi a szűk helyeken történő beépítést is. Kiváló minőségét és megbízhatóságát számos nemzetközi szabványnak való megfelelése is alátámasztja, többek között: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-5, UL 508, CSA C22.2 No 14, JIS C8201-1, JIS C8201-5-1 és JIS C 852. A Schneider Electric ZB6AA2 nyomógombfej ideális választás ipari vezérlőpanelekhez, automatizálási rendszerekhez és minden olyan alkalmazáshoz, ahol megbízható, tartós és könnyen kezelhető kezelőszervekre van szükség.
Schneider Electric Harmony XB6 - ZB6AA2 - Ø16 nyomógombfej fekete műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Fej nem világító nyomógombhoz
Rövid készüléknév: ZB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Minimális értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: rugós visszatérítésű
Működtető profilja: Fekete sima, jelölés nélküli
Kiegészítő adatok
CAD szerinti szélesség: 18 mm
CAD szerinti magasság: 18 mm
CAD szerinti mélység: 33 mm
Környezeti jellemzők
Védőkezelés: TC
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete üzemeléshez: -25...70 °C
Áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok
JIS C8201-5-1, IEC 60947-1, UL 508, JIS C 852, IEC 60947-5-1, IEC 60947-5-5, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok
CSA, UL, CCC, GOST
Rezgésállóság
+/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság
30 gn (időtartam = 18 ms) fél szinuszos gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinuszos gyorsulásra az IEC 60068-2-27 szerint
