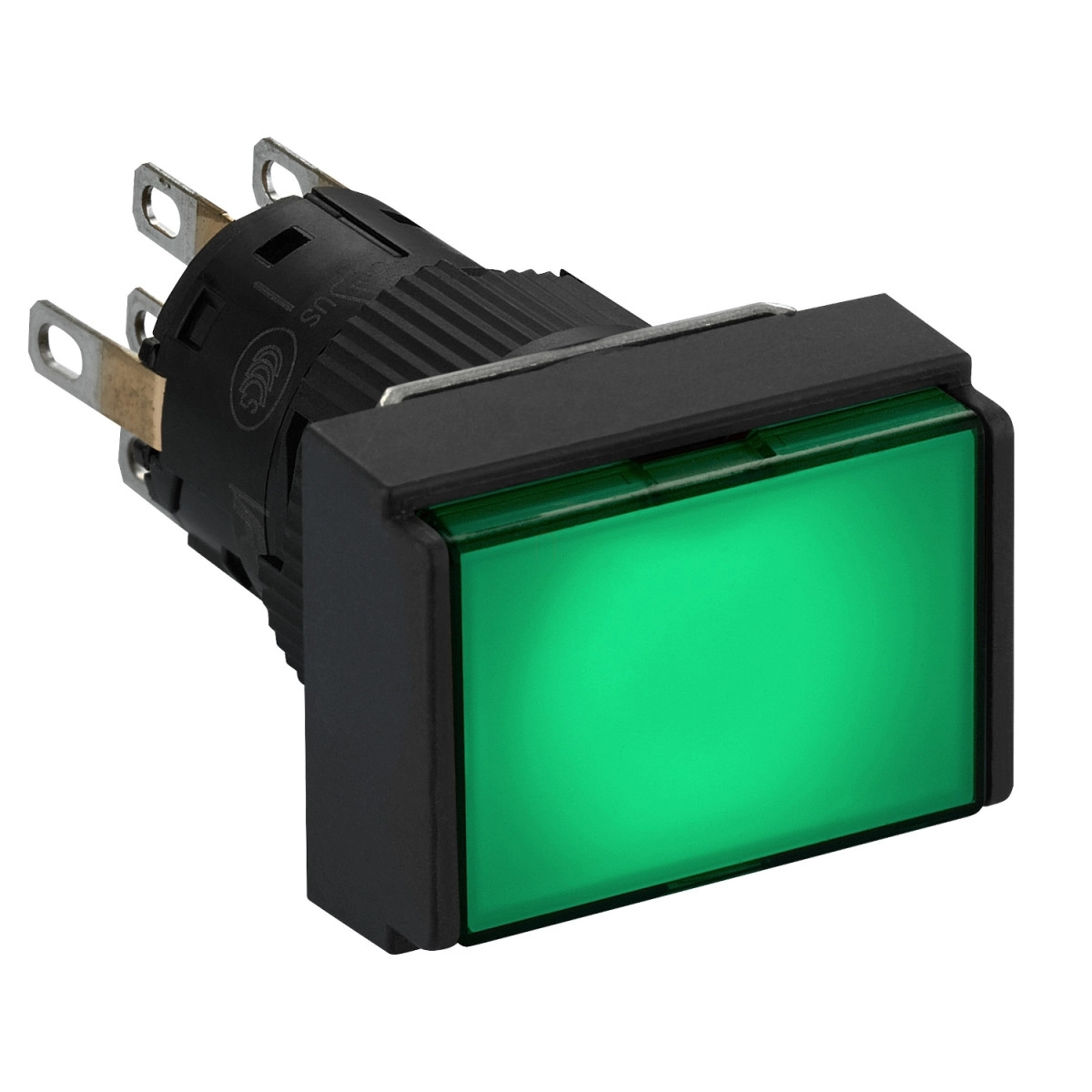

A Schneider Electric Harmony XB6 termékcsaládba tartozó XB6EDW3B2P világító nyomógomb egy professzionális, kompakt és megbízható vezérlőelem, amely ideális választás ipari alkalmazásokhoz, vezérlőpanelekhez és vezérlőrendszerekhez. Ez a 16 mm átmérőjű, téglalap alakú, zöld színű kompakt nyomógomb a különleges monolitikus kialakításának köszönhetően kiemelkedő tartósságot és egyszerű szerelhetőséget biztosít.
A Harmony XB6EDW3B2P nyomógomb rugós visszatérésű működtetéssel rendelkezik, és a belső LED világítás könnyen láthatóvá teszi még gyenge fényviszonyok között vagy sötét környezetben is. A 24V DC polarizált tápfeszültséggel működő világítás egyenletes, folyamatos fényt biztosít, mindössze 10 mA áramfelvétel mellett. A beépített LED rendkívül hosszú, 30.000 órás élettartammal rendelkezik, így minimális karbantartást igényel, és hosszú távon megbízhatóan működik.
A nyomógomb IP65 védettségi szinttel rendelkezik az IEC 60529 szabvány szerint, így kiválóan ellenáll a por és a nedvesség behatolásának. A műanyag előlappal ellátott nyomógomb 2 váltóérintkezős kivitelben készült, aranyozott ezüst érintkezőkkel, ami kiváló elektromos vezetőképességet és tartós, megbízható működést biztosít. A kapcsolási mód snap action típusú, ami határozott visszajelzést ad a kezelőnek. Az érintkezők többféle módon csatlakoztathatók: szigetelt faston csatlakozóval (2,8 x 0,5 mm), forrasztható csatlakozóval (max. 0,75 mm² / AWG 19 vezetékméretig), vagy gyorscsatlakozóval. A konvencionális szabad levegőáram melletti termikus áramerősség 5A, illetve 3A gyorscsatlakozó aljzat esetén.
A nyomógomb mechanikai élettartama kiemelkedően magas, 1.000.000 kapcsolási ciklus, míg elektromos élettartama 100.000 ciklus AC, 0,7 A terhelés mellett 220 V-on az IEC 60947-5-1 szabvány C függeléke szerint. A termék -10°C és +55°C közötti környezeti hőmérsékleten használható, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között van. Kiválóan ellenáll a rezgéseknek (1 mm amplitúdó 10-55 Hz frekvenciatartományban az IEC 60068-2-6 szerint) és a mechanikai ütéseknek (10 g gyorsulás 11 ms-os fél-szinusz hullámalakkal az IEC 60068-2-27 szerint).
A termék számos nemzetközi szabványnak megfelel, köztük az IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C 852, UL 508, JIS C 4520 előírásainak, és rendelkezik CCC és cURus tanúsítvánnyal. A Schneider Electric XB6EDW3B2P nyomógomb szerelése egyszerű, panel vastagsága 0,5 mm és 6 mm között lehet. A termékhez elfordulásgátló lemez (0,6 mm vastag) és tömítés (0,5 mm vastag) is tartozik, ami biztosítja a megfelelő beépítést és védettséget.
Schneider Electric Harmony XB6 - XB6EDW3B2P - Ø16 komplett világító nyomógomb, zöld, téglalap, 24V műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6E
Terméktípus: Világító monolitikus nyomógomb
Eszköz rövid neve: XB6E
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Téglalap
Működtető típusa: rugós visszatérésű
Működtető profilja: Zöld, süllyesztett
Érintkezők típusa és összetétele: 2 váltóérintkező (C/O)
Érintkezők működtetése: Gyorsműködésű
Csatlakozások
Csatlakozások - kapcsok: Szigetelt faston, csatlakozási méret: 2,8 x 0,5 mm
Forrasztható csatlakozó, max. vezetékméret: ≤ 0,75 mm² AWG 19
Gyorscsatlakozó aljzat
Érintkezők anyaga: Aranyozott ezüst
Elektromos paraméterek
Fényforrás: Beépített LED
Névleges tápfeszültség: 24 V DC polarizált
Áramfogyasztás: 10 mA
Élettartam: 30000 óra
Konvencionális szabad levegőáramú termikus áram: 3 A (gyorscsatlakozó aljzat esetén), 5 A
Névleges üzemi áram: 1,5 A 120 V-nál, AC-12 az IEC 60947-5-1 szerint
1 A 240 V-nál, AC-12 az IEC 60947-5-1 szerint
1 A 24 V-nál, DC-12 az IEC 60947-5-1 szerint
0,7 A 24 V-nál, DC-13 az IEC 60947-5-1 szerint
0,2 A 125 V-nál, DC-12 az IEC 60947-5-1 szerint
0,15 A 125 V-nál, DC-13 az IEC 60947-5-1 szerint
Jelzés típusa: Folyamatos
Mechanikai jellemzők
Üzemeltetési pozíció: Bármely pozíció
Jelölés: CE
Mechanikai élettartam: 1000000 ciklus
Érintkezési ellenállás: 50 mOhm 1/6 V-nál
Rövidzárlat-védelem: 2 A gG típusú olvadóbiztosíték
Elektromos élettartam: 100000 ciklus, AC, 0,7 A 220 V-nál az IEC 60947-5-1 C függeléke szerint
Környezeti jellemzők
Tárolási környezeti levegő hőmérséklete: -40…70 °C
Üzemi környezeti levegő hőmérséklete: -10…55 °C
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok: IEC 60947-1, CSA C22.2 No 14, JIS C 852, UL 508, JIS C 4520, IEC 60947-5-1
Terméktanúsítványok: CCC, cURus
Rezgésállóság: 1 mm (f= 10…55 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Szerelési információk
Panel vastagság: 0,5 mm (0,01 in.) ≤ e ≤ 6 mm (0,24 in.)
Elfordulás-gátló lemez vastagsága: 0,6 mm / 0,02 in.
Tömítés vastagsága: 0,5 mm / 0,01 in.
