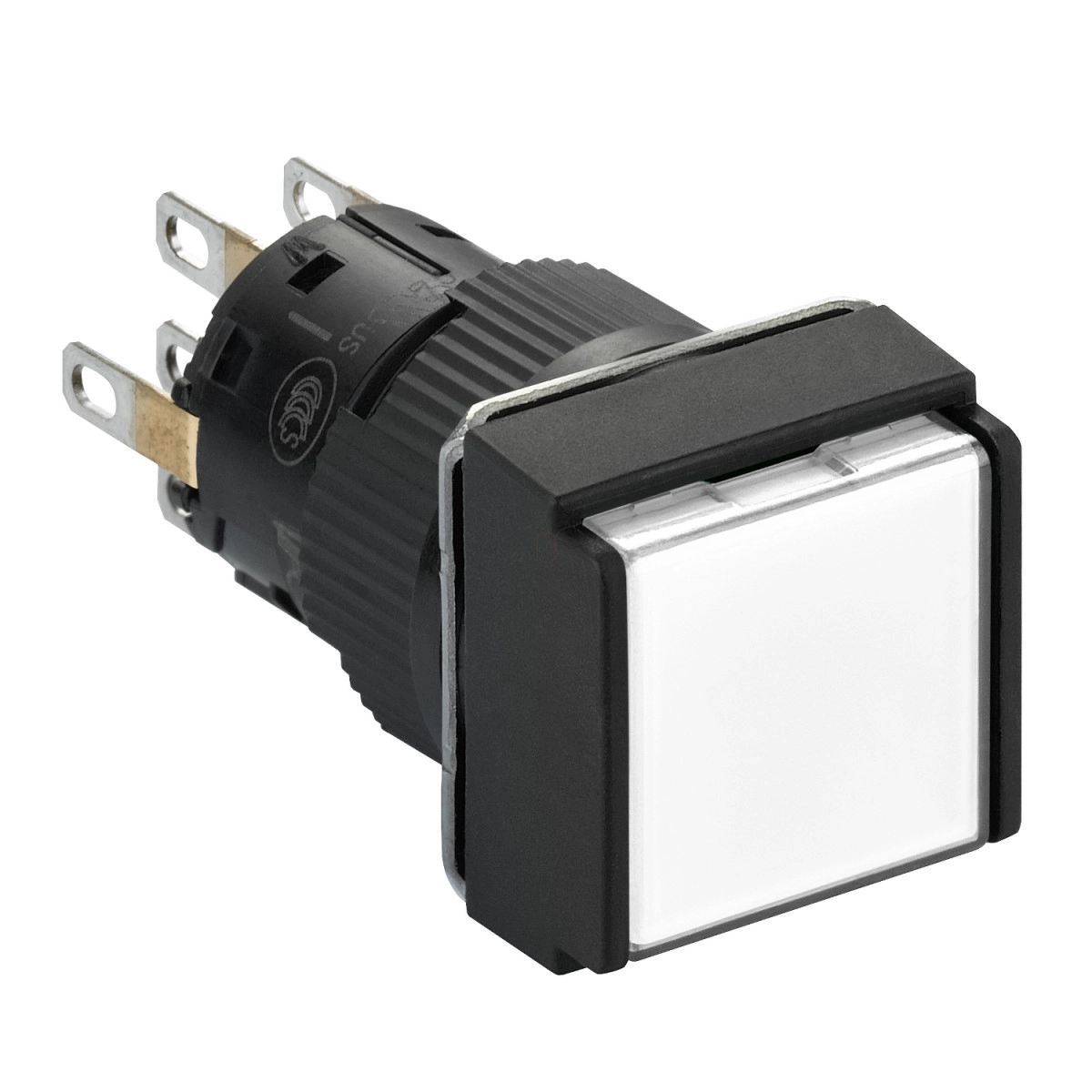

A Schneider Electric Harmony XB6E sorozatú XB6ECF1B2P négyzetes fehér világító nyomógomb egy kiváló minőségű ipari vezérlőeszköz, amely tökéletesen illeszkedik bármilyen modern automatizálási rendszerbe. Ez a monolitikus kialakítású nyomógomb 16 mm-es szerelési átmérővel rendelkezik, ami ideális kompakt vezérlőpanelekhez és olyan helyekre, ahol a helytakarékosság fontos szempont.
A termék fehér, süllyesztett kezelőfelülettel rendelkezik, amely elegáns megjelenést biztosít, miközben latching (reteszelő) működési módjával megbízható kapcsolási funkciót nyújt. A 24V DC polarizált tápfeszültséggel működő beépített LED világítás kiválóan láthatóvá teszi a kapcsoló állapotát akár gyengébb fényviszonyok között is. Az eszköz 2 C/O (váltó) érintkezővel rendelkezik, melyek gold-flashed silver (aranyozott ezüst) anyagból készültek, biztosítva a kiváló elektromos vezetőképességet és a hosszú élettartamot. A kapcsolási művelet snap action (gyors átváltású) típusú, ami pontos és határozott működést garantál.
A Schneider Electric XB6ECF1B2P csatlakoztathatósága rendkívül sokoldalú, hiszen rendelkezik mind Faston csatlakozókkal (2.8 x 0.5 mm méretben), mind forrasztható kivezetésekkel, így különböző szerelési igényekhez rugalmasan alkalmazható. A termék IP65 védettségi fokozattal büszkélkedhet az IEC 60529 szabvány szerint, ami kiváló védelmet biztosít por és vízsugár ellen, ezáltal alkalmassá téve nedves vagy poros környezetben történő használatra is. A 18 x 18 mm-es előlapméret és 40 mm-es teljes mélység lehetővé teszi a kompakt beépítést, miközben az eszköz bármilyen pozícióban szerelhető, ami tovább növeli a felhasználási lehetőségek körét.
Az XB6ECF1B2P nyomógomb kiemelkedő műszaki paraméterekkel rendelkezik: 3 A hagyományos szabad levegőben mérhető termikus áramerősség, 250 V névleges szigetelési feszültség (2-es szennyezettségi fokozat mellett) az IEC 60947-1 szabvány szerint, valamint 2.5 kV névleges lökőfeszültség-állóság. A mechanikai élettartam 250000 ciklus, míg az elektromos élettartam 50000 ciklus különböző terhelési feltételek mellett (DC-12, 1 A 30 V-nál; AC-12, 0.5 A 125 V-nál és 250 V-nál) az IEC 60947-5-1 C függelék szerint. Az eszköz működési hőmérséklet-tartománya -10°C és +55°C között van, míg tárolási hőmérséklete -40°C és +70°C között lehet. A termék rendkívül ellenálló a környezeti hatásokkal szemben: vibráció-ellenállása 1 mm (f= 5…55 Hz) illetve 9 gn (f= 5…55 Hz), továbbá ütésállósága 20 gn (11 ms időtartamú) fél-szinusz hullámú gyorsulás esetén, az IEC szabványoknak megfelelően. A nyomógomb számtalan nemzetközi szabványnak megfelel, többek között: CSA C22.2 No 14, UL 508, JIS C 4520, IEC 60947-5-1, IEC 60947-1 és JIS C 852. Rendelkezik továbbá cURus és CCC tanúsítvánnyal is, ami globális felhasználhatóságot biztosít.
Schneider Electric Harmony XB6 - XB6ECF1B2P - négyzetes fehér világító nyomógomb Ø 16 - sülly. visszatérés nyomással - 24 V - 2CO műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6E
Terméktípus: Világító monolitikus nyomógomb
Rövid terméknév: XB6E
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Négyzet
Működtető típusa: Reteszelő (latching)
Működtető profilja: Fehér süllyesztett
Érintkezők típusa és összetétele: 2 C/O (váltó)
Érintkező működése: Gyors átváltás (snap action)
Csatlakozások
Csatlakozások - kivezetések: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Forrasztható csatlakozók
Érintkező anyaga: Aranyozott ezüst
Elektromos jellemzők
Fényforrás: Beépített LED
Névleges tápfeszültség: 24 V DC polarizált
Túlfeszültség kategória: II az IEC 60536 szerint
Hagyományos szabad levegőben mérhető termikus áramerősség: 3 A
Névleges szigetelési feszültség: 250 V (2-es szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 2,5 kV az IEC 60947-1 szerint
Rövidzárlat elleni védelem: 3 A gG típusú olvadóbiztosító
Jelzés típusa: Folyamatos
Áramfogyasztás: 10 mA
Élettartam: 50000 h
Mechanikai jellemzők
Magasság: 18 mm
Szélesség: 18 mm
Mélység: 40 mm
Működtetési erő: 1,3 N C/O elektromos állapotváltoztatáshoz
Mechanikai élettartam: 250000 ciklus
Környezeti jellemzők
Tárolási környezeti hőmérséklet: -40…70 °C
Működési környezeti hőmérséklet: -10…55 °C
IP védettségi fokozat: IP65 az IEC 60529 szerint
Vibráció-ellenállás: 1 mm (f= 5…55 Hz) az IEC 60068-2-6 szerint
9 gn (f= 5…55 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 20 gn (időtartam = 11 ms) fél-szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, UL 508, JIS C 4520, IEC 60947-5-1, IEC 60947-1, JIS C 852
Terméktanúsítványok: cURus, CCC
Beszerelési adatok
Szerelési pozíció: Bármilyen pozíció
Panel vastagsága: 0,5 mm ≤ e ≤ 6 mm
