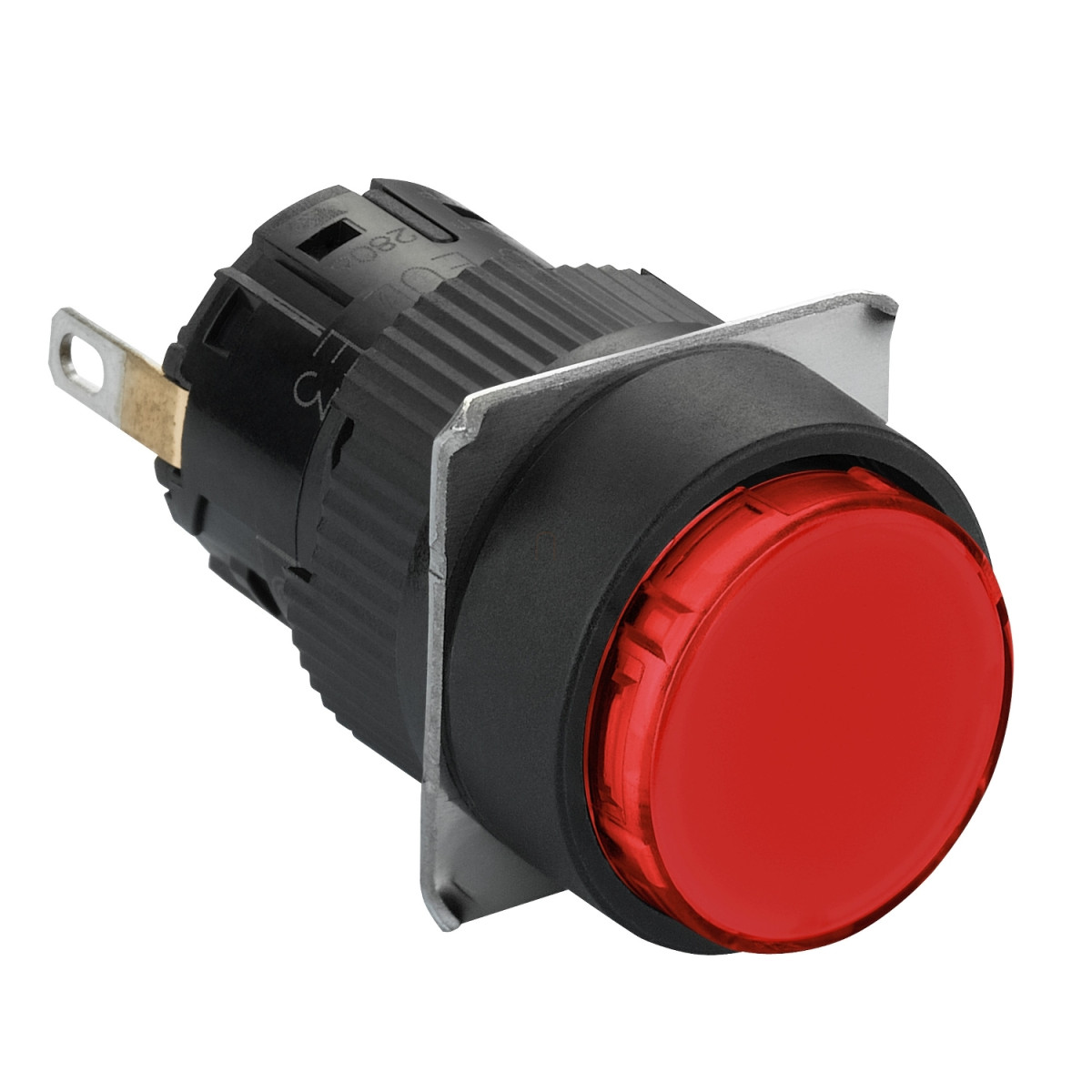

A Schneider Electric Harmony XB6 termékvonalhoz tartozó XB6EAV4BP monolit jelzőlámpa egy sokoldalú, megbízható ipari vezérlőelem, amely széles körben alkalmazható ipari automatizálási és vezérlési rendszerekben. Ez a kompakt, 16 mm-es beépítési átmérővel rendelkező piros színű jelzőlámpa ideális választás olyan alkalmazások számára, ahol jól látható vizuális visszajelzésre van szükség, miközben minimális helyet foglal el a vezérlőpanelen.
A XB6EAV4BP jelzőlámpa kiváló minőségű műanyag előlappal rendelkezik, és IP65-ös védettségi szintjének köszönhetően por és víz ellen védett, így megbízhatóan működik még mostoha ipari környezetben is. Az integrált LED fényforrás egyenletes, stabil fényt biztosít, és 30000 órás élettartamával jelentősen csökkenti a karbantartási igényeket. A 24 V DC polarizált tápfeszültségű egység áramfelvétele mindössze 10 mA, így energiatakarékos működést biztosít.
A termék telepítése rendkívül egyszerű: 16 mm-es furatba szerelhető, 0,5-6 mm vastagságú panelekbe. A rögzítést az elfordulást gátló lemez (0,6 mm vastagságú) és a tömítés (0,5 mm vastagságú) biztosítja. A javasolt meghúzási nyomaték 0,6-1 Nm. Csatlakoztatási lehetőségei rugalmasak: szigetelt faston csatlakozás (2,8 x 0,5 mm méretben), forrasztható csatlakozás (max. 0,75 mm² AWG 19 kapacitással), valamint gyorscsatlakozó aljzat is rendelkezésre áll. A jelzőlámpa bármilyen helyzetben szerelhető, ami tovább növeli a felhasználási lehetőségeit.
A Schneider Electric XB6EAV4BP jelzőlámpa számos nemzetközi szabványnak megfelel, többek között: IEC 60947-5-1, CSA C22.2 No 14, JIS C 852, JIS C8201-5-1, UL 508, IEC 60947-1, JIS C8201-1. A termék rendelkezik cURus és CCC tanúsítványokkal, így globálisan alkalmazható. Kiváló rezgésállósággal (1 mm, f=10...55 Hz az IEC 60068-2-6 szerint) és ütésállósággal (10 gn, 11 ms időtartamú félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint) rendelkezik, ami biztosítja a megbízható működést még rezgésnek kitett ipari környezetben is.
Schneider Electric Harmony XB6 - XB6EAV4BP - Ø16 komplett világító nyomógomb, piros 24V IP65 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6E
Terméktípus: Monolit jelzőlámpa
Rövid típusnév: XB6E
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőfej alakja: Kerek
Lencse színe: Piros
Fényforrás: Integrált LED
Tápellátás: Közvetlen
Névleges tápfeszültség: 24 V DC polarizált
Kiegészítő információk
Túlfeszültség kategória: II az IEC 60536 szerint
Üzemeltetési helyzet: Bármilyen pozíció
Jelölés: CE
Csatlakozók - terminálok: Szigetelt faston, csatlakozási méret: 2,8 x 0,5 mm
Forrasztható terminál, szorítási kapacitás: <= 0,75 mm² AWG 19
Gyorscsatlakozó aljzat
Meghúzási nyomaték: 0,6...1 N.m
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges impulzus kitartási feszültség: 2,5 kV az IEC 60947-1 szerint
Jelzés típusa: Folyamatos
Áramfelvétel: 10 mA
Élettartam: 30000 óra
Környezeti feltételek
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -10...55 °C
IP védettségi fokozat: IP65 az IEC 60529 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, JIS C 852, JIS C8201-5-1, UL 508, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: cURus, CCC
Mechanikai tulajdonságok
Rezgésállóság: 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
Méretek és szerelés
Panel vastagság: 0,5 mm (0,01 in.) ≤ e ≤ 6 mm (0,24 in.)
Elfordulást gátló lemez: 0,6 mm / 0,02 in. vastagság
Tömítés: 0,5 mm / 0,01 in. vastagság
