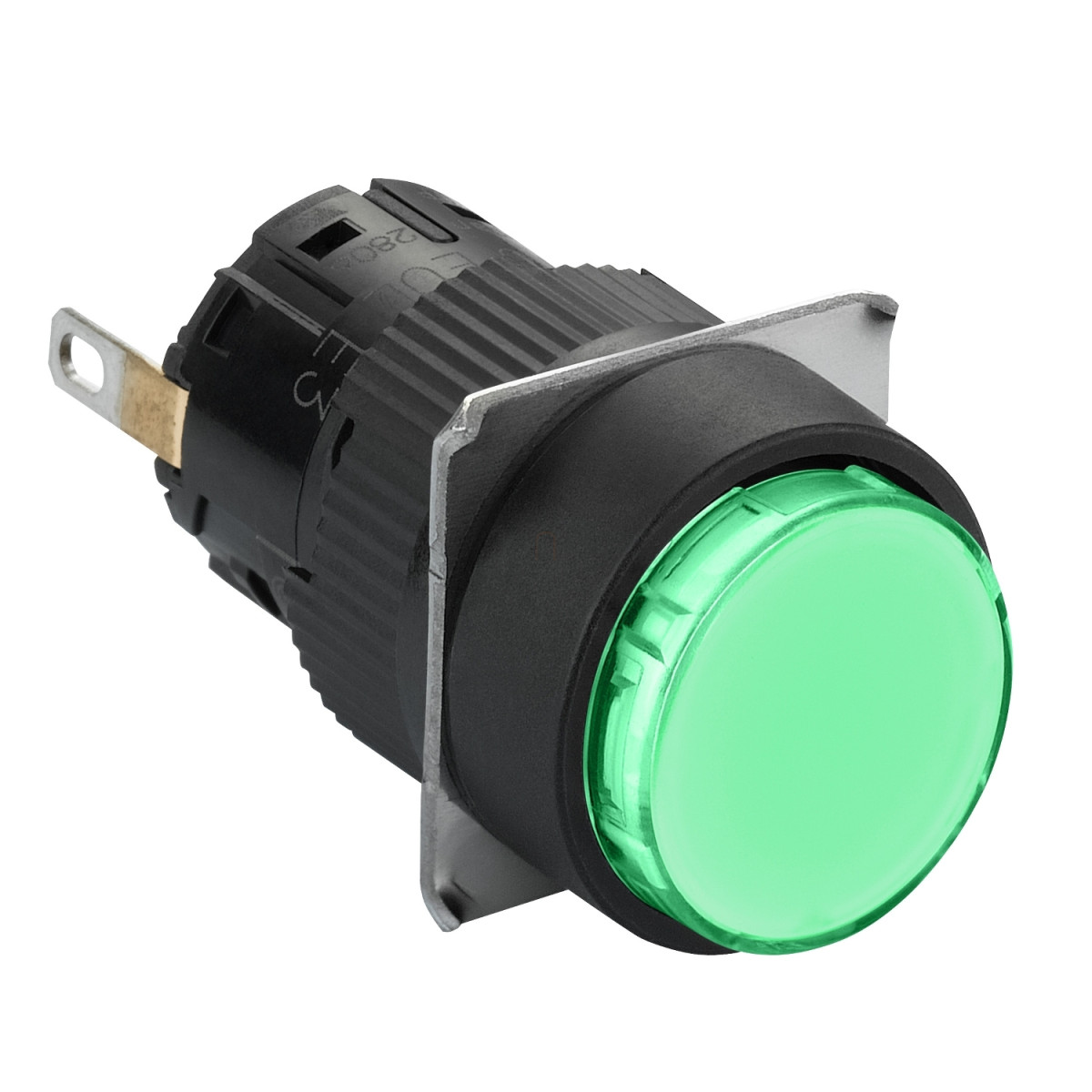

A Schneider Electric Harmony XB6E XB6EAV3BP monolit jelzőlámpa egy kompakt és megbízható ipari jelzőfény, amelyet széles körben alkalmaznak különböző vezérlőpaneleken és berendezéseken. Ez a zöld színű, 16 mm-es átmérőjű jelzőlámpa tökéletes választás olyan alkalmazásokhoz, ahol vizuális visszajelzésre van szükség a berendezések állapotáról vagy működéséről.
A XB6EAV3BP modell a Harmony XB6E termékcsalád része, amely a Schneider Electric megbízható jelzőlámpa kínálatához tartozik. Ez a monolit jelzőlámpa műanyag előlappal rendelkezik, kerek formájú, és zöld színben világít. Az integrált LED fényforrás közvetlen tápellátással működik, és 24 V DC polarizált tápfeszültséget igényel. Az IP65-ös védettségnek köszönhetően kiválóan alkalmazható olyan környezetekben, ahol por és víz elleni védelem szükséges.
A termék technikai specifikációja kiemelkedő. A 16 mm-es szerelési átmérője lehetővé teszi a könnyű beépítést különböző panelekbe, a megengedett panelvastagság 0,5 mm és 6 mm között változhat. A jelzőlámpa csatlakoztatása többféleképpen lehetséges: szigetelt faston csatlakozóval (2,8 x 0,5 mm méretben), forrasztható csatlakozóval (maximum 0,75 mm² AWG 19 méretig), vagy gyors csatlakozó aljzattal. A meghúzási nyomaték 0,6-1 Nm között ajánlott. A termék 250 V névleges szigetelési feszültséggel rendelkezik, és megfelel az IEC 60947-1 szabványnak (3-as szennyezettségi fokozat mellett). Az impulzus állósági feszültség értéke 2,5 kV. A jelzés típusa folyamatos, az áramfogyasztás mindössze 10 mA, és a szolgálati élettartam 30.000 óra.
A XB6EAV3BP jelzőlámpa működési hőmérséklet-tartománya -10°C és +55°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14, JIS C 852, JIS C8201-5-1 és JIS C8201-1 előírásainak. A termék rendelkezik cURus és CCC tanúsítványokkal. Rezgésállósága 1 mm (f=10-55 Hz) az IEC 60068-2-6 szabvány szerint, míg ütésállósága 10 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén, az IEC 60068-2-27 szabványnak megfelelően.
Schneider Electric Harmony XB6 - XB6EAV3BP - Ø16 komplett világító nyomógomb, zöld 24V IP65 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6E
Terméktípus: Monolit jelzőlámpa
Eszköz rövid neve: XB6E
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Kerek
Lencse színe: Zöld
Fényforrás: Integrált LED
Fényblokk tápellátása: Közvetlen
Névleges tápfeszültség: 24 V DC polarizált
Kiegészítő adatok
Túlfeszültség kategória: II, az IEC 60536 szabványnak megfelelően
Üzemeltetési pozíció: Bármilyen pozíció
Jelölés: CE
Csatlakozások - csatlakozók: Szigetelt faston, csatlakozási méret: 2,8 x 0,5 mm
Forrasztható csatlakozó, szorítókapacitás: <= 0,75 mm² AWG 19
Gyors csatlakozó aljzat
Meghúzási nyomaték: 0,6...1 N.m
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szabványnak megfelelően
Névleges impulzus állósági feszültség: 2,5 kV az IEC 60947-1 szabványnak megfelelően
Jelzés típusa: Folyamatos
Áramfogyasztás: 10 mA
Élettartam: 30000 h
Környezeti feltételek
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -10...55 °C
IP védettségi fokozat: IP65 az IEC 60529 szabványnak megfelelően
Szabványok és tanúsítványok
Szabványok: JIS C 852, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: cURus, CCC
Rezgésállóság: 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szabványnak megfelelően
Ütésállóság: 10 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően
Méretek
Panel kivágás: Ø16,2 mm
Panel vastagsága: 0,5 mm (0.01 in.) ≤ e ≤ 6 mm (0.24 in.)
Elfordulás gátló lemez vastagsága: 0,6 mm
Tömítés vastagsága: 0,5 mm
