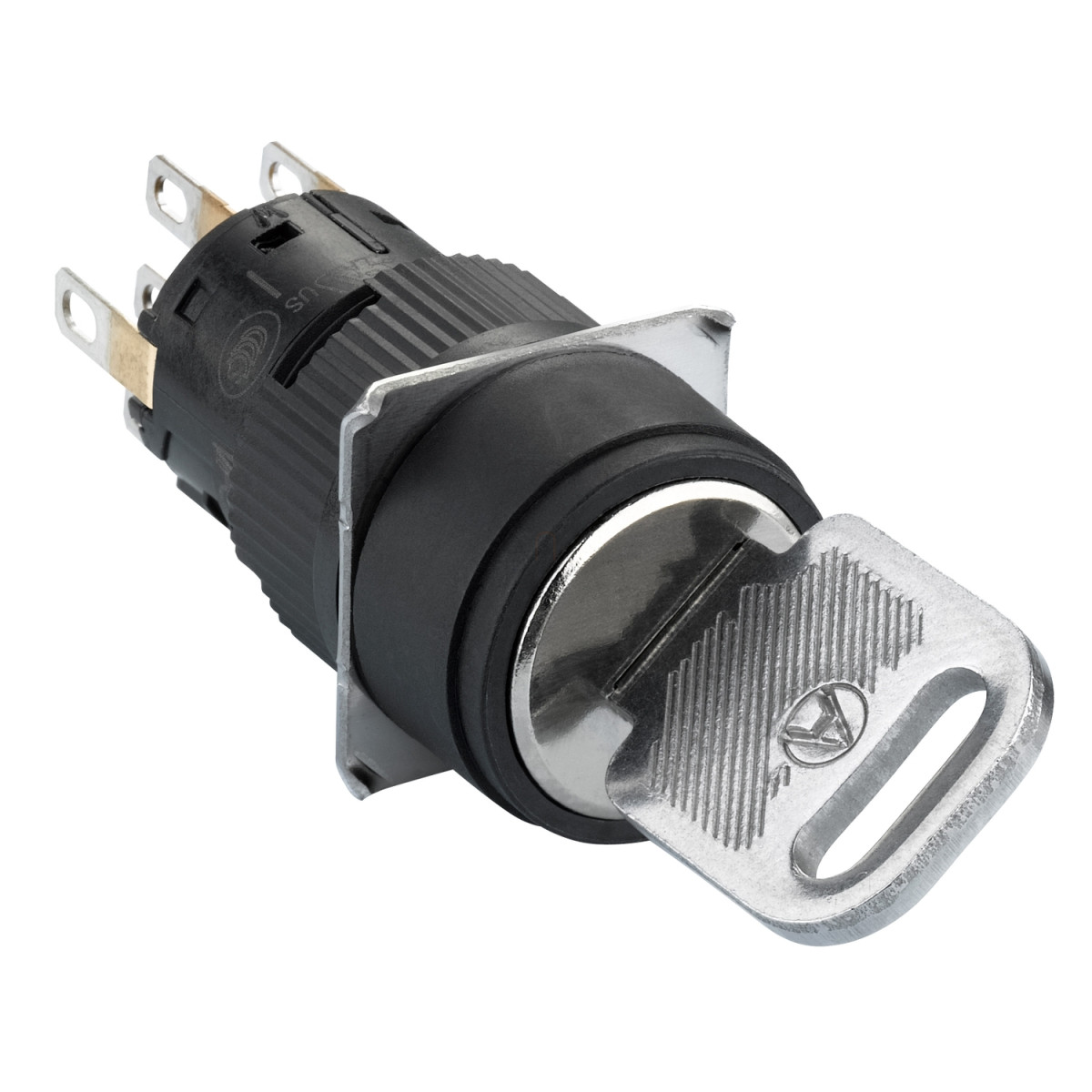

A Harmony XB6E termékcsaládba tartozó Schneider Electric XB6EAG232P monolitikus választókapcsoló egy sokoldalú és megbízható vezérlő komponens, amelyet kifejezetten ipari alkalmazásokhoz fejlesztettek ki. Ez a kulcsos választókapcsoló ideális választás olyan környezetben, ahol a jogosulatlan használat elleni védelem és a pontos kapcsolási funkciók egyaránt fontosak.
A XB6EAG232P modell kerek, fekete kulcsos kivitelben készül, 16 mm-es beépítési átmérővel. A kapcsoló 3 pozíciós kialakítású és stay put (pozíciótartó) működésű, ami azt jelenti, hogy a kulcs elforgatása után a kapcsoló az adott állásban marad. A termék egyedi jellemzője a kiálló kulcszár, amely megkönnyíti a használatot. A 132-es kulcs bármely állásból kivehető, így rugalmas biztonsági lehetőségeket kínál.
A kapcsoló 2C/O (2 váltó) érintkezővel rendelkezik, amelyek snap action (gyors átváltó) működésűek. Az érintkezők aranyozott ezüstből készültek, ami kiváló vezetőképességet és hosszú élettartamot biztosít. A csatlakozás többféle módon is megoldható: szigetelt gyorscsatlakozó (faston) 2.8 x 0.5 mm méretben, forrasztható csatlakozó maximum 0.75 mm² keresztmetszetű vezetékekhez (AWG 19), vagy gyorscsatlakozó aljzat segítségével. A kapcsoló hagyományos szabad levegőn mért hőárama 5 A, illetve 3 A gyorscsatlakozó aljzat használata esetén. A termék IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, ami tökéletes védelmet jelent por és kisnyomású vízsugár ellen, így nedves vagy poros környezetben is megbízhatóan működik.
A Schneider Electric XB6EAG232P választókapcsoló széles működési áramerősség tartománnyal rendelkezik különböző alkalmazási kategóriákban: AC-12 esetén 1.5 A 120 V-on, vagy 1 A 240 V-on; AC-13 esetén 1 A 120 V-on, vagy 0.7 A 240 V-on; DC-12 esetén 1 A 24 V-on, vagy 0.2 A 125 V-on; DC-13 esetén 0.7 A 24 V-on, vagy 0.15 A 125 V-on, az IEC 60947-5-1 szabványnak megfelelően. A kapcsoló működési hőmérséklet-tartománya -10°C és +55°C között van, míg tárolási hőmérséklet-tartománya -40°C és +70°C között. A mechanikai élettartam rendkívül magas, 250000 kapcsolási ciklus, az elektromos élettartam pedig 100000 ciklus 0.7 A 220 V AC terhelésnél. A kapcsoló kiváló rezgésállósággal rendelkezik, 1 mm amplitúdójú rezgést képes elviselni 10-55 Hz frekvenciatartományban, valamint 10g gyorsulású ütésállósággal rendelkezik 11 ms időtartam mellett.
Schneider Electric Harmony XB6 - XB6EAG232P műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6E
Terméktípus: Monolitikus választókapcsoló
Rövid terméknév: XB6E
Előlap anyaga: Műanyag
Beépítési átmérő: 16 mm
Jelzőegység fej alakja: Kerek
Működtető típusa: stay put (pozíciótartó)
Működtető profilja: kulcsos kapcsoló
Pozíciók száma: 3 pozíció
Kulcs száma: 132
Kulcs kivételi pozíció: Bármely pozícióból
Elektromos jellemzők
Érintkezők típusa és összetétele: 2 C/O (váltó)
Kapcsolási mód: Gyors átváltás (snap action)
Csatlakozások: Szigetelt faston csatlakozó (2.8 x 0.5 mm), forrasztható csatlakozó (max 0.75 mm² AWG 19), gyorscsatlakozó aljzat
Érintkező anyaga: Aranyozott ezüst
Érintkezési ellenállás: 50 mOhm 1/6 V mellett
Rövidzárlat védelem: 2 A gG típusú olvadóbiztosíték
Konvencionális szabad levegő termikus áram: 5 A (3 A gyorscsatlakozó aljzatnál)
Névleges üzemi áramok
1.5 A 120 V, AC-12 (IEC 60947-5-1)
1 A 240 V, AC-12 (IEC 60947-5-1)
0.7 A 240 V, AC-13 (IEC 60947-5-1)
1 A 120 V, AC-13 (IEC 60947-5-1)
1 A 24 V, DC-12 (IEC 60947-5-1)
0.7 A 24 V, DC-13 (IEC 60947-5-1)
0.2 A 125 V, DC-12 (IEC 60947-5-1)
0.15 A 125 V, DC-13 (IEC 60947-5-1)
Mechanikai és környezeti jellemzők
Meghúzási nyomaték: 0.6...1 N.m
Mechanikai élettartam: 250000 ciklus
Elektromos élettartam: 100000 ciklus, AC, 0.7 A 220 V
Tárolási hőmérséklet: -40...70 °C
Működési hőmérséklet: -10...55 °C
IP védettségi fokozat: IP65 (IEC 60529)
Rezgésállóság: 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 10 gn (időtartam = 11 ms) fél szinuszos hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Tanúsítványok és szabványok
UL 508
JIS C8201-5-1
JIS C 852
IEC 60947-5-1
CSA C22.2 No 14
IEC 60947-1
JIS C8201-1
Terméktanúsítások: cURus, CCC
Szerelési információk
Panel vastagsága: 0.5 mm ≤ e ≤ 6 mm
Anti-rotációs lemez vastagsága: 0.6 mm
Tömítés vastagsága: 0.5 mm
