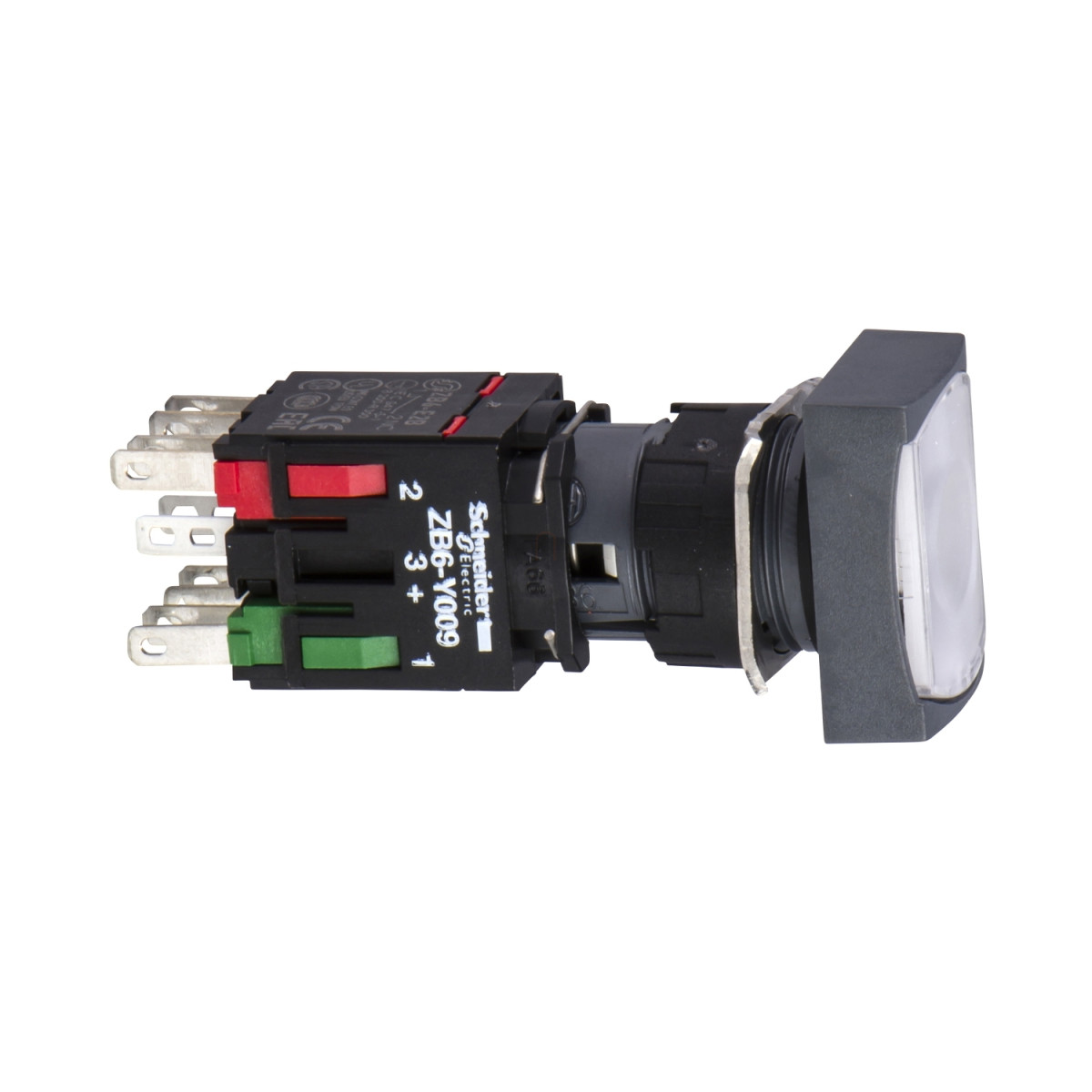

Schneider Electric Harmony XB6 - XB6DW1B5B - Ø16 komplett világító nyomógomb, fehér

Szélesség méret: 46 mm

Hosszúság méret: 100,999999999999 mm

Magasság méret: 35 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Harmony XB6 - XB6DW1B5B - Ø16 komplett világító nyomógomb, fehér

Name: Schneider Electric Harmony XB6 - XB6DW1B5B - Ø16 komplett világító nyomógomb, fehér
Brand: Schneider Electric
SKU: 3389110763751
Price: 11543 HUF
Availability: InStock

11 543 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric Harmony XB6

A Schneider Electric Harmony XB6 sorozatú XB6DW1B5B világító nyomógomb egy sokoldalú és megbízható vezérlőelem, amely ideális ipari és automatizálási alkalmazásokhoz. Ez a kompakt, 16 mm átmérőjű, téglalap alakú fehér nyomógomb tökéletes választás vezérlőpanelek, gépek és egyéb ipari berendezések felhasználóbarát kezelőfelületének kialakításához.

A XB6DW1B5B nyomógomb rugós visszatérésű működtetéssel rendelkezik, ami biztosítja a gomb automatikus alaphelyzetbe állását a nyomás megszűnése után. A termék 1 NO + 1 NC érintkezőkonfigurációval rendelkezik, amely univerzális kapcsolási lehetőségeket biztosít különféle vezérlési alkalmazásokhoz. Az érintkezők lassú nyitásúak, ami megbízható és pontos működést tesz lehetővé. Az ezüst ötvözetből (Ag/Ni) készült érintkezők hosszú élettartamot és kiváló vezetőképességet biztosítanak.

A nyomógomb beépített LED-világítással rendelkezik, amely 12...24 V AC/DC tápfeszültségről működtethető, de a szélesebb kompatibilitás érdekében a feszültségtartománya 6...30 V AC/DC. A világítás típusa folyamatos (nem villogó), amely egyértelmű vizuális visszajelzést biztosít a kezelő számára a rendszer állapotáról. Az áramfelvétel mindössze 15 mA, így energiatakarékos megoldást kínál. A csatlakozás Faston csatlakozókkal történik, 2,8 x 0,5 mm-es méretben, ami megkönnyíti a gyors és megbízható telepítést.

A Harmony XB6 sorozat rendkívül tartós és ellenálló a környezeti hatásokkal szemben. Az XB6DW1B5B nyomógomb IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13, NEMA 4 és NEMA 4X követelményeinek is. Ez a magas szintű védettség lehetővé teszi a használatát poros és nedves környezetben egyaránt. A működési hőmérséklet-tartomány -25°C és +70°C között van, míg tároláskor -40°C és +70°C közötti hőmérséklet megengedett. A termék ellenáll a vibrációnak (±3 mm és 5g 2-500 Hz frekvenciatartományban) és ütésállósága is kiemelkedő (30g 18 ms-ig és 50g 11 ms-ig félszinusz hullámú gyorsulás esetén).

Schneider Electric Harmony XB6 - XB6DW1B5B - Ø16 komplett világító nyomógomb, fehér műszaki adatok

Fő jellemzők

Termékcsalád: Harmony XB6

Terméktípus: Komplett világító nyomógomb

Rövid terméknév: XB6

Előlap anyaga: Műanyag

Szerelési átmérő: 16 mm

Jelzőegység fejének alakja: Téglalap alakú

Működtető típusa: Rugós visszatérésű

Működtető profilja: Fehér süllyesztett, jelölés nélküli

Érintkezők típusa és összetétele: 1 NO + 1 NC

Érintkező működése: Lassú nyitású

Csatlakozások - kapcsok: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm

Fényforrás: LED

Izzófoglalat: Integrált LED

Névleges tápfeszültség: 12...24 V AC/DC

Kiegészítő adatok

CAD teljes szélesség: 24 mm

CAD teljes magasság: 18 mm

CAD teljes mélység: 57 mm

Kapcsok leírása ISO n°1: (21-22)NC (13-14)NO

Működési helyzet: Bármilyen pozíció

Pozitív nyitás: IEC 60947-5-1 K függelék szerinti

Működési út: 1 mm (NO elektromos állapot változásakor), 2 mm (NC elektromos állapot változásakor), 3,5 mm (teljes út)

Működtetési erő: 3,5 N NO elektromos állapot változásakor, 4,5 N NC elektromos állapot változásakor

Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)

Rövidzárlat védelem: 6 A gG típusú olvadóbiztosító

Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint

Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint

Névleges üzemi áram: 3 A 120 V-nál, AC-15, B300 az IEC 60947-5-1 szerint, 1,5 A 240 V-nál, AC-15, B300 az IEC 60947-5-1 szerint, 0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint, 0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint

Elektromos élettartam: 1000000 ciklus, AC-15 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint, 1000000 ciklus, DC-13 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint

Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA esetén 90%-os konfidenciaszinttel az IEC 60947-5-4 szerint

Jelzés típusa: Folyamatos

Tápfeszültség határértékei: 6...30 V AC/DC

Áramfelvétel: 15 mA

Túlfeszültség elleni védelem: 1 kV közvetlen érintkezés az IEC 61000-4-5 szerint, 2 kV szabad levegőben az IEC 61000-4-5 szerint

Környezeti jellemzők

Védőkezelés: TC

Környezeti hőmérséklet tároláskor: -40...70 °C

Környezeti hőmérséklet működéskor: -25...70 °C

Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint

IP védettségi fokozat: IP65 az IEC 60529 szerint

NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint

Szabványok és tanúsítványok

Szabványok: CSA C22.2 No 14, JIS C 852, JIS C 4520, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-1

Terméktanúsítványok: GOST, UL, CCC, CSA

Mechanikai tulajdonságok

Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint

Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint

Elektromágneses kompatibilitás

Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint

Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint

Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezés esetén (fém részeken) az IEC 61000-4-2 szerint, 8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint

Elektromágneses emisszió: B osztály az IEC 55011 szerint

Termék adatok

Szélesség méret

46 mm

Hosszúság méret

100,999999999999 mm

Magasság méret

35 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389110763751

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Védettség

IP65/IP67

Záróérintkezők száma

Nyitóérintkezők száma

Gyártó/Márka

Schneider Electric

Tömeg

18 g/db

Cikkszám

3389110763751
