A Schneider Electric Harmony XB6 sorozatának XB6DW1B1B típusú világító nyomógombja a modern ipari automatizálás egyik kiemelkedő megoldása. Ez a komplett, fehér, szögletes fejjel rendelkező nyomógomb 16 mm-es szerelési átmérővel készült, rugóvisszatérítéses működéssel és 1 NO érintkezővel, amely 12-24V AC/DC tápfeszültségen működik. Ideális választás vezérlőpanelekhez, gépvezérlésekhez és egyéb ipari alkalmazásokhoz, ahol fontos a megbízható működés és a kiváló láthatóság.
A termék műszaki kialakítása precíz és funkcionális. A fehér, lapos, jelöletlen kezelőfej műanyag kialakítású házban található, ami biztosítja a hosszú élettartamot és megbízható működést. Az integrált LED fényforrás folyamatos jelzést ad, így mindig egyértelműen látható a nyomógomb állapota. A kapcsolati művelet lassú bontású, ami hozzájárul az elektromos kontaktusok hosszabb élettartamához. A termék IP65-ös védettséggel rendelkezik az IEC 60529 szabvány szerint, ami kiváló védelmet biztosít por és vízsugár ellen, így kiválóan alkalmazható nehezebb ipari környezetben is.
A Harmony XB6DW1B1B műszaki paraméterei figyelemreméltóak. Az ezüstötvözet (Ag/Ni) érintkezőkkel rendelkező nyomógomb 1 NO konfigurációjú, ami sokféle vezérlési feladathoz megfelelő. Az üzemeltetési útja 1 mm (NO elektromos állapotváltozásnál), teljes útja pedig 3,5 mm. A működtetéshez szükséges erő 3,5 N. Kapcsolódását Faston csatlakozók biztosítják, 2,8 x 0,5 mm-es méretben. A névleges üzemi áram 3 A 120 V-nál AC-15, B300 kategóriában, 1,5 A 240 V-nál AC-15, B300 kategóriában, valamint 0,1 A 250 V-nál és 0,22 A 125 V-nál DC-13, R300 kategóriában az IEC 60947-5-1 szabvány szerint. Villamos élettartama rendkívül magas: 1000000 ciklus AC-15 és DC-13 esetén is 230 V-nál, <3600 ciklus/óra működési frekvenciánál, 0,5 terhelési tényezővel.
A Schneider Electric XB6DW1B1B nyomógombja 2 kV-os tranziens túlfeszültség ellen védett az IEC 61000-4-4 szerint, kiváló elektromágneses összeférhetőséggel rendelkezik, és Class II érintésvédelmi osztályba tartozik az IEC 61140 szerint. Mechanikailag is robusztus kialakítású: ellenáll akár 5 g gyorsulásnak 2-500 Hz frekvenciatartományban, valamint akár 50 g ütésnek 11 ms időtartam alatt. A termék számos nemzetközi szabványnak felel meg, többek között: IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-5, és rendelkezik UL, CCC, GOST és CSA tanúsításokkal, ami világszerte lehetővé teszi alkalmazását.

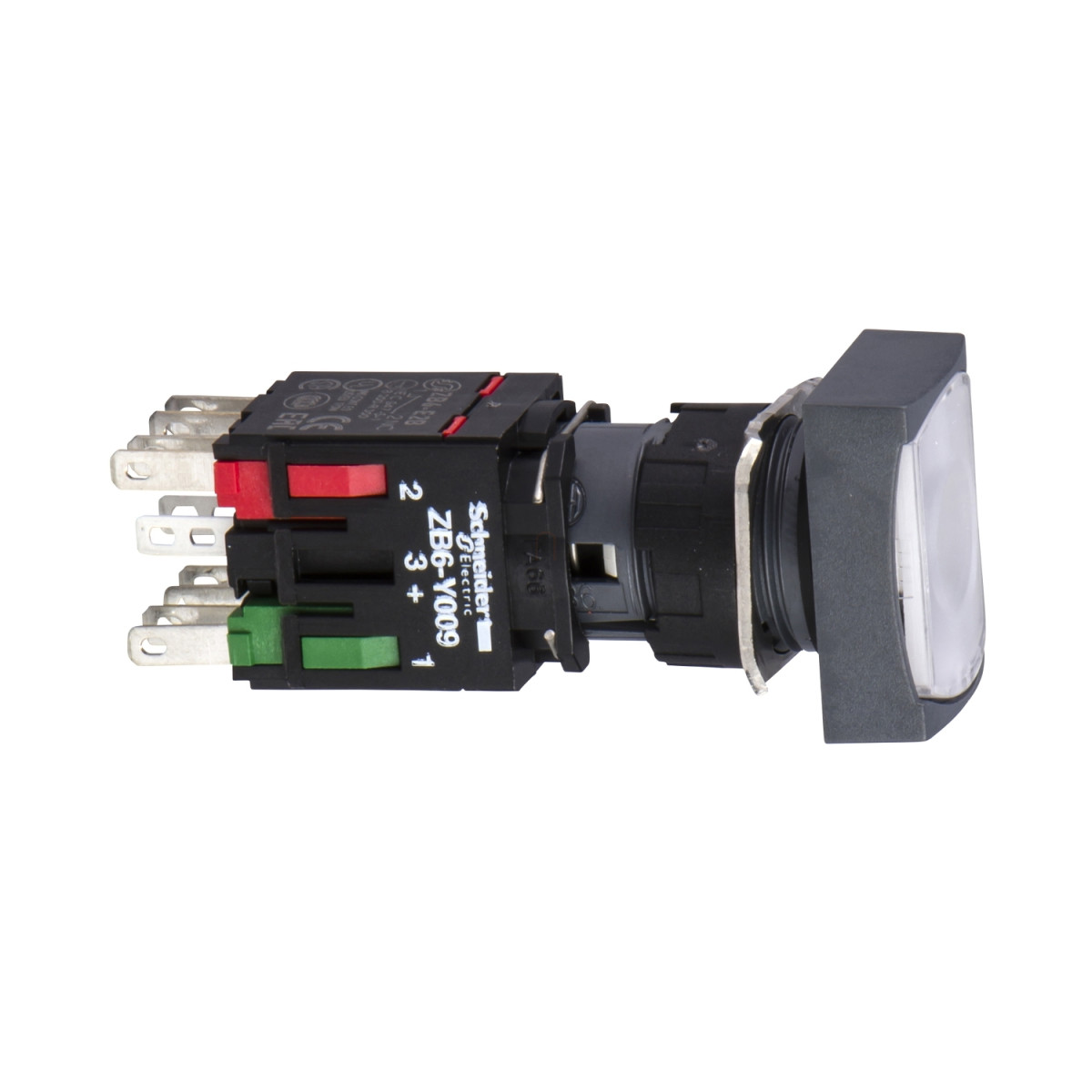

Schneider Electric Harmony XB6 - XB6DW1B1B - Ø16 komplett világító nyomógomb, szögletes, fehér műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett világító nyomógomb
Készülék rövid neve: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Szögletes
Kezelőszerv típusa: rugóvisszatérítéses
Kezelő profilja: Fehér lapos, jelöletlen
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Csatlakozások - terminálok: Faston csatlakozók, csatlakozás mérete: 2,8 x 0,5 mm
Fényforrás: LED
Izzó alap: Integrált LED
[Us] névleges tápfeszültség: 12...24 V AC/DC
Kiegészítő információk
CAD teljes szélesség: 24 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 57 mm
Terminálok leírása ISO n°1: (13-14)NO
Üzemi pozíció: Bármely pozíció
Pozitív nyitás: IEC 60947-5-1 K függeléknek megfelelően
Működési út: 1 mm (NO elektromos állapotváltozás), 3,5 mm (teljes út)
Működtető erő: 3,5 N NO elektromos állapotváltozáskor
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 6 A-es gG típusú olvadóbiztosító
[Ui] névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
[Uimp] névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Elektromos jellemzők
[Ie] névleges üzemi áram: 3 A 120 V, AC-15, B300 az IEC 60947-5-1 szerint
1,5 A 240 V, AC-15, B300 az IEC 60947-5-1 szerint
0,1 A 250 V, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V, DC-13, R300 az IEC 60947-5-1 szerint
Villamos élettartam: 1000000 ciklus, AC-15 230 V-nál, <3600 cikl/óra működési sebesség, 0,5 terhelési tényező az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, DC-13 230 V-nál, <3600 cikl/óra működési sebesség, 0,5 terhelési tényező az IEC 60947-5-1 C függeléke szerint
Villamos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA esetén 90%-os konfidenciaszinttel az IEC 60947-5-4 szerint
Jelzés típusa: Folyamatos
Tápfeszültség határok: 6…30 V AC/DC
Áramfelvétel: 15 mA
Környezeti feltételek
Védettségi fokozat (IP): IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4, NEMA 4X az UL 50 szerint
NEMA 13, NEMA 4, NEMA 4X a CSA C22.2 No 94 szerint
Tárolási környezeti hőmérséklet: -40…70 °C
Működési környezeti hőmérséklet: -25…70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-5, JIS C 4520, JIS C 852
Terméktanúsítványok: UL, CCC, GOST, CSA
Mechanikai jellemzők
Rezgésállóság: +/- 3 mm (f= 2…500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
EMC jellemzők
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéssel (fém részeken) az IEC 61000-4-2 szerint
8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály az IEC 55011 szerint
