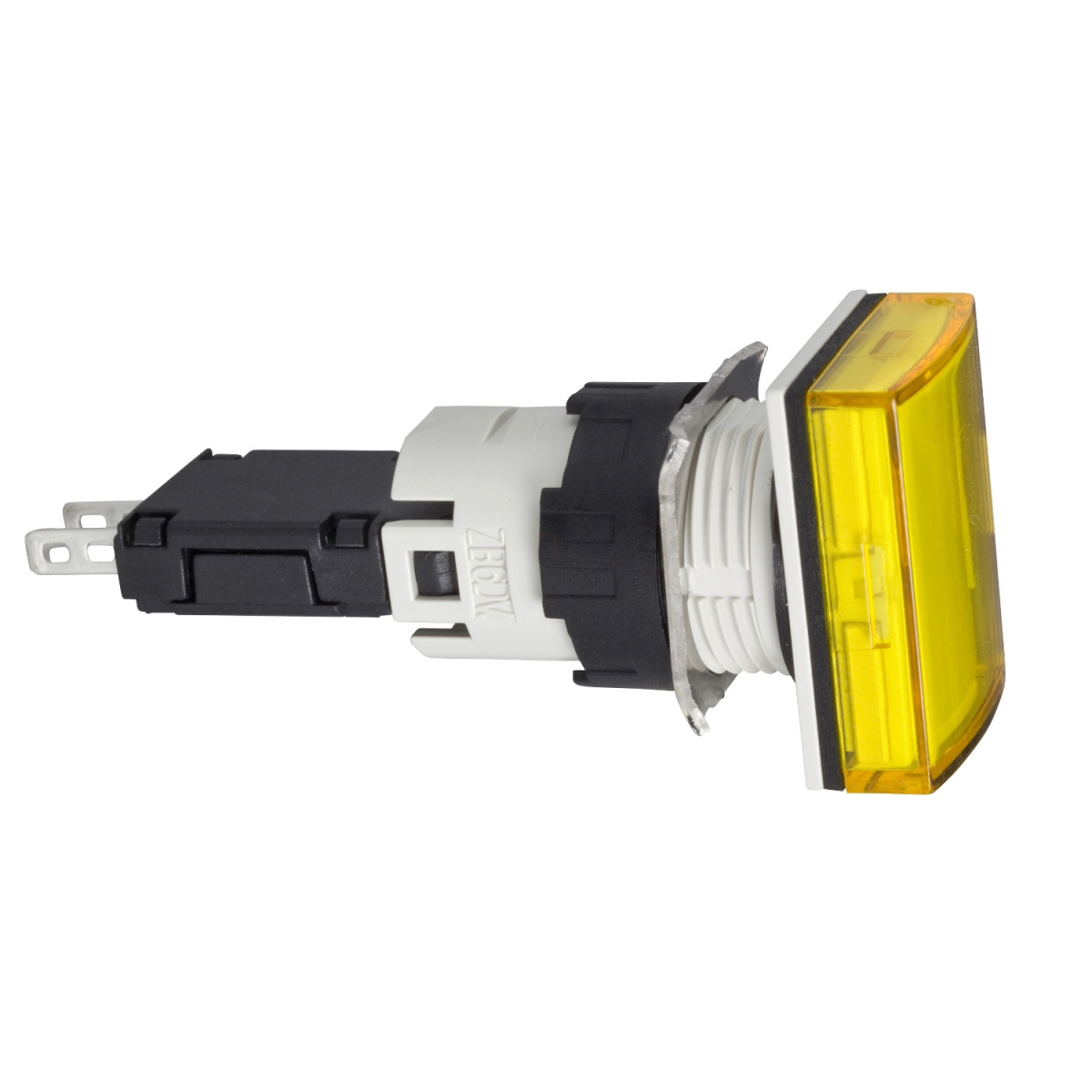

A Schneider Electric Harmony XB6 termékvonalába tartozó XB6DV5BB jelzőlámpa egy kompakt, magas minőségű ipari vezérlőelem, amely kiváló láthatóságot biztosít minden alkalmazási környezetben. Ez a szögletes, sárga színű, műanyag kivitelű jelzőlámpa tökéletes választás olyan ipari környezetben, ahol fontos a megfelelő vizuális visszajelzés, például gépek, berendezések vagy vezérlőpanelek állapotának jelzésére.
A Harmony XB6DV5BB jelzőlámpa komplett egység, amely beépített LED fényforrással rendelkezik, így nem igényel külön izzócserét a használat során. A termék 12-24 V AC/DC tápfeszültséggel működik, működési feszültségtartománya pedig 6-30 V AC/DC, ami rugalmas felhasználást tesz lehetővé különböző rendszerekben. Az integrált LED technológia alacsony energiafogyasztást biztosít, mindössze 15 mA áramfelvétellel, miközben tartós, állandó fényerejű jelzést ad. A terméket közvetlen tápellátással kell üzemeltetni, a csatlakoztatást Faston csatlakozók segítségével lehet megoldani, 2,8 x 0,5 mm-es méretben.
A jelzőlámpa műszaki paraméterei figyelemre méltóak: a teljes egység 18 mm magas, 24 mm széles és 57 mm mély, így kompakt mérete ellenére is kiváló láthatóságot biztosít. Szerelése 16 mm-es furaton keresztül történik, ami az iparban általánosan elterjedt szabvány. A panel vastagsága 1-6 mm között lehet. A termék bármilyen pozícióban üzemeltethető, ami tovább növeli felhasználási lehetőségeit. Az XB6DV5BB jelzőlámpa IP65 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13, NEMA 4 és NEMA 4X előírásoknak is mind az UL 50, mind a CSA C22.2 No 94 szabványok szerint, így por és víz ellen védett, nedves vagy poros környezetben is megbízhatóan működik.
A termék kiváló elektromos védelmi jellemzőkkel rendelkezik: 250 V névleges szigetelési feszültség (Ui) 2-es szennyezettségi fokozat mellett az IEC 60947-1 szabványnak megfelelően, valamint 4 kV névleges lökőfeszültség-állóság (Uimp) ugyanezen szabvány szerint. II. érintésvédelmi osztályba tartozik az IEC 61140 szerint. Működési hőmérséklet-tartománya széles, -25°C és +70°C között, tárolási hőmérséklet-tartománya pedig -40°C és +70°C között van. A termék jó ellenállóképességgel rendelkezik mechanikai behatásokkal szemben is: ellenáll a ±3 mm amplitúdójú és 5 g gyorsulású rezgésnek 2-500 Hz frekvenciatartományban, valamint a 30 g gyorsulású, 18 ms időtartamú, illetve az 50 g gyorsulású, 11 ms időtartamú félszinuszos ütéseknek az IEC 60068-2-27 szabvány szerint.
Harmony XB6 - XB6DV5BB - Ø16 komplett jelzőlámpa, szögletes, sárga műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett jelzőlámpa
Rövid név: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység alakja: Szögletes
Sapka/lencse színe: Sárga
Fényforrás: LED
Izzó foglalat: Integrált LED
Fényblokk tápellátása: Közvetlen
Névleges tápfeszültség: 12...24 V AC/DC
Kiegészítő információk
Magasság: 18 mm
Szélesség: 24 mm
Mélység: 57 mm
Terminál leírás: ISO n°1 (+ -)PL
Üzemi pozíció: Bármilyen pozíció
Csatlakozók - terminálok: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Névleges szigetelési feszültség: 250 V (2-es szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Jelzés típusa: Állandó
Tápfeszültség határok: 6...30 V AC/DC
Áramfogyasztás: 15 mA
Túlfeszültség állóság: 1 kV közvetlen érintkezés az IEC 61000-4-5 szerint, 2 kV szabad levegőben az IEC 61000-4-5 szerint
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Elektromos áramütés elleni védelem: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4, NEMA 4X az UL 50 szerint; NEMA 13, NEMA 4, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Szabványok: JIS C 852, IEC 60947-1, CSA C22.2 No 14, IEC 60947-5-5, UL 508, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, CCC, GOST, UL
Ellenállóképesség
Rezgésállóság: ±3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéssel (fém alkatrészeken) az IEC 61000-4-2 szerint, 8 kV szabad levegőben (szigetelő alkatrészeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
