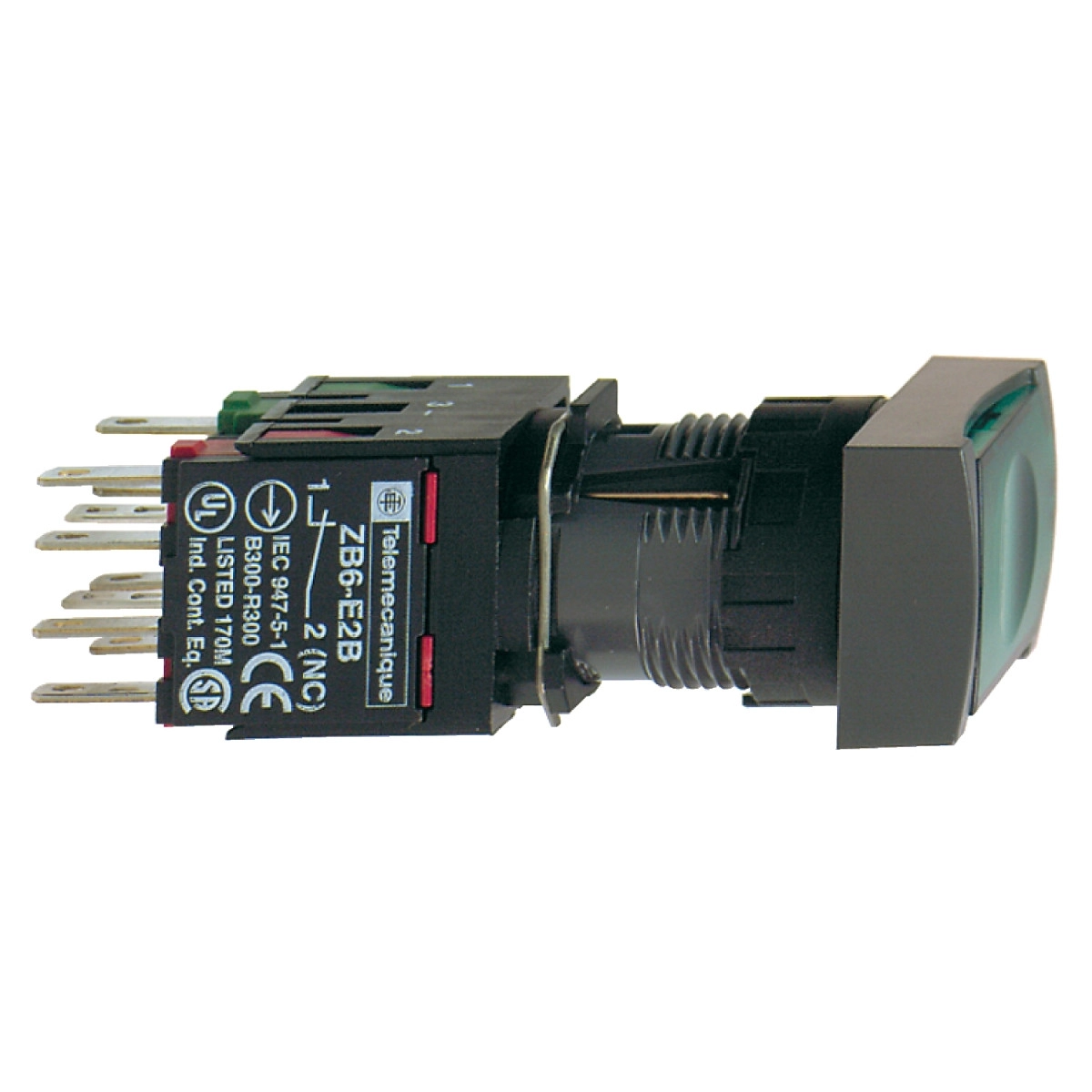

A Schneider Electric Harmony XB6 sorozatba tartozó XB6DF3B1B egy komplett világító nyomógomb, amely kiváló minőségű kapcsolómegoldást kínál ipari és kereskedelmi alkalmazásokhoz. Ez a zöld színű, téglalap alakú, süllyesztett kivitelű, 16 mm-es átmérőjű reteszelő nyomógomb ideális különböző vezérlési feladatok ellátására, ahol egyértelmű vizuális visszajelzésre van szükség.
A termék műszaki kialakítása több szempontból is kiemelkedő. A nyomógomb műanyag kerettel rendelkezik, és a kapcsolófej téglalap alakú, amely megfelelő láthatóságot biztosít. A 12...24 V AC/DC tápfeszültséggel működő eszköz beépített LED-es megvilágítással rendelkezik, amely folyamatos (Steady) fényt bocsát ki. A tápfeszültség tartomány 6...30 V AC/DC, áramfelvétele mindössze 15 mA, ami energiatakarékos üzemeltetést tesz lehetővé. A nyomógomb 1 NO (normally open - alaphelyzetben nyitott) érintkezővel van ellátva, amely lassú bontású (Slow-break) működést biztosít. Az érintkezők ezüst ötvözetből (Ag/Ni) készültek, ami tartós és megbízható működést garantál.
A nyomógomb telepítése és használata is egyszerű. A szerelési átmérő 16 mm, a termék teljes mélysége 57 mm, szélessége 24 mm, magassága pedig 18 mm. A panel vastagsága 1-6 mm lehet (0,03-2,48 hüvelyk). A csatlakoztatás Faston csatlakozókkal történik, amelyek mérete 2,8 x 0,5 mm. A nyomógomb bármilyen pozícióban felszerelhető, és megfelel a pozitív nyitás követelményeinek az EN/IEC 60947-5-1 K függelék szerint. A működési út 1 mm (az NO elektromos állapotváltozásáig) és összesen 3,5 mm, a működtetési erő pedig 3,5 N az NO érintkezők kapcsolásához. Rövidzárvédelem 6 A-es gG típusú olvadóbiztosítóval biztosítható. Az eszköz névleges szigetelési feszültsége 250 V (3-as szennyezési fokozat), névleges lökőfeszültség-állósága pedig 4 kV az EN/IEC 60947-1 szabvány szerint. Üzemi áramterhelhetősége 3 A 120 V-on vagy 1,5 A 240 V-on AC-15 kategóriában, illetve 0,1 A 250 V-on vagy 0,22 A 125 V-on DC-13 kategóriában.
A XB6DF3B1B nyomógomb kiemelkedő védelmi tulajdonságokkal rendelkezik. IP65 védettségi szintje kiváló por és nedvesség elleni védelmet biztosít, valamint megfelel a NEMA 13, NEMA 4 és NEMA 4X előírásoknak is mind az UL 50, mind a CSA C22.2 No 94 szabványok szerint. Az eszköz továbbá Class II védelmi osztályú az IEC 61140 szerint. A termék -25...+70 °C közötti üzemi hőmérsékleten használható, tárolási hőmérséklete pedig -40...+70 °C. Kiváló rezgésállóság jellemzi: ±3 mm (f=2...500 Hz) és 5 gn (f=2...500 Hz) az IEC 60068-2-6 szerint, valamint ütésállósága 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint. Elektromágneses megfelelősége is kiváló: ellenáll a gyors tranzienseknek (2 kV az IEC 61000-4-4 szerint), elektromágneses mezőknek (10 V/m az IEC 61000-4-3 szerint), elektrosztatikus kisüléseknek (6 kV érintkezésre fém részeken és 8 kV levegőben szigetelő részeken az IEC 61000-4-2 szerint), valamint túlfeszültségnek (1 kV közvetlen érintkezés és 2 kV szabad levegőben az IEC 61000-4-5 szerint).
Schneider Electric Harmony XB6 - XB6DF3B1B műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett világító nyomógomb
Rövid terméknév: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Téglalap alakú
Működtető típusa: Reteszelő
Működtető profilja: Zöld süllyesztett, jelölés nélküli
Elektromos jellemzők
Érintkezők típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Csatlakozások - terminálok: Faston csatlakozók, csatlakozás mérete: 2,8 x 0,5 mm
Fényforrás: LED
Izzófoglalat: Integrált LED
Névleges tápfeszültség: 12...24 V AC/DC
Tápfeszültség határértékek: 6...30 V AC/DC
Áramfogyasztás: 15 mA
Jelzés típusa: Folyamatos
Mechanikai jellemzők
Magasság: 18 mm
Szélesség: 24 mm
Mélység: 57 mm
Kapcsok ISO n°1: (13-14)NO
Üzemeltetési pozíció: Bármilyen pozíció
Pozitív nyitás: Megfelel az EN/IEC 60947-5-1 K függelék előírásainak
Működési út: 1 mm (NO elektromos állapotváltozás), 3,5 mm (teljes út)
Működtetési erő: 3,5 N NO elektromos állapotváltozásnál
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Védelmek és megfelelőségek
Rövidzárlat elleni védelem: 6 A-es gG típusú olvadóbiztosító
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az EN/IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az EN/IEC 60947-1 szerint
Névleges üzemi áram: 3 A 120 V-nál, AC-15, B300 az EN/IEC 60947-5-1 szerint; 1,5 A 240 V-nál, AC-15, B300 az EN/IEC 60947-5-1 szerint; 0,1 A 250 V-nál, DC-13, R300 az EN/IEC 60947-5-1 szerint; 0,22 A 125 V-nál, DC-13, R300 az EN/IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az EN/IEC 60947-5-1 C függelék szerint; 1000000 ciklus, DC-13 230 V-nál, működési frekvencia <3600 ciklus/óra, terhelési tényező: 0,5 az EN/IEC 60947-5-1 C függelék szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA mellett 90%-os megbízhatósági szinttel az IEC 60947-5-4 szerint
Túlfeszültség-állóság: 1 kV közvetlen érintkezés az IEC 61000-4-5 szerint; 2 kV szabad levegőben az IEC 61000-4-5 szerint
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Áramütés elleni védelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint; NEMA 4 az UL 50 szerint; NEMA 4X az UL 50 szerint; NEMA 13 a CSA C22.2 No 94 szerint; NEMA 4 a CSA C22.2 No 94 szerint; NEMA 4X a CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, JIS C 4520, UL 508, EN/IEC 60947-5-1, EN/IEC 60947-5-5, EN/IEC 60947-1, JIS C 852
Terméktanúsítványok: CSA, GOST, UL, CCC
Mechanikai ellenállóképesség
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint; 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos hullámú gyorsulás esetén az IEC 60068-2-27 szerint; 50 gn (időtartam = 11 ms) félszinuszos hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisüléssel szembeni ellenállás: 6 kV érintkezésnél (fém részeken) az IEC 61000-4-2 szerint; 8 kV szabad levegőben (szigetelő részekben) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
