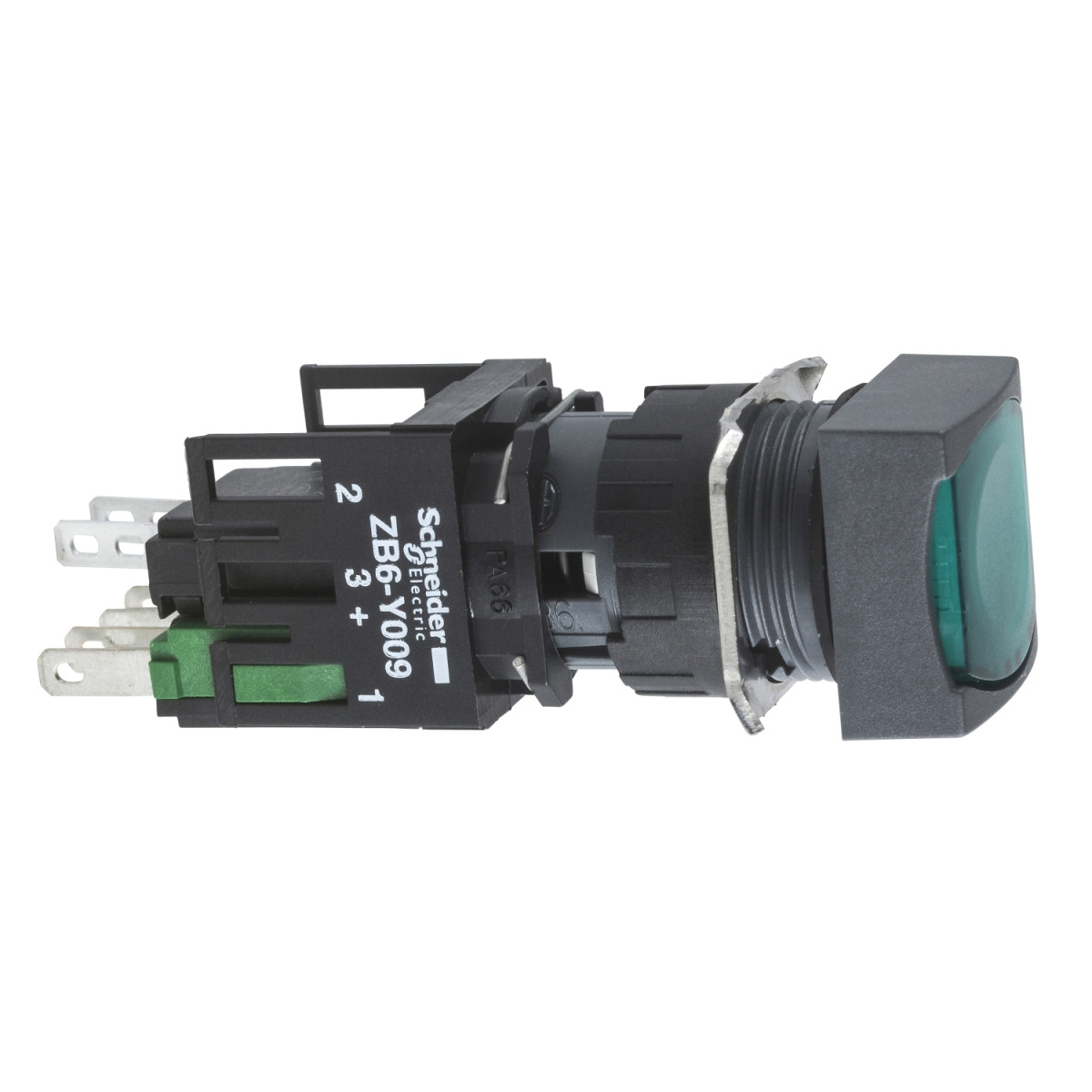

A Schneider Electric Harmony XB6 termékcsalád XB6CW3B5B típusú világító nyomógombja ideális választás ipari vezérlőpanelekhez, ahol fontos a megbízhatóság és a kiváló láthatóság. Ez a négyzetes, zöld színű, síkba illeszkedő kialakítású nyomógomb 16 mm-es szerelési átmérővel rendelkezik, ami lehetővé teszi a könnyű beépítést különböző típusú kezelőpanelekbe.
A termék komplett kivitelben érkezik, integrált LED világítással, amely 12-24 V AC/DC tápfeszültséggel működik. A nyomógomb rugós visszatérítésű működtetési mechanizmussal van ellátva, így használat után automatikusan visszatér alaphelyzetbe. A kapcsolók konfigurációja 1 NO (záró) és 1 NC (nyitó) érintkezőt tartalmaz, amelyek lehetővé teszik a sokoldalú felhasználást különböző vezérlési feladatokhoz. Az érintkezők anyaga ezüst-nikkel ötvözet (Ag/Ni), amely kiváló elektromos vezetőképességet biztosít.
A csatlakozás Faston típusú, 2,8 x 0,5 mm méretben, ami megkönnyíti a gyors és biztonságos elektromos bekötést. A nyomógomb IP65 védelmi osztályú, így por és víz elleni védettséggel rendelkezik, emellett megfelel a NEMA 4, 4X és 13 előírásoknak is. Ez lehetővé teszi a használatát olyan környezetekben is, ahol nedvesség vagy por van jelen. Műszaki szempontból a termék figyelemre méltó elektromos tulajdonságokkal rendelkezik: 3 A névleges áramerősség 120 V AC-15 esetén, valamint 1,5 A 240 V AC-15 alkalmazásoknál. Egyenáramú alkalmazásokhoz pedig 0,1 A 250 V DC-13, illetve 0,22 A 125 V DC-13 paraméterekkel rendelkezik.
A Harmony XB6 nyomógomb kiemelkedő megbízhatóságot kínál, amit jól mutat a 1 000 000 ciklus elektromos élettartam, mind AC-15, mind DC-13 alkalmazások esetén. A teljes méretek tekintetében a termék 18 mm szélességgel, 18 mm magassággal és 57 mm mélységgel rendelkezik, ami kompakt beépíthetőséget biztosít. Működési hőmérséklet tartománya -25°C és +70°C között van, így szélsőséges környezeti feltételek között is megbízhatóan működik. A termék ellenáll az elektromágneses interferenciának, a gyors tranzienseknek és az elektrosztatikus kisüléseknek, így ideális választás ipari környezetben való alkalmazásra, ahol ezek a zavaró hatások gyakran előfordulhatnak.
Schneider Electric Harmony XB6 - XB6CW3B5B - Ø16 komplett világító nyomógomb, négyzetes, zöld NO+NC műszaki adatok
Főbb jellemzők
Termékcsoport: Harmony XB6
Terméktípus: Komplett világító nyomógomb
Eszköz rövid neve: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység feje: Négyzetes
Működtető típusa: rugós visszatérítésű
Működtető profil: Zöld, síkba illeszkedő, jelöletlen
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú bontású
Csatlakozások - kapcsok: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Fényforrás: LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 12...24 V AC/DC
Kiegészítő információk
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 57 mm
Kapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Működési pozíció: Bármely pozíció
Pozitív nyitás: Az IEC 60947-5-1 K függelékének megfelelően
Működési úthossz: 1 mm (NO elektromos állapot változás), 2 mm (NC elektromos állapot változás), 3,5 mm (teljes úthossz)
Működtetési erő: 3,5 N NO elektromos állapot változás, 4,5 N NC elektromos állapot változás
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 6 A gG típusú olvadóbiztosíték
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram: 3 A 120 V, AC-15, B300 az IEC 60947-5-1 szerint, 1,5 A 240 V, AC-15, B300 az IEC 60947-5-1 szerint, 0,1 A 250 V, DC-13, R300 az IEC 60947-5-1 szerint, 0,22 A 125 V, DC-13, R300 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-nál, működési gyakoriság <3600 ciklus/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint, 1000000 ciklus, DC-13 230 V-nál, működési gyakoriság <3600 ciklus/h, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA esetén 90 % megbízhatósági szinttel az IEC 60947-5-4 szerint
Jelzés típusa: Folyamatos
Tápfeszültség határok: 6...30 V AC/DC
Áramfogyasztás: 15 mA
Lökőfeszültség állóság: 1 kV közvetlen érintkezés az IEC 61000-4-5 szerint, 2 kV szabad levegőben az IEC 61000-4-5 szerint
Környezet
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Működési környezeti hőmérséklet: -25...70 °C
Elektromos áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok: JIS C 4520, IEC 60947-5-5, IEC 60947-5-1, IEC 60947-1, JIS C 852, CSA C22.2 No 14
Terméktanúsítványok: GOST, UL, CSA, CCC
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsuláshoz az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsuláshoz az IEC 60068-2-27 szerint
Gyors tranziens ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezők elleni védelem: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülés elleni védelem: 6 kV érintkezéssel (fém részeken) az IEC 61000-4-2 szerint, 8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
