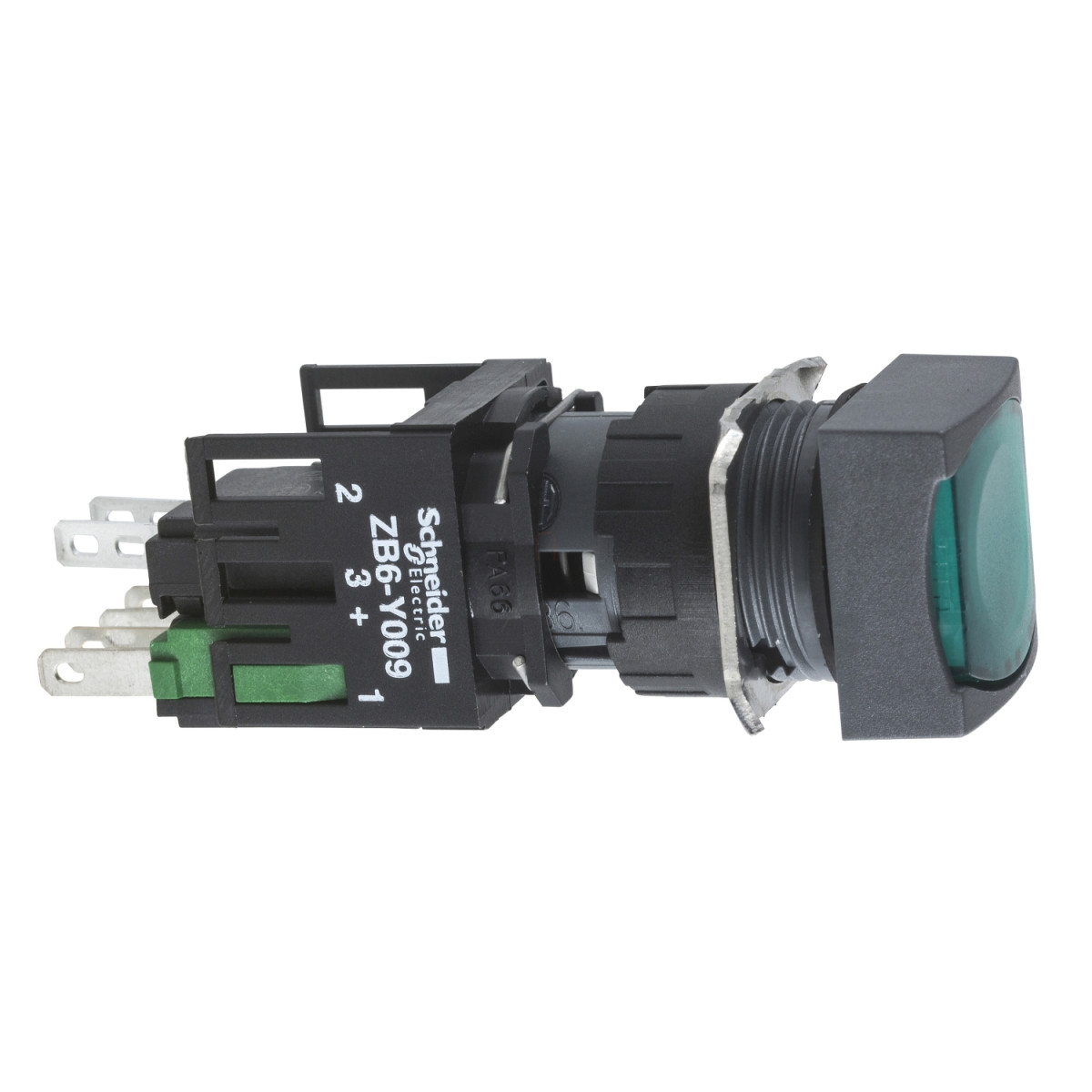

A Schneider Electric Harmony XB6 sorozatba tartozó XB6CW3B1B egy kiváló minőségű, komplett világító nyomógomb, amely tökéletes választás ipari környezetben és vezérlőpaneleken történő alkalmazásra. Ez a zöld színű, szögletes, süllyesztett nyomógomb 16 mm-es beépítési átmérővel rendelkezik, és rugós visszatérítésű mechanizmussal van ellátva, amely minden alkalmazási területen megbízható működést biztosít.
A termék számos kiemelkedő műszaki jellemzővel büszkélkedhet. Az XB6CW3B1B nyomógomb 1 NO (alaphelyzetben nyitott) érintkezővel rendelkezik, amely lassú bontású működést biztosít. A csatlakozás Faston csatlakozókkal történik, amelyek mérete 2,8 x 0,5 mm, így könnyen és biztonságosan beköthető. A világítást integrált LED biztosítja, amely 12-24 V AC/DC tápfeszültséggel működik, lehetővé téve a rugalmas alkalmazást különböző rendszerekben. A műanyag kerettel ellátott nyomógomb fej kialakítása négyzet alakú, felülete sima és jelöletlen, így szükség esetén egyedi jelölésekkel is ellátható.
Az XB6CW3B1B számos technikai előnnyel rendelkezik, amelyek kiemelkedő teljesítményt biztosítanak. A termék teljes méretei: 18 mm szélesség, 18 mm magasság és 57 mm mélység, így kompakt kialakításának köszönhetően kis helyigényű alkalmazásokhoz is ideális. A működéshez szükséges erő mindössze 3,5 N az érintkező állapotának megváltoztatásához, a teljes működési út pedig 3,5 mm, amelyből 1 mm az elektromos állapot megváltozásához szükséges. Az ezüst ötvözetből (Ag/Ni) készült érintkezők hosszú élettartamot és kiváló vezetőképességet biztosítanak. A termék bármely pozícióban működtethető, és pozitív nyitással rendelkezik, amely megfelel az IEC 60947-5-1 K függelékének, így fokozott biztonságot nyújt kritikus alkalmazásoknál.
A Schneider Electric XB6CW3B1B nyomógomb kiváló elektromos jellemzőkkel rendelkezik. Névleges szigetelési feszültsége [Ui] 250 V (3-as szennyezettségi fokozat mellett) az IEC 60947-1 szerint, névleges lökőfeszültség-állósága [Uimp] pedig 4 kV, szintén az IEC 60947-1 szabványnak megfelelően. A termék rövidzárlat ellen 6 A-es gG típusú olvadóbiztosítékkal védhető. Névleges üzemi árama [Ie] AC-15 üzemmódban 3 A 120 V-on és 1,5 A 240 V-on (B300 kategória), míg DC-13 üzemmódban 0,1 A 250 V-on és 0,22 A 125 V-on (R300 kategória). Az elektromos élettartam lenyűgöző: 1.000.000 ciklus mind AC-15, mind DC-13 üzemmódban 230 V-on, <3600 ciklus/óra működési sebesség és 0,5 terhelési tényező mellett. Az elektromos megbízhatóság (Λ) 10exp(-8) 5 V és 1 mA mellett, 90%-os konfidenciaszinttel.
Schneider Electric Harmony XB6 - XB6CW3B1B - Ø16 komplett világító nyomógomb, szögletes, zöld műszaki adatok
Alapadatok
Termékcsalád: Harmony XB6
Termék típusa: Komplett világító nyomógomb
Rövid terméknév: XB6
Keret anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Négyzet
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Zöld süllyesztett, jelöletlen
Elektromos jellemzők
Érintkező típusa és összetétele: 1 NO
Érintkező működése: Lassú bontású
Csatlakozások - kapcsok: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Fényforrás: LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség [Us]: 12...24 V AC/DC
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 120 V-on, AC-15, B300 az IEC 60947-5-1 szerint; 1,5 A 240 V-on, AC-15, B300 az IEC 60947-5-1 szerint; 0,1 A 250 V-on, DC-13, R300 az IEC 60947-5-1 szerint; 0,22 A 125 V-on, DC-13, R300 az IEC 60947-5-1 szerint
Mechanikai jellemzők
Teljes szélesség (CAD): 18 mm
Teljes magasság (CAD): 18 mm
Teljes mélység (CAD): 57 mm
Kapcsok leírása ISO n°1: (13-14)NO
Üzemi helyzet: Bármely pozíció
Pozitív nyitás: Az IEC 60947-5-1 K függelékének megfelelően
Működési út: 1 mm (NO elektromos állapot változása); 3,5 mm (teljes út)
Működtető erő: 3,5 N NO elektromos állapot változásánál
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Védelmi jellemzők
Rövidzárlat védelem: 6 A gG típusú olvadóbiztosíték
IP védelmi fokozat: IP65 az IEC 60529 szerint
NEMA védelmi fokozat: NEMA 13, 4, 4X az UL 50 szerint; NEMA 13, 4, 4X a CSA C22.2 No 94 szerint
Egyéb jellemzők
Jelzés típusa: Állandó
Tápfeszültség határok: 6...30 V AC/DC
Áramfogyasztás: 15 mA
Elektromos élettartam: 1.000.000 ciklus, AC-15 230 V-on, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint; 1.000.000 ciklus, DC-13 230 V-on, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Szabványok: IEC 60947-1, JIS C 4520, IEC 60947-5-5, JIS C 852, IEC 60947-5-1, CSA C22.2 No 14
Tanúsítványok: GOST, CCC, UL, CSA
