A Schneider Electric Harmony XB6 termékvonal XB6CW1B1B típusú világító nyomógombja egy rendkívül megbízható és sokoldalú vezérlőelem, amely ideális választás ipari automatizálási és vezérlési alkalmazásokhoz. Ez a komplett világító nyomógomb fehér, szögletes kialakítású, 16 mm-es szerelési átmérővel rendelkezik, és rugós visszatérítésű mechanizmussal működik.
A nyomógomb műszaki paraméterei kifejezetten a nagy igénybevételű ipari környezethez lettek optimalizálva. A termék 1 NO (záró) érintkezővel rendelkezik, ami lehetővé teszi a megbízható áramköri vezérlést. A Faston csatlakozók (2,8 x 0,5 mm) gyors és biztonságos elektromos bekötést biztosítanak. A nyomógomb működtetését integrált LED világítás teszi jól láthatóvá, amely 12-24 V AC/DC tápfeszültséggel működik, így rugalmasan illeszkedik különböző vezérlőrendszerekhez. A működtetéshez szükséges erő 3,5 N, ami megfelelő visszajelzést ad a kezelő számára, ugyanakkor nem igényel túlzott erőkifejtést.
A Harmony XB6 nyomógomb kiemelkedő mechanikai és elektromos paraméterekkel büszkélkedhet. IP65-ös védettségének köszönhetően por és vízsugár ellen védett, ami alkalmassá teszi mostoha környezetben történő használatra is. A műanyag előlap mögött elhelyezkedő ezüstötvözet (Ag/Ni) érintkezők hosszú élettartamot és megbízható működést garantálnak. Az üzemi hőmérséklet-tartomány -25°C és +70°C között van, így szélsőséges körülmények között is megbízhatóan működik. A termék villamos élettartama figyelemre méltó: 1.000.000 kapcsolási ciklus AC-15 és DC-13 kategóriában, 230 V-on. A rövidzárlat elleni védelmet 6 A-es gG típusú olvadóbiztosító biztosítja. A termék névleges szigetelési feszültsége 250 V (3-as szennyezettségi fokozat mellett), míg a névleges lökőfeszültség-állóság 4 kV az IEC 60947-1 szabványnak megfelelően.
A nyomógomb fizikai méretei kompakt kialakítást tesznek lehetővé: 18 mm széles és magas, míg a teljes mélysége 57 mm. A panel vastagsága 1-6 mm között lehet a megfelelő rögzítéshez. A termék szerelése egyszerű, a panel kivágási rajzok egyértelműen mutatják a szükséges 16,2 mm átmérőjű furatot. A XB6CW1B1B szabványos megfelelősége kiterjedt: IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C 4520, JIS C 852, IEC 60947-5-5 szabványoknak felel meg, és rendelkezik CSA, CCC, UL és GOST tanúsítványokkal. A nyomógomb megfelel a Class II (IEC 61140) érintésvédelmi osztálynak. NEMA védettségi fokozata NEMA 13, NEMA 4 és NEMA 4X mind az UL 50, mind a CSA C22.2 No 94 szabványok szerint.

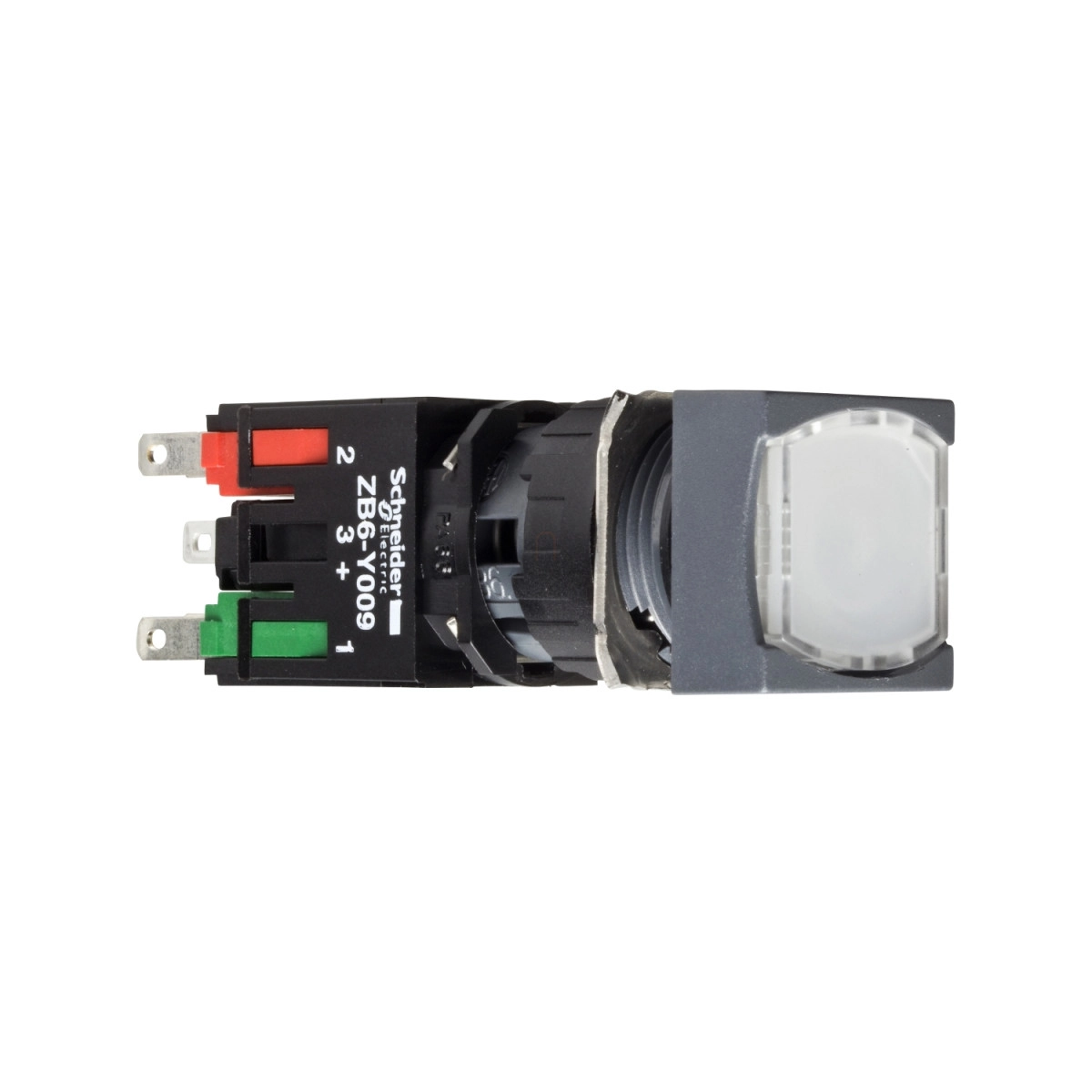

Schneider Electric Harmony XB6 - XB6CW1B1B - Ø16 komplett világító nyomógomb, szögletes, fehér műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett világító nyomógomb
Rövid név: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőfej alakja: Szögletes
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Fehér süllyesztett, jelöletlen
Érintkezők típusa és összetétele: 1 NO (záró)
Érintkező működése: Lassú-bontású
Csatlakozók - kapcsok: Faston csatlakozók, csatlakozóméret: 2,8 x 0,5 mm
Fényforrás: LED
Izzófoglalat: Integrált LED
Névleges tápfeszültség: 12...24 V AC/DC
Kiegészítő információk
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 57 mm
Kapcsok leírása ISO n°1: (13-14)NO
Üzemi pozíció: Bármilyen pozíció
Pozitív nyitás: Az IEC 60947-5-1 K függeléknek megfelelően
Működési út: 1 mm (NO elektromos állapotváltás), 3,5 mm (teljes út)
Működtetési erő: 3,5 N NO elektromos állapotváltás
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 6 A-es gG típusú olvadóbiztosító
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1-nek megfelelően
Névleges lökőfeszültség-állóság: 4 kV az IEC 60947-1-nek megfelelően
Elektromos jellemzők
Névleges üzemi áram: 3 A 120 V-nál, AC-15, B300 az IEC 60947-5-1-nek megfelelően
1,5 A 240 V-nál, AC-15, B300 az IEC 60947-5-1-nek megfelelően
0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1-nek megfelelően
0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1-nek megfelelően
Villamos élettartam: 1000000 ciklus, AC-15 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléknek megfelelően
1000000 ciklus, DC-13 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléknek megfelelően
Villamos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA mellett 90%-os konfidenciaszinttel az IEC 60947-5-4-nek megfelelően
Jelzés típusa: Állandó
Tápfeszültség határok: 6...30 V AC/DC
Áramfelvétel: 15 mA
Túlfeszültség-állóság: 1 kV közvetlen érintkezés az IEC 61000-4-5-nek megfelelően
2 kV szabad levegőben az IEC 61000-4-5-nek megfelelően
Környezeti feltételek
Védettségi fokozat: IP65 az IEC 60529-nek megfelelően
NEMA védettségi fokozat: NEMA 13, NEMA 4, NEMA 4X az UL 50 és CSA C22.2 No 94 szerint
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Elektromos áramütés elleni védelmi osztály: II. osztály az IEC 61140-nek megfelelően
Szabványok: IEC 60947-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C 4520, JIS C 852, IEC 60947-5-5
Terméktanúsítványok: CSA, CCC, UL, GOST
Mechanikai jellemzők
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6-nak megfelelően
5 gn (f= 2...500 Hz) az IEC 60068-2-6-nak megfelelően
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27-nek megfelelően
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27-nek megfelelően
