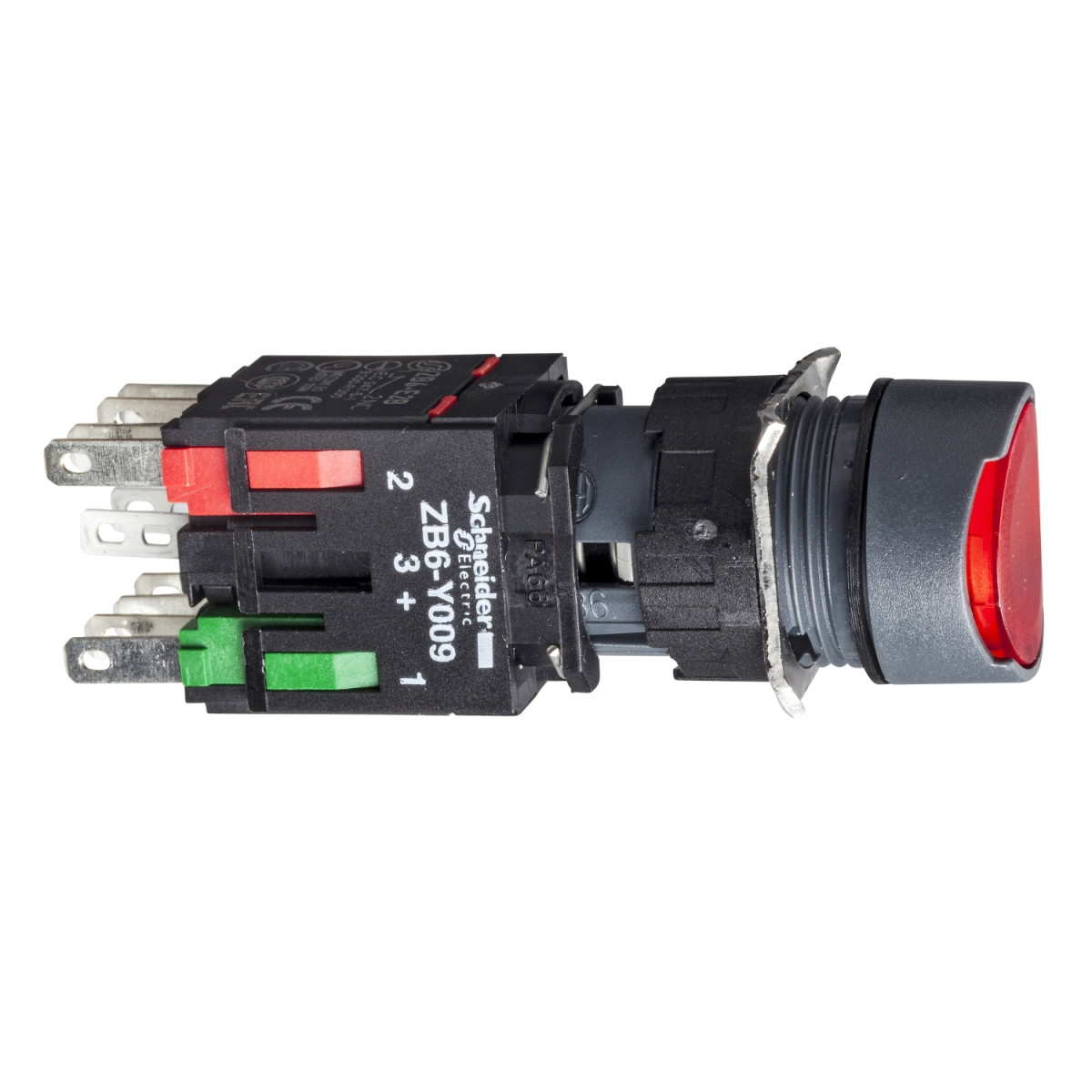

A Schneider Electric Harmony XB6 termékcsalád XB6AW4B2B típusú, komplett világító nyomógombja innovatív megoldást kínál az ipari vezérlőpanelek és kapcsolószekrények kialakításához. Ez a 16 mm átmérőjű, piros színű, süllyesztett kialakítású nyomógomb tökéletes választás olyan alkalmazásokhoz, ahol fontos a megbízható működés és a jól látható visszajelzés.
A termék rugós visszatérésű működtetéssel rendelkezik, ami biztosítja, hogy a gomb mindig visszatérjen alaphelyzetbe a megnyomás után. A nyomógomb 1 NC (alaphelyzetben zárt) érintkezővel van ellátva, amely lassú bontású működést biztosít. A vezérlési áramkörökhöz Faston csatlakozókon keresztül kapcsolódik, melyek mérete 2,8 x 0,5 mm. A beépített LED világítás 12-24 V AC/DC tápfeszültséggel működtethető, a feszültség határértékek 6-30 V AC/DC között mozoghatnak. A világítás típusa állandó, ami azt jelenti, hogy a LED folyamatosan világít, amikor a megfelelő tápfeszültség jelen van, áramfelvétele mindössze 15 mA.
A Harmony XB6AW4B2B nyomógomb kiváló műszaki paraméterekkel rendelkezik, amelyek hosszú élettartamot és megbízható működést garantálnak. A termék IP65 védettségi fokozattal bír az IEC 60529 szabvány szerint, ami por elleni teljes védelmet és vízsugár elleni védelmet jelent. Emellett megfelel a NEMA 4, 4X és 13 előírásainak is, ami tovább növeli a termék alkalmazhatóságát különböző ipari környezetekben. Az érintkezők ezüst ötvözetből (Ag/Ni) készülnek, ami kiváló elektromos vezetőképességet biztosít. A névleges szigetelési feszültség 250 V (3-as szennyezettségi fokozat mellett), a névleges lökőfeszültség-állóság pedig 4 kV az IEC 60947-1 szabvány szerint. A termék névleges üzemi árama változó a kapcsolási módtól függően: AC-15 üzemmódban 120 V-nál 3 A, 240 V-nál 1,5 A, míg DC-13 üzemmódban 250 V-nál 0,1 A, 125 V-nál 0,22 A. A termék elektromos élettartama lenyűgöző: 1.000.000 kapcsolási ciklus AC-15 és DC-13 üzemmódban is, 230 V-on, 3600 kapcsolás/óra üzemi frekvencia mellett, 0,5 terhelési tényezővel az IEC 60947-5-1 szabvány C függeléke szerint.
A termék méretei kompakt kialakítást tesznek lehetővé: a teljes szélesség és magasság egyaránt 18 mm, míg a mélység 57 mm. A nyomógomb 1-6 mm vastagságú panelbe szerelhető, a szerelési nyílás átmérője 16,2 mm. A működtetési út 3,5 mm teljes úthosszú, ebből 2 mm-nél következik be az NC érintkező állapotváltozása, a működtetési erő 4,5 N. A termék számos nemzetközi szabványnak megfelel, köztük az IEC 60947-5-1, IEC 60947-1, IEC 60947-5-5, valamint a CSA C22.2 No 14, UL, GOST és CCC tanúsítványokkal is rendelkezik, ami biztosítja a globális alkalmazhatóságot.
Schneider Electric Harmony XB6 - XB6AW4B2B műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Termék típusa: Komplett világító nyomógomb
Rövid terméknév: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Piros süllyesztett, jelölés nélküli
Érintkezők típusa és összetétele: 1 NC
Érintkező működés: Lassú bontású
Csatlakozások - kapcsok: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Fényforrás: LED
Izzófoglalat: Integrált LED
Névleges tápfeszültség: 12...24 V AC/DC
Kiegészítő információk
Teljes szélesség: 18 mm
Teljes magasság: 18 mm
Teljes mélység: 57 mm
Kapcsok leírása ISO n°1: (21-22)NC
Üzemeltetési helyzet: Bármely pozíció
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Működési út: 2 mm (NC elektromos állapotváltozás), 3,5 mm (teljes út)
Működtetési erő: 4,5 N NC elektromos állapotváltozáskor
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 6 A olvadóbiztosíték típus gG
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fokozat) IEC 60947-1 szerint
Névleges lökőfeszültség-állóság: 4 kV IEC 60947-1 szerint
Üzemeltetési jellemzők
Névleges üzemi áram: 3 A 120 V-nál, AC-15, B300 IEC 60947-5-1 szerint
1,5 A 240 V-nál, AC-15, B300 IEC 60947-5-1 szerint
0,1 A 250 V-nál, DC-13, R300 IEC 60947-5-1 szerint
0,22 A 125 V-nál, DC-13, R300 IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függeléke szerint
1000000 ciklus, DC-13 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA mellett 90 % megbízhatósági szinttel IEC 60947-5-4 szerint
Jelzés és világítás
Jelzés típusa: Állandó
Tápfeszültség határértékek: 6...30 V AC/DC
Áramfogyasztás: 15 mA
Lökőfeszültség ellenállás: 1 kV közvetlen érintkezés IEC 61000-4-5 szerint, 2 kV szabad levegőben IEC 61000-4-5 szerint
Környezeti jellemzők
Védelem kezelése: TC
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete üzemeltetéshez: -25...70 °C
Elektromos érintésvédelmi osztály: II. osztály IEC 61140 szerint
IP védettségi fokozat: IP65 IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4, NEMA 4X UL 50 és CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, JIS C 852, IEC 60947-5-1, JIS C 4520, IEC 60947-5-5, IEC 60947-1
Termék tanúsítványok: GOST, CSA, UL, CCC
Mechanikai jellemzők
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra IEC 60068-2-27 szerint
Elektromágneses kompatibilitás
Gyors tranziensekkel szembeni ellenállás: 2 kV IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezésre (fém részeken) IEC 61000-4-2 szerint, 8 kV szabad levegőben (szigetelő részeken) IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály IEC 55011 szerint
