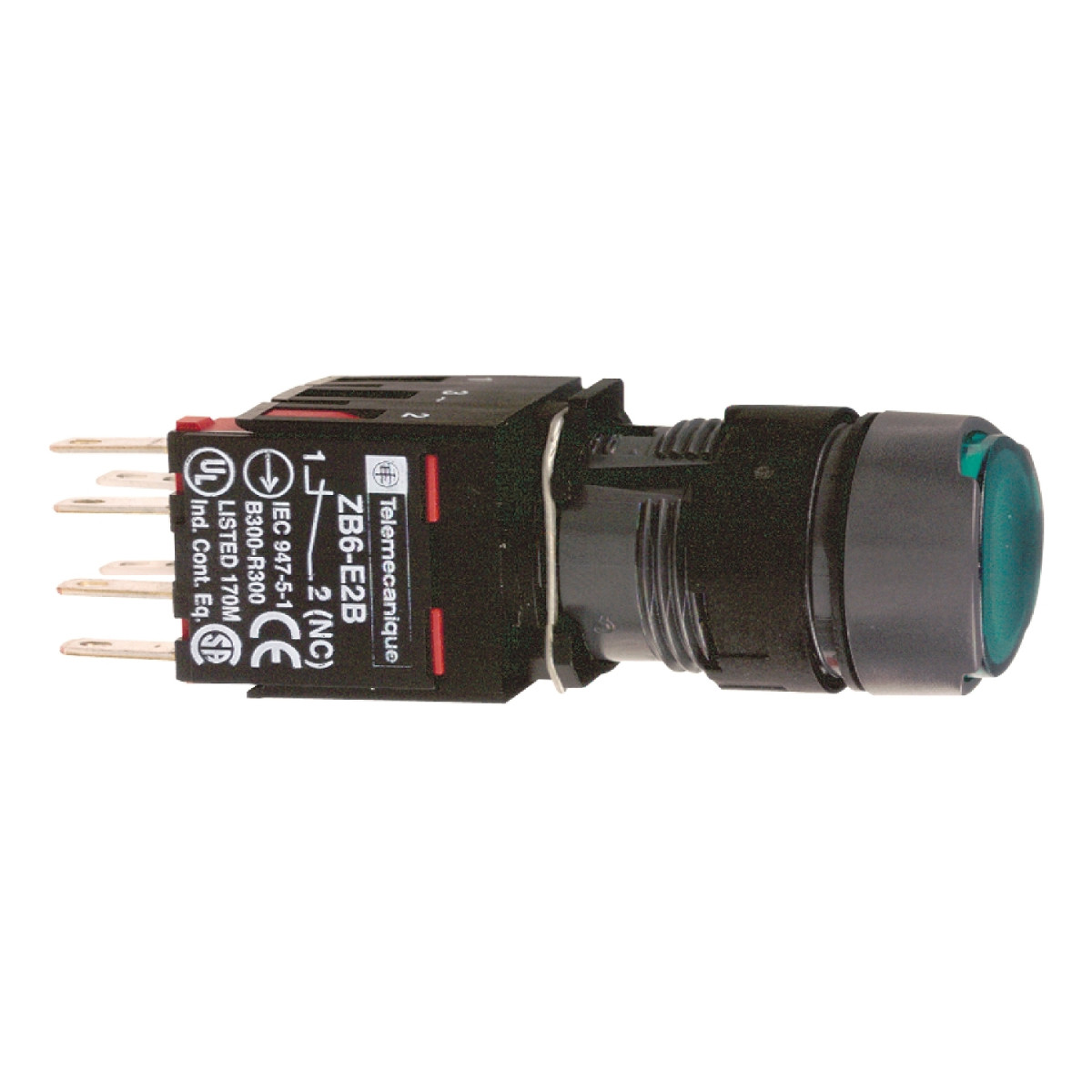

A Schneider Electric Harmony XB6 termékcsaládhoz tartozó XB6AW3B5B egy komplett világító nyomógomb, amely professzionális vezérléstechnikai alkalmazásokhoz készült. Ez a 16 mm-es átmérőjű, zöld színű, süllyesztett kialakítású nyomógomb tökéletes választás ipari környezetben, vezérlőpanelekbe vagy gépekbe történő beépítéshez, ahol a megbízhatóság és az egyértelmű vizuális visszajelzés elengedhetetlen.
A nyomógomb kiemelkedő tulajdonsága, hogy rugós visszatérítésű működési mechanizmussal rendelkezik, amely biztosítja, hogy a gomb használat után automatikusan visszatérjen alaphelyzetébe. A termék 1 NO (normally open - alaphelyzetben nyitott) és 1 NC (normally closed - alaphelyzetben zárt) érintkezővel rendelkezik, amelyek ideális konfigurációt biztosítanak különböző vezérlési feladatokhoz. Az érintkezők anyaga ezüst ötvözet (Ag/Ni), amely kitűnő elektromos vezetőképességet és hosszú élettartamot biztosít. A termék lassú bontású érintkező működéssel rendelkezik, és pozitív nyitású tulajdonsága megfelel az IEC 60947-5-1 szabvány K mellékletének, ami biztonsági alkalmazásoknál előnyös.
A nyomógomb integrált LED-es megvilágítással rendelkezik, amely 12-24 V AC/DC tápfeszültséggel működik, de a tápfeszültség 6-30 V AC/DC tartományban is elfogadható. A világítás típusa állandó (steady), áramfelvétele 15 mA. A csatlakoztatás Faston csatlakozókkal történik, 2,8 x 0,5 mm-es méretben, ami gyors és megbízható bekötést tesz lehetővé. A termék érintésvédelmi osztálya Class II az IEC 61140 szerint, ami fokozott biztonságot jelent. Az IP65-ös védettség (IEC 60529 szerint) biztosítja a por és víz elleni védelmet, a NEMA 13, NEMA 4 és NEMA 4X minősítés pedig szintén a kiváló környezeti ellenállóképességre utal.
A termék műszaki jellemzői között említésre méltó a kiváló üzemi élettartama: 1 millió kapcsolási ciklus AC-15 és DC-13 terhelésnél 230 V feszültségen, <3600 kapcsolás/óra működési gyakoriság mellett, 0,5-ös terhelési tényezővel. A műszaki jellemzőket tovább erősítik a kiemelkedő környezeti ellenálló képességek: -25...+70 °C üzemi hőmérséklet, ±3 mm / 5 g vibráció állóság (2-500 Hz tartományban), 30 g / 50 g ütésállóság. A termék ellenáll az elektromágneses zavaroknak is: 2 kV-os gyors tranziens, 1 kV/2 kV túlfeszültség, 10 V/m elektromágneses mezők ellen védett, és 6 kV / 8 kV elektrosztatikus kisülésekkel szemben is ellenálló. A nyomógomb teljes mélysége 57 mm, szélessége és magassága egyaránt 18 mm, így kompakt kialakítást tesz lehetővé. Az XB6AW3B5B nyomógomb számos nemzetközi szabványnak és tanúsítványnak megfelel, köztük: IEC 60947-5-1, IEC 60947-1, CSA C22.2 No 14, UL, GOST, CCC, CSA.
Schneider Electric Harmony XB6 - XB6AW3B5B - Ø16 komplett világító nyomógomb, zöld műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Termék vagy alkatrész típusa: Komplett világító nyomógomb
Eszköz rövid neve: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének formája: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Zöld süllyesztett, jelöletlen
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontású
Csatlakozás - kapcsok: Faston csatlakozók, csatlakozó méret: 2,8 x 0,5 mm
Fényforrás: LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 12...24 V AC/DC
Kiegészítő adatok
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 57 mm
Kapcsok leírása ISO n°1: (21-22)NC, (13-14)NO
Működési pozíció: Bármely pozíció
Pozitív nyitás: IEC 60947-5-1 K mellékletnek megfelelően
Működési út: 1 mm (NO elektromos állapot változás), 2 mm (NC elektromos állapot változás), 3,5 mm (teljes út)
Működtetési erő: 3,5 N NO elektromos állapot változás, 4,5 N NC elektromos állapot változás
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 6 A patronos biztosíték gG típus
Névleges szigetelési feszültség: 250 V (3-as szennyezettségi fok) IEC 60947-1 szerint
Névleges impulzus-állósági feszültség: 4 kV IEC 60947-1 szerint
Névleges üzemi áram: 3 A 120 V-nál, AC-15, B300 IEC 60947-5-1 szerint, 1,5 A 240 V-nál, AC-15, B300 IEC 60947-5-1 szerint, 0,1 A 250 V-nál, DC-13, R300 IEC 60947-5-1 szerint, 0,22 A 125 V-nál, DC-13, R300 IEC 60947-5-1 szerint
Villamos élettartam: 1000000 ciklus, AC-15 230 V-nál, <3600 ciklus/óra működési gyakoriság, 0,5 terhelési tényező IEC 60947-5-1 C melléklet szerint, 1000000 ciklus, DC-13 230 V-nál, <3600 ciklus/óra működési gyakoriság, 0,5 terhelési tényező IEC 60947-5-1 C melléklet szerint
Villamos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA esetén 90 %-os konfidencia szinttel IEC 60947-5-4 szerint
Jelzés típusa: Folyamatos
Tápfeszültség határok: 6...30 V AC/DC
Áramfelvétel: 15 mA
Környezeti jellemzők
Védőkezelés: TC
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -25...70 °C
Elektromos áramütés elleni védelmi osztály: II. osztály IEC 61140 szerint
IP védettségi fokozat: IP65 IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4, NEMA 4X
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, JIS C 4520, IEC 60947-5-1, JIS C 852, IEC 60947-1, IEC 60947-5-5
Termék tanúsítványok: UL, GOST, CCC, CSA
Ellenállóképesség
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) IEC 61000-4-2 szerint, 8 kV szabad levegőben (szigetelő részeken) IEC 61000-4-2 szerint
Elektromágneses emisszió: B osztály IEC 55011 szerint
