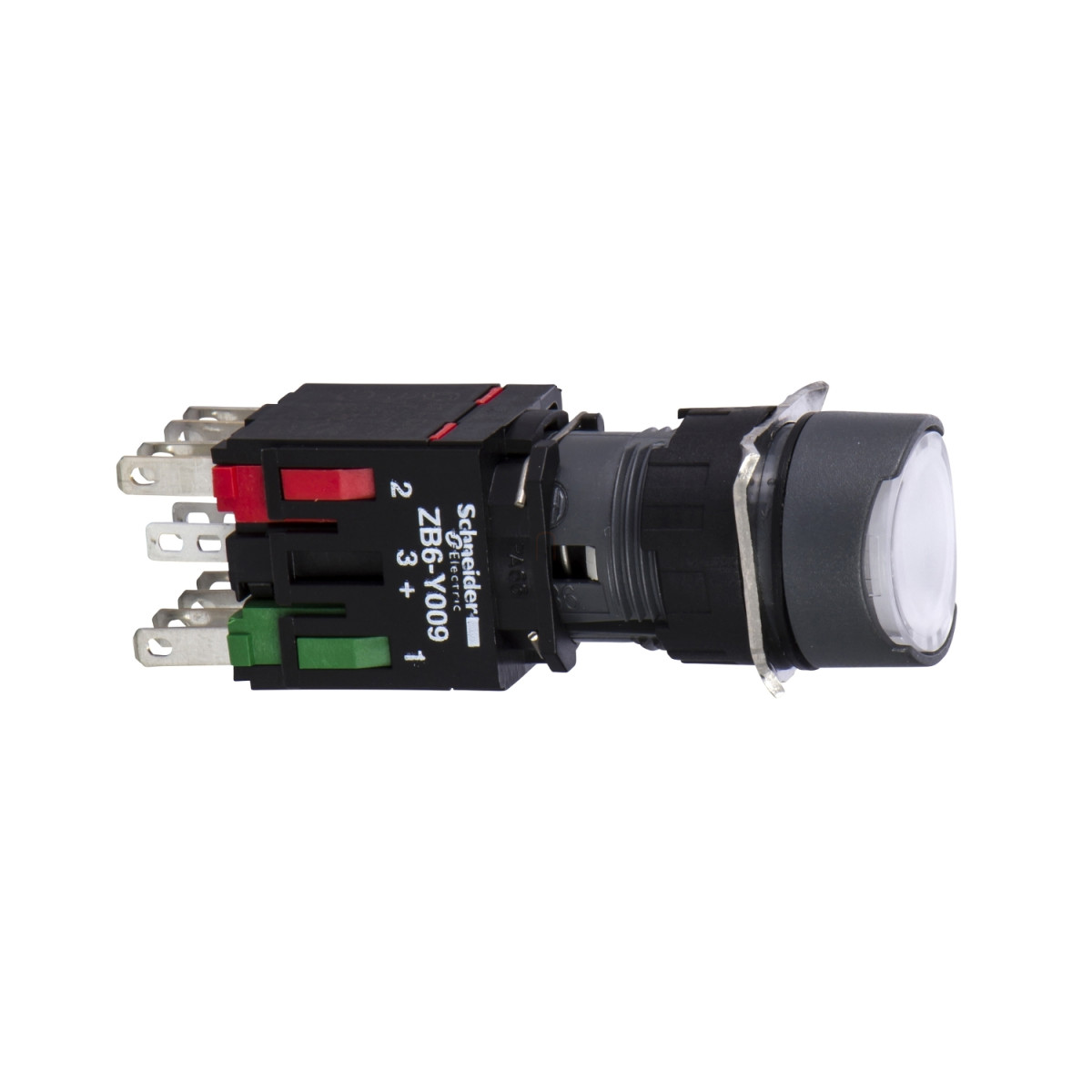

A Schneider Electric Harmony XB6 sorozatba tartozó XB6AW1B5B világító nyomógomb egy kompakt, mindössze 16 mm átmérőjű vezérlőeszköz, amely ideális megoldás ipari vezérlőpultok, kezelőfelületek és gépek működtetéséhez. Ez a fehér, süllyesztett kivitelű nyomógomb tökéletes választás olyan alkalmazásokhoz, ahol a helytakarékos kialakítás mellett szükség van a megbízható működésre és a vizuális visszajelzésre.
A termék műszaki kialakítása rugalmas felhasználást tesz lehetővé: 1 NO (záró) és 1 NC (nyitó) érintkezővel rendelkezik, így különböző vezérlési feladatokhoz alkalmazható. Működtetése rugós visszatérítésű, azaz elengedés után automatikusan alapállapotba tér vissza. A beépített LED világítás 12-24 V AC/DC tápfeszültséggel működtethető, fénye állandó (steady) típusú. Áramfelvétele mindössze 15 mA, a tápfeszültség megengedett tartománya 6-30 V AC/DC, így széles körben használható ipari környezetben.
A kapcsoló műszaki paraméterei lenyűgözőek: a névleges szigetelési feszültség (Ui) 250 V, a lökőfeszültség-állóság (Uimp) 4 kV az IEC 60947-1 szabvány szerint. Az üzemi áram (Ie) AC-15 üzemmódban 3 A 120 V-nál és 1,5 A 240 V-nál, míg DC-13 üzemmódban 0,22 A 125 V-nál és 0,1 A 250 V-nál. Ez a sokoldalúság teszi lehetővé különböző terhelések megbízható kapcsolását. Az elektromos élettartam figyelemre méltó: 1 millió kapcsolási ciklus AC-15 és DC-13 üzemmódban is. A termék IP65 védettséggel rendelkezik az IEC 60529 szerint, valamint megfelel a NEMA 13, 4 és 4X követelményeinek is, így por és víz ellen védett. Ez lehetővé teszi zord ipari környezetben való alkalmazását is.
A telepítés egyszerű: a nyomógomb 16 mm-es furatba szerelhető, 1-6 mm vastagságú panelbe. A kapcsolódás Faston csatlakozókkal történik (2,8 x 0,5 mm). A termék fizikai méretei kompaktak: a teljes szélesség és magasság 18 mm, míg a teljes mélység 57 mm. A működtetési út 1 mm (NO állapotváltásnál), 2 mm (NC állapotváltásnál), összesen 3,5 mm. A működtetési erő 3,5 N az NO és 4,5 N az NC érintkezők állapotváltozásához. Az érintkezők anyaga ezüstötvözet (Ag/Ni), ami kiváló vezetőképességet és hosszú élettartamot biztosít. A termék rendelkezik pozitív nyitással az IEC 60947-5-1 K függelék szerint, ami biztonsági alkalmazásokban különösen fontos. Rövidzárlat elleni védelemként 6 A-es gG típusú olvadóbiztosíték ajánlott.
Schneider Electric Harmony XB6 - XB6AW1B5B - Ø16 komplett világító nyomógomb, fehér műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB6
Terméktípus: Komplett világító nyomógomb
Eszköz rövid neve: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérítésű
Működtető profilja: Fehér süllyesztett, jelöletlen
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működése: Lassú bontás
Csatlakozások - kivezetések: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Fényforrás: LED
Izzó foglalat: Integrált LED
Névleges tápfeszültség: 12...24 V AC/DC
Kiegészítő információk
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 57 mm
Kapcsok leírása ISO n°1: (13-14)NO, (21-22)NC
Működési pozíció: Bármilyen pozíció
Pozitív nyitás: Megfelel az IEC 60947-5-1 K függeléknek
Működési út: 1 mm (NO elektromos állapotváltás), 2 mm (NC elektromos állapotváltás), 3,5 mm (teljes út)
Működtetési erő: 3,5 N NO elektromos állapotváltás, 4,5 N NC elektromos állapotváltás
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 6 A gG típusú olvadóbiztosíték
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fok) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 120 V-nál, AC-15, B300 az IEC 60947-5-1 szerint, 1,5 A 240 V-nál, AC-15, B300 az IEC 60947-5-1 szerint, 0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint, 0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint, 1000000 ciklus, DC-13 230 V-nál, működési sebesség <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA esetén 90 %-os konfidencia szinttel az IEC 60947-5-4 szerint
Jelzés típusa: Folyamatos
Tápfeszültség határértékek: 6...30 V AC/DC
Áramfelvétel: 15 mA
Túlfeszültség-állóság: 1 kV közvetlen érintkezés az IEC 61000-4-5 szerint, 2 kV szabad levegőben az IEC 61000-4-5 szerint
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -25...70 °C
Áramütés elleni védelem osztálya: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13 az UL 50 szerint, NEMA 4 az UL 50 szerint, NEMA 4X az UL 50 szerint, NEMA 13 a CSA C22.2 No 94 szerint, NEMA 4 a CSA C22.2 No 94 szerint, NEMA 4X a CSA C22.2 No 94 szerint
Szabványok: CSA C22.2 No 14, IEC 60947-5-5, JIS C 4520, IEC 60947-1, JIS C 852, IEC 60947-5-1
Terméktanúsítványok: GOST, UL, CSA, CCC
Rezgésállóság: +/- 3 mm (f= 2...500 Hz) az IEC 60068-2-6 szerint, 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Gyors tranziensekkel szembeni ellenállás: 2 kV az IEC 61000-4-4 szerint
Elektromágneses mezőkkel szembeni ellenállás: 10 V/m az IEC 61000-4-3 szerint
Elektrosztatikus kisülésekkel szembeni ellenállás: 6 kV érintkezéskor (fém részeken) az IEC 61000-4-2 szerint, 8 kV szabad levegőben (szigetelő részeken) az IEC 61000-4-2 szerint
Elektromágneses kibocsátás: B osztály az IEC 55011 szerint
