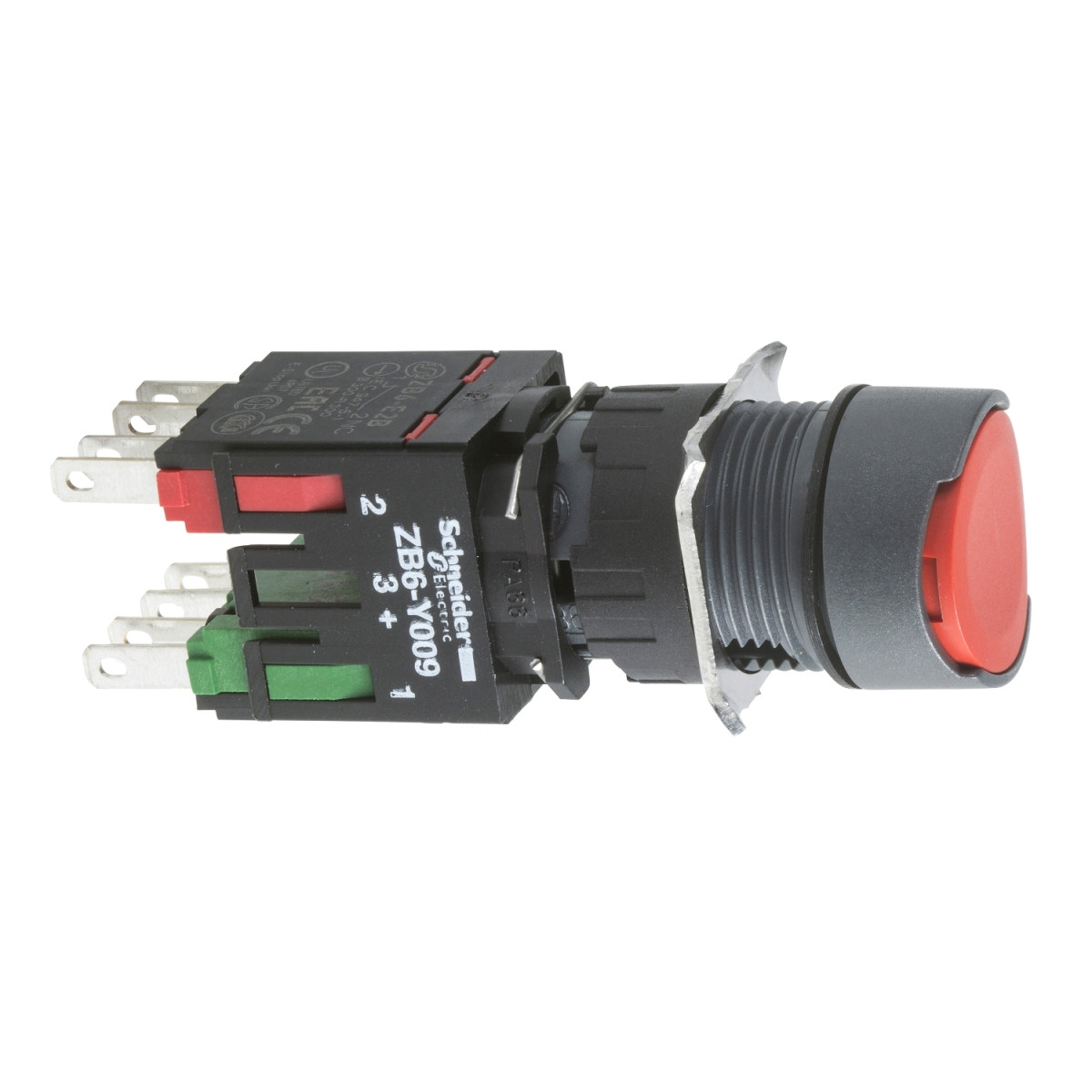

A Schneider Electric Harmony XB6AA45B egy komplett nyomógomb, amely a Harmony XB6 termékcsalád része. Ez a piros színű, jelölés nélküli nyomógomb ideális választás különböző vezérlési feladatokhoz, ahol megbízható és tartós megoldásra van szükség. Az XB6AA45B cikkszámú termék 16 mm-es rögzítési átmérővel rendelkezik, ami szabványos méret a legtöbb ipari alkalmazásban.
A nyomógomb műszaki paramétereiben kiemelkedik a kiváló tartóssága, amit a 2.000.000 ciklusos mechanikai élettartam igazol. A kapcsolási képesség szempontjából fontos, hogy 1 NO (záró) + 1 NC (nyitó) érintkezővel van felszerelve, amelyek ezüstötvözet (Ag/Ni) anyagból készültek a kiváló elektromos vezetőképesség biztosítása érdekében. Az érintkezők működése lassú bontású (slow-break), ami bizonyos alkalmazásoknál előnyös lehet. A csatlakozás Faston csatlakozókkal történik, amelyek mérete 2,8 x 0,5 mm.
Az XB6AA45B nyomógomb kiemelkedő elektromos jellemzőkkel rendelkezik: 3 A áramot képes kapcsolni 120 V-on AC-15 üzemmódban, illetve 1,5 A-t 240 V-on. Egyenáramú terhelésnél 0,1 A-t tud kapcsolni 250 V-on, és 0,22 A-t 125 V-on DC-13 üzemmódban. A névleges szigetelési feszültség 250 V (3-as szennyezettségi fokozat mellett), a lökőfeszültség-állóság pedig 4 kV az IEC 60947-1 szabványnak megfelelően. Az elektromos élettartam 1.000.000 kapcsolási ciklus AC-15 és DC-13 üzemmódban egyaránt, 230 V-on, 3600 ciklus/óra alatti működési frekvencia mellett. A termék rendkívül megbízható, amit az elektromos megbízhatósági érték is mutat: Λ = 10^(-8) 5 V és 1 mA mellett, 90%-os konfidenciaszint mellett.
Különösen fontos a termék védettsége, amely IP65 fokozatú az IEC 60529 szabvány szerint, ami por elleni teljes védelmet és vízsugár elleni védelmet jelent. Emellett megfelel a NEMA 13, NEMA 4 és NEMA 4X követelményeinek is. A nyomógomb működési hőmérséklet-tartománya -25°C és +70°C között van, tárolási hőmérséklete pedig -40°C és +70°C között. A termék Class II érintésvédelmi osztályba tartozik az IEC 61140 szerint. Használható bármilyen pozícióban, ami nagy rugalmasságot biztosít a telepítés során.
Az XB6AA45B műszaki kialakítása lehetővé teszi a pozitív nyitást az IEC 60947-5-1 K mellékletének megfelelően. A működési út 1 mm (NO állapotváltozáskor), 2 mm (NC állapotváltozáskor), és összesen 3,5 mm (teljes út). A működtetési erő 3,5 N az NO érintkezők és 4,5 N az NC érintkezők állapotváltozásához. A rövidzárlat elleni védelem 6 A-es gG típusú olvadóbiztosítóval biztosítható. A termék kiválóan ellenáll a rezgéseknek (±3 mm és 5g 2-500 Hz frekvenciatartományban) és ütéseknek (30g/18 ms és 50g/11 ms félszinusz hullámú gyorsulás esetén). Az XB6AA45B számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, JIS C 852, JIS C 4520, IEC 60947-1 és UL 508 szabványokat, és rendelkezik CSA, GOST, CCC és UL tanúsítványokkal.
Schneider Electric Harmony XB6 - XB6AA45B műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB6
Termék típusa: Komplett nyomógomb
Rövid név: XB6
Előlap anyaga: Műanyag
Rögzítési átmérő: 16 mm
Jelzőegység fej formája: Kerek
Működtető típusa: rugós visszatérésű
Működtető profilja: Piros süllyesztett, jelölés nélküli
Érintkezők típusa és összetétele: 1 NO + 1 NC
Érintkező működés: Lassú bontás
Csatlakozások - kapcsok: Faston csatlakozók, csatlakozás mérete: 2,8 x 0,5 mm
Kiegészítő adatok
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 57 mm
Kapcsok leírása ISO n°1: (13-14)NO (21-22)NC
Működési pozíció: Bármely pozíció
Pozitív nyitás: Az IEC 60947-5-1 K mellékletének megfelelően
Működési út: 1 mm (NO elektromos állapotváltozás), 2 mm (NC elektromos állapotváltozás), 3,5 mm (teljes út)
Működési erő: 3,5 N NO elektromos állapotváltozás, 4,5 N NC elektromos állapotváltozás
Mechanikai élettartam: 2000000 ciklus
Érintkezők anyaga: Ezüstötvözet (Ag/Ni)
Rövidzárlat elleni védelem: 6 A gG típusú olvadóbiztosító
Névleges szigetelési feszültség [Ui]: 250 V (szennyezettségi fok 3) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Elektromos jellemzők
Névleges üzemi áram [Ie]: 3 A 120 V-nál, AC-15, B300 az IEC 60947-5-1 szerint
1,5 A 240 V-nál, AC-15, B300 az IEC 60947-5-1 szerint
0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-on, működési ráta <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
1000000 ciklus, DC-13 230 V-on, működési ráta <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függeléke szerint
Elektromos megbízhatóság: Λ = 10^(-8) 5 V és 1 mA esetén 90%-os konfidenciaszint mellett az IEC 60947-5-4 szerint
Környezeti jellemzők
Védőkezelés: TC
Tárolási környezeti hőmérséklet: -40…70 °C
Üzemi környezeti hőmérséklet: -25…70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 61140 szerint
IP védelmi fokozat: IP65 az IEC 60529 szerint
NEMA védelmi fokozat: NEMA 13, NEMA 4, NEMA 4X az UL 50 és CSA C22.2 No 94 szerint
Tanúsítványok és szabványok
Szabványok: IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 No 14, JIS C 852, JIS C 4520, IEC 60947-1, UL 508
Terméktanúsítványok: CSA, GOST, CCC, UL
Mechanikai ellenállás
Rezgésállóság: ± 3 mm (f= 2…500 Hz) az IEC 60068-2-6 szerint
5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
