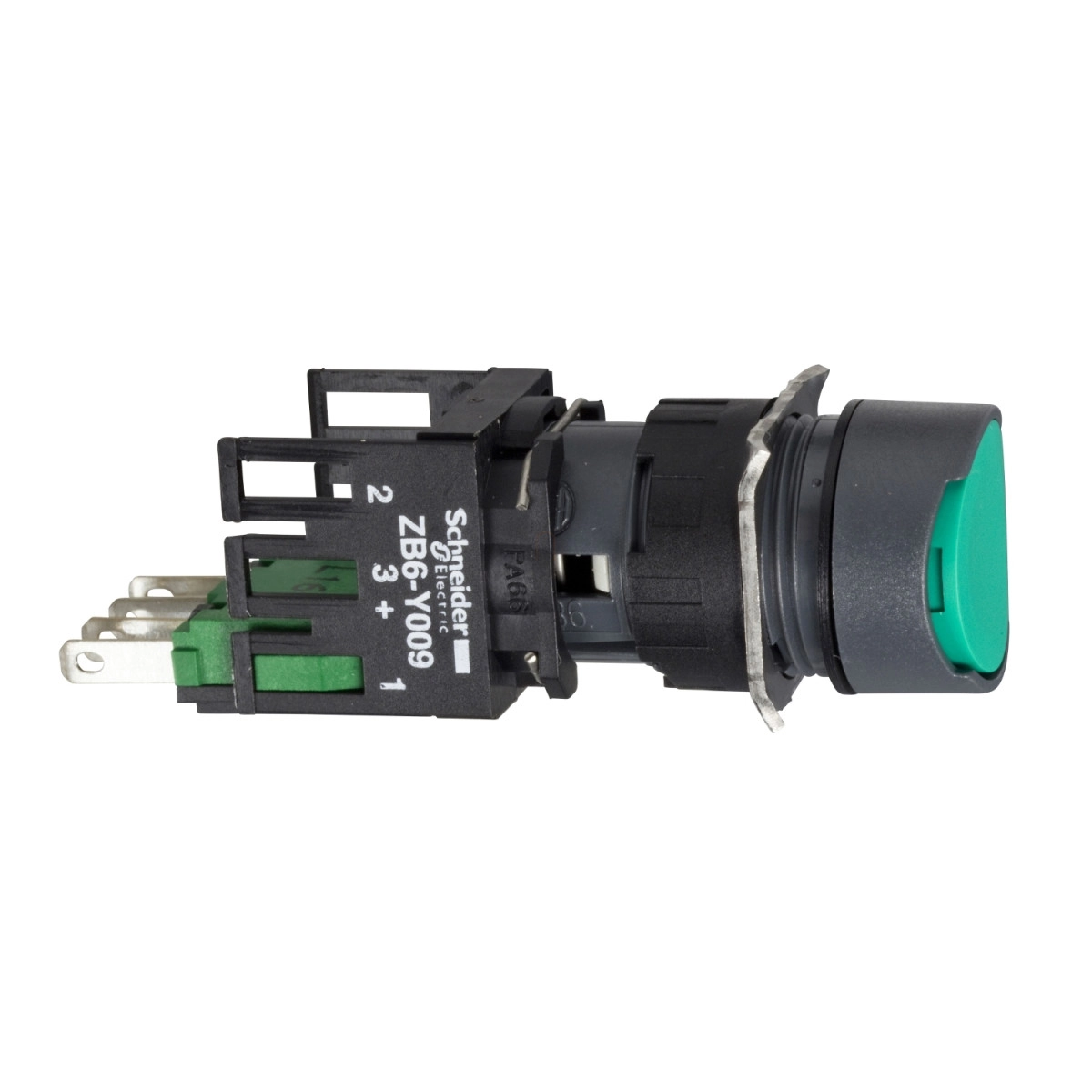

A Schneider Electric Harmony XB6AA31B egy komplett nyomógomb, amely a Harmony XB6 termékcsalád része. Ez a zöld színű, kerek fejjel rendelkező nyomógomb számos ipari és kereskedelmi alkalmazásban használható vezérlési funkciók megvalósítására. A 16 mm-es szerelési átmérőjével kompakt megoldást kínál, miközben megbízható működést biztosít.
A termék süllyesztett, jelölés nélküli, zöld kezelőfelülettel rendelkezik, ami könnyen azonosíthatóvá teszi a kezelőpanelen. Rugós visszatérítésű működtetéssel és 1NO (egy záró) érintkezővel rendelkezik, ami sokrétű felhasználási lehetőséget biztosít. Az érintkezők anyaga ezüstötvözet (Ag/Ni), ami kiváló elektromos vezetőképességet és hosszú élettartamot garantál. A nyomógomb Faston csatlakozókkal van ellátva, amelyek mérete 2,8 x 0,5 mm, megkönnyítve a gyors és biztonságos bekötést.
A XB6AA31B kiemelkedő műszaki paraméterekkel rendelkezik. A mechanikai élettartama 2 millió kapcsolási ciklus, míg elektromos élettartama 1 millió ciklus AC-15 és DC-13 esetén egyaránt, 230 V-nál, <3600 ciklus/óra működési gyakoriságnál és 0,5 terhelési tényezőnél, az IEC 60947-5-1 C függelék szerint. A névleges szigetelési feszültsége 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szabvány szerint, míg lökőfeszültség-állósága 4 kV az IEC 60947-1 szerint. A nyomógomb névleges üzemi árama 3 A 120 V-nál, 1,5 A 240 V-nál AC-15 üzemmódban (B300), valamint 0,22 A 125 V-nál és 0,1 A 250 V-nál DC-13 üzemmódban (R300), az IEC 60947-5-1 szabvány szerint.
A XB6AA31B nyomógomb különösen jól használható ipari környezetben, amit az IP65 védettségi fokozata is lehetővé tesz az IEC 60529 szabvány szerint. Emellett megfelel a NEMA 13, NEMA 4 és NEMA 4X követelményeinek is az UL 50 és CSA C22.2 No 94 szabványok szerint. A működési hőmérséklet-tartománya -25...70 °C, míg tárolási hőmérséklet-tartománya -40...70 °C. Kiemelkedő ellenállóképességgel rendelkezik rezgéssel szemben (±3 mm és 5 gn, 2...500 Hz frekvenciatartományban az IEC 60068-2-6 szerint), valamint ütésálló (30 gn 18 ms-ig és 50 gn 11 ms-ig félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint).
A termék számos nemzetközi szabványnak megfelel, beleértve az IEC 60947-5-5, IEC 60947-1, IEC 60947-5-1, UL 508, JIS C 4520, JIS C 852 és CSA C22.2 No 14 szabványokat. Rendelkezik GOST, CCC, UL és CSA tanúsítványokkal is. A XB6AA31B nyomógomb ideális választás vezérlőpanelek, gépek és berendezések kezelőfelületének kialakításához, ahol a megbízható működés és a hosszú élettartam alapvető követelmény.
Harmony XB6 - XB6AA31B műszaki adatok
Általános műszaki adatok
Termékcsalád: Harmony XB6
Terméktípus: Komplett nyomógomb
Rövid terméknév: XB6
Előlap anyaga: Műanyag
Szerelési átmérő: 16 mm
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Zöld, süllyesztett, jelöletlen
Érintkező típusa és összetétele: 1 NO (záró)
Érintkező működése: Lassú nyitás
Csatlakozások - terminálok: Faston csatlakozók, csatlakozási méret: 2,8 x 0,5 mm
Méretek és telepítés
CAD teljes szélesség: 18 mm
CAD teljes magasság: 18 mm
CAD teljes mélység: 57 mm
Terminálok leírása ISO n°1: (13-14)NO
Működési pozíció: Bármely pozíció
Pozitív nyitás: IEC 60947-5-1 K függelék szerint
Működési út: 1 mm (NO elektromos állapotváltás), 3,5 mm (teljes út)
Működtető erő: 3,5 N NO elektromos állapotváltás
Elektromos jellemzők
Mechanikai élettartam: 2000000 ciklus
Elektromos élettartam: 1000000 ciklus, AC-15 230 V-nál, működési gyakoriság <3600 ciklus/óra, terhelési tényező: 0,5 az IEC 60947-5-1 C függelék szerint
Érintkezők anyaga: Ezüst ötvözet (Ag/Ni)
Rövidzár elleni védelem: 6 A gG típusú biztosíték
Névleges szigetelési feszültség [Ui]: 250 V (3-as szennyezettségi fokozat) az IEC 60947-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 4 kV az IEC 60947-1 szerint
Névleges üzemi áram [Ie]: 3 A 120 V-nál, AC-15, B300 az IEC 60947-5-1 szerint
1,5 A 240 V-nál, AC-15, B300 az IEC 60947-5-1 szerint
0,1 A 250 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
0,22 A 125 V-nál, DC-13, R300 az IEC 60947-5-1 szerint
Környezeti jellemzők
Védőkezelés: TC
Környezeti levegőhőmérséklet tároláskor: -40...70 °C
Környezeti levegőhőmérséklet működés közben: -25...70 °C
Elektromos érintésvédelmi osztály: II. osztály az IEC 61140 szerint
IP védettségi fokozat: IP65 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13, NEMA 4, NEMA 4X az UL 50 és CSA C22.2 No 94 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-5, IEC 60947-1, JIS C 4520, IEC 60947-5-1, UL 508, JIS C 852, CSA C22.2 No 14
Terméktanúsítványok: GOST, CCC, UL, CSA
Ellenállóképesség
Rezgésállóság: ±3 mm (f=2...500 Hz) az IEC 60068-2-6 szerint
5 gn (f=2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos gyorsulás esetén az IEC 60068-2-27 szerint
Elektromos megbízhatóság: Λ = 10exp(-8) 5 V és 1 mA esetén, 90%-os konfidenciaszinten az IEC 60947-5-4 szerint
