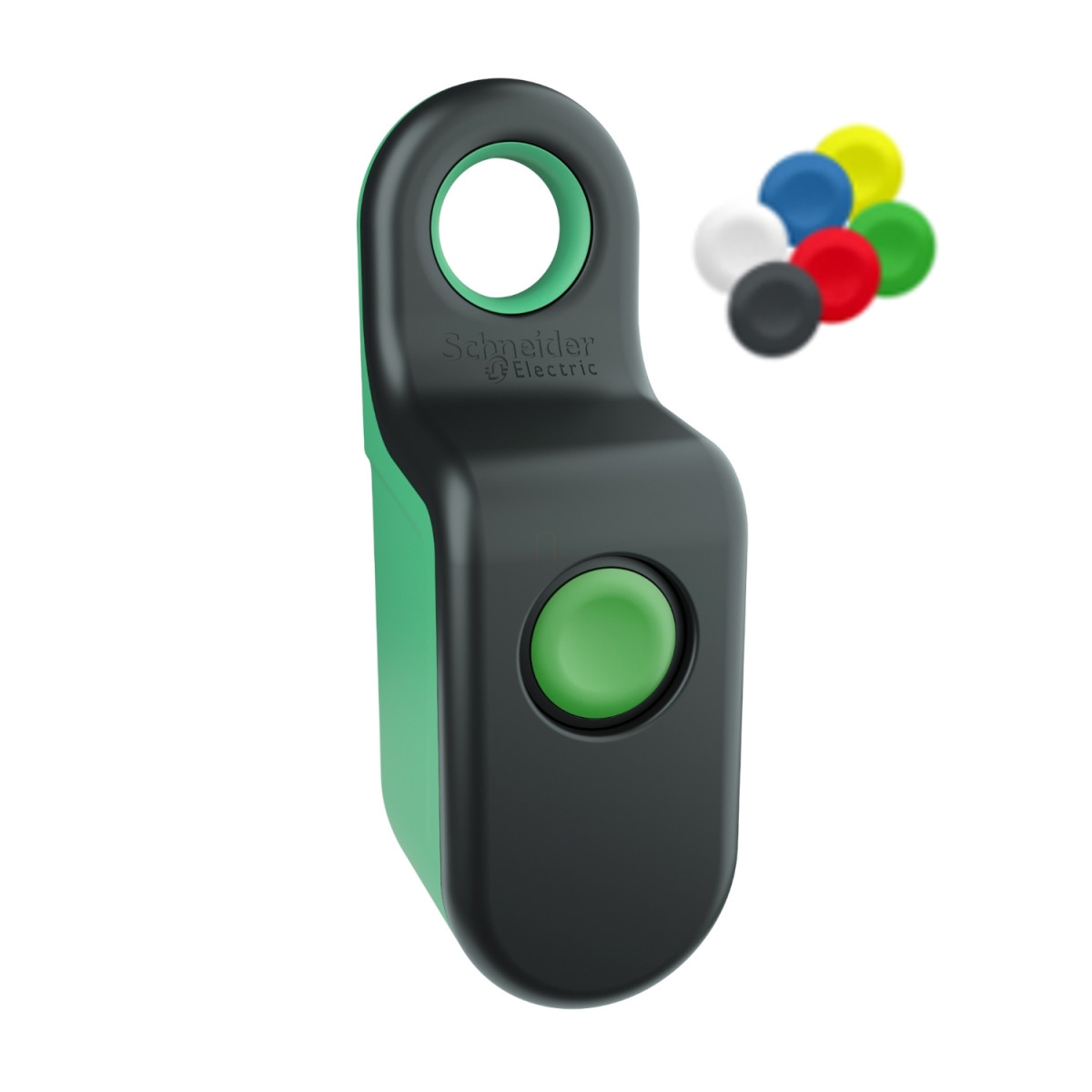

A Schneider Electric Harmony XB5R termékcsalád ZBRM21B0 kódjelű vezeték nélküli és elem nélküli nyomógombja forradalmi megoldást kínál az ipari vezérlési feladatokhoz. Ez a kompakt, hordozható kézi vezérlőegység teljes szabadságot biztosít a gépkezelőknek, miközben kiküszöböli a hagyományos vezetékezés és elemcsere problémáit.
A ZBRM21B0 készülék egy kettős működésű (FEL/LE) nyomógombbal van felszerelve, amely a Zigbee green power protokollon keresztül, 2,4 GHz-es frekvencián kommunikál. Az adó hatótávolsága lenyűgöző: nyílt terepen akár 100 méter, fém tokozásba szerelt vevő esetén 25 méter, relé-antennával kiegészítve pedig egészen 300 méterig terjed. A nyomógomb működtetéséhez szükséges erő 25 N, a teljes elmozdulási út 4,3 mm, ami ergonomikus használatot tesz lehetővé.
A műszaki paraméterek tekintetében a ZBRM21B0 kiemelkedő tulajdonságokkal rendelkezik. IP65 védettségi fokozattal rendelkezik a homloklapon (megfelel az IEC 60529 és UL Type 12 előírásoknak), valamint IK03 ütésállósági besorolással (IEC 50102 szerint). Működési hőmérséklet-tartománya -25°C és +55°C között van, tárolási hőmérséklete pedig -40°C és +70°C között. A készülék kiemelkedő mechanikai tartósságot mutat, 400 000 ciklusos élettartammal. Ütésállósága figyelemre méltó: 25 gn (6 ms időtartamú) 6000 ütésig az IEC 60068-2-27 szerint, valamint 30 gn (18 ms időtartamú) és 50 gn (11 ms időtartamú) fél-szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint. A készülék 1000 mm-es szabadesés-ellenállással rendelkezik az EN/IEC 60068-2-32 szabványnak megfelelően. A jelválasz gyorsasága is kiemelkedő - az adatátviteli idő mindössze 2 ms, a válaszidő kevesebb mint 2 ms, a kibocsátási teljesítmény pedig 3 mW.
A ZBRM21B0 készlet tartalma: 1 kézi doboz, 1 készlet sapka, 1 adó, 1 nyomógombfej (átmérő: 22 mm) és 1 rögzítőgyűrű. Az eszköz kialakítása funkcionális és ergonomikus: a kezelőegység profilja süllyesztett, a jelzőegység feje kerek, a nyomógomb rugós visszatérésű. A készülék műanyag tokozása és rögzítőgyűrűje tartós használatot biztosít ipari környezetben is. A készülék számos nemzetközi szabványnak és tanúsítványnak megfelel, többek között: UL 508, EN/IEC 60947-5-1, EN/IEC 60947-1, CSA C22.2 No 14, valamint rendelkezik C-Tick, EAC, CSA, CCC, BT 2006/95/EC és UL tanúsítványokkal.
Schneider Electric Harmony XB5R - ZBRM21B0 - komplett mobil tokozatos vezetéknélküli nyomógomb, 1db 2 impulzusos nyomógomb, 6 színű tető műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5R
Terméktípus: Vezeték nélküli és elem nélküli adó
Eszköz rövid neve: XB5R
Érintkező működés: 1 kettős működésű FEL/LE nyomógomb
Előlap anyaga: Műanyag
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22 mm
Kiegészítő információk
Készlet tartalma: 1 kézi doboz, 1 készlet sapka, 1 adó, 1 nyomógombfej átmérő: 22 mm, 1 rögzítőgyűrű
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű nyomógomb adóval
Működtető profilja: Süllyesztett
Működtető kiegészítő információ: Készlet sapkákkal
Mechanikai tartósság: 400000 ciklus
Működési út: 4.3 mm (teljes út)
Működtető erő: 25 N C/O elektromos állapot változtatás
Ütésállóság
25 gn (időtartam = 6 ms) 6000 ütésig az IEC 60068-2-27 szerint
30 gn (időtartam = 18 ms) fél-szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél-szinusz hullámú gyorsulásra az IEC 60068-2-27 szerint
Mechanikai robusztusság
Szabadesés ellenállás 1000 mm az EN/IEC 60068-2-32 szerint
Kommunikáció
Kommunikációs port protokoll: Zigbee green power 2.4 GHz-en
Maximális érzékelési távolság:
100 m nyílt terepen
25 m adó a kézi dobozban és vevő fém tokozásban
300 m adó a kézi dobozban, vevő fém tokozásban és relé-antenna használatával
Adatátviteli idő: 2 ms
Válaszidő: < 2 ms
Kibocsátási teljesítmény: 3 mW
Környezeti feltételek
Tárolási környezeti levegőhőmérséklet: -40...70 °C
Működési környezeti levegőhőmérséklet: -25...55 °C
IP védettségi fokozat: IP65 (előlap) az IEC 60529 szerint, IP65 (előlap) az UL Type 12 szerint
IK védettségi fokozat: IK03 az IEC 50102 szerint
Relatív páratartalom: 95 % 70 °C-on kondenzáció nélkül
Rezgésállóság: 5 gn (f= 11...500 Hz) az IEC 60068-2-6 szerint, +/- 10 mm (f= 2...11 Hz) az IEC 60068-2-6 szerint
