A Schneider Electric Harmony XB5R sorozatú ZB5RTC2 vezeték nélküli és elemek nélküli nyomógomb egy innovatív megoldás ipari irányítórendszerekhez, amely kiküszöböli a hagyományos vezetékes kapcsolók korlátait. Ez a fekete, gombafejű nyomógomb rugós visszatérítésű működtetővel rendelkezik, ami ideálissá teszi gyors beavatkozást igénylő alkalmazásokhoz vagy vészleállítási funkciókhoz.
A ZB5RTC2 modell a legújabb vezeték nélküli technológiát alkalmazza. Zigbee green power protokollt használ 2,4 GHz-en (IEEE 802.15.4 szabványnak megfelelően), amely rendkívül megbízható kommunikációt biztosít még ipari környezetben is. A beépített adó 16 különböző csatornán képes kommunikálni, és omnidirekcionális antennájának köszönhetően szabad térben akár 100 méter távolságig is használható. Speciális telepítési helyzetekben, megfelelő reléantennák használatával ez a távolság akár 300 méterre is növelhető. A rendkívül gyors, kevesebb mint 2 milliszekundumos válaszidő biztosítja a azonnali reakciót kritikus alkalmazásoknál.

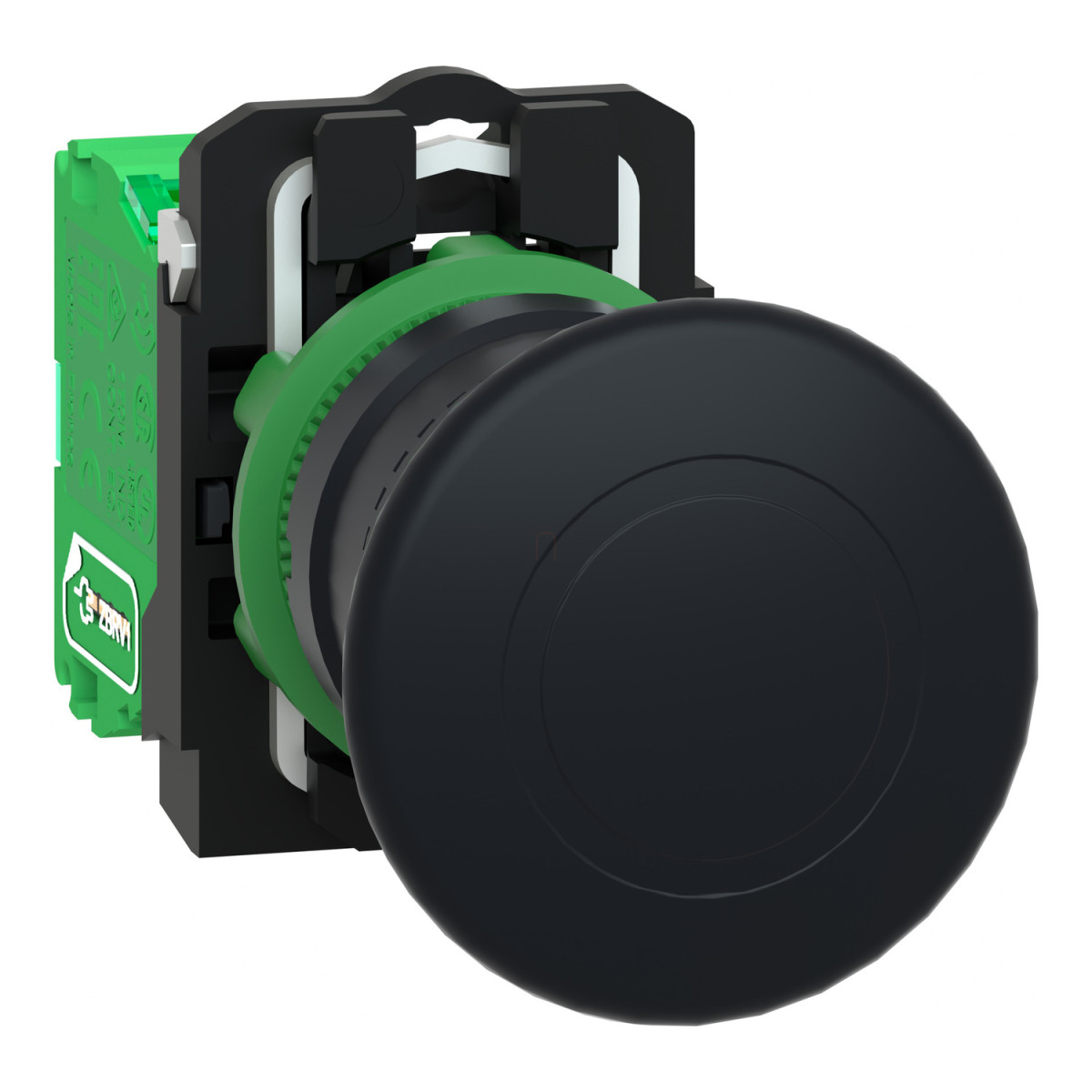

A termék fizikai kialakítása is figyelemre méltó. A fekete, 40 mm átmérőjű gombafejű nyomógombbal és sötétszürke műanyag kerettel rendelkező ZB5RTC2 modell 22 mm-es furaton keresztül szerelhető. Robusztus kialakításának köszönhetően rendkívül ellenálló: IP66/IP67/IP69/IP69K védettséggel rendelkezik az előlapi részen, ami tökéletes védelmet biztosít por, vízsugár és nagynyomású mosás ellen. A mechanikai tartósság is kiemelkedő, hiszen 1.000.000 kapcsolási ciklust garantál a gyártó. A készülék -40°C és +70°C közötti környezeti hőmérsékleten használható, és kiválóan ellenáll a rezgéseknek, ütéseknek is. Az IEC 60068-2-27 szabvány szerinti ütésállósági tesztek szerint akár 50g gyorsulást is elvisel, valamint 1000 mm-es szabadesést is kibír a készülék.
A Harmony XB5R sorozat legnagyobb előnye a telepítés egyszerűsége és rugalmassága. Mivel sem vezetékre, sem elemre nincs szüksége a működéshez, gyakorlatilag bárhová felszerelhető, ahol egy hagyományos kapcsoló elhelyezése nehézségekbe ütközne. Ez jelentős költségmegtakarítást eredményez a kábelezés és üzembe helyezés során. A ZB5RTC2 modell a ZB5RZC2 és ZBRT1 komponensekből áll, szerelése egyszerű: a rögzítőanya meghúzásához 2-2,4 Nm nyomaték szükséges. A műszaki adatok között érdemes kiemelni még az alacsony, mindössze 1 mW-os maximális teljesítményfelvételt, valamint a 3 mW adóteljesítményt, ami optimális egyensúlyt teremt a hatótávolság és az energiatakarékosság között. A készülék elektromágneses kompatibilitási vizsgálatokon is átesett, így zajos ipari környezetben is megbízhatóan működik.
Schneider Electric Harmony XB5R - ZB5RTC2 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Vezeték nélküli és elemek nélküli adó
Eszköz rövid neve: XB5R
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 40 mm
Kommunikációs jellemzők
Átviteli frekvencia: 2405 MHz
Emisszió osztály: 5M00G7W
Antenna típus: Omnidirekcionális
Kommunikációs port protokoll: Zigbee green power 2,4 GHz (IEEE 802.15.4 szabvány szerint)
Maximális érzékelési távolság: 100 m szabad térben, 25 m műanyag dobozban lévő adó és fém burkolatban lévő vevő esetén, 300 m XAL D típusú dobozban lévő adó, fém burkolatban lévő vevő és relé-antenna használata esetén
Működési jellemzők
Működtetőelem típusa: Rugós visszatérésű nyomógomb adóval
Működtetőelem profilja: Fekete gombafejű, Ø 40 mm, jelölés nélküli
Max. teljesítményfelvétel: 1 mW
Csatornák száma: 16
Modulációs technika: O-QPSK
Sávszélesség: 5 MHz
Adóteljesítmény: 3 mW
Válaszidő: < 2 ms
Mechanikai jellemzők
Beépítési mélység: 43 mm
CAD teljes magasság: 42,75 mm
CAD teljes szélesség: 27,8 mm
CAD teljes mélység: 28,8 mm
Működési úthossz: 4,3 mm (teljes út)
Működtetési erő: 10 N
Rögzítési mód: Rögzítőanya a fej alatt: 2...2,4 N.m
Környezeti jellemzők
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
Relatív páratartalom: 95% -40...70 °C, kondenzáció nélkül
IP védettség: IP66 (előlap), IP67 (előlap), IP69 (előlap), IP69K (előlap) az IEC 60529 szerint
IK védettség: IK03 az IEC 50102 szerint
Mechanikai élettartam: 1.000.000 ciklus
Ütésállóság: 25 gn (időtartam = 6 ms) 6000 ütés az IEC 60068-2-27 szerint, 30 gn (időtartam = 18 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinuszos gyorsulásra az IEC 60068-2-27 szerint
Rezgésállóság: +/- 10 mm (f= 2...11 Hz) az IEC 60068-2-6 szerint
Elektromágneses kompatibilitás
Elektrosztatikus kisülés elleni védelem: 8 kV (szabad levegőben, szigetelő részeken) az IEC 61000-4-2 szerint, 4 kV (érintkezéskor, fém részeken) az IEC 61000-4-2 szerint
Elektromágneses mezőkkel szembeni immunitás: 20 V/m (80...3000 MHz) az IEC 61000-4-3 szerint, 6 V/m (3000...6000 MHz, távolság = 20 m) az IEC 61000-4-3 szerint
Szabványok és minősítések
Termék tanúsítványok: BT 2006/95/EC, CCC, CSA, GOST, UL, C-Tick
Direktívák: 2004/108/EC - elektromágneses kompatibilitás, 1999/5/EC - R&TTE irányelv
