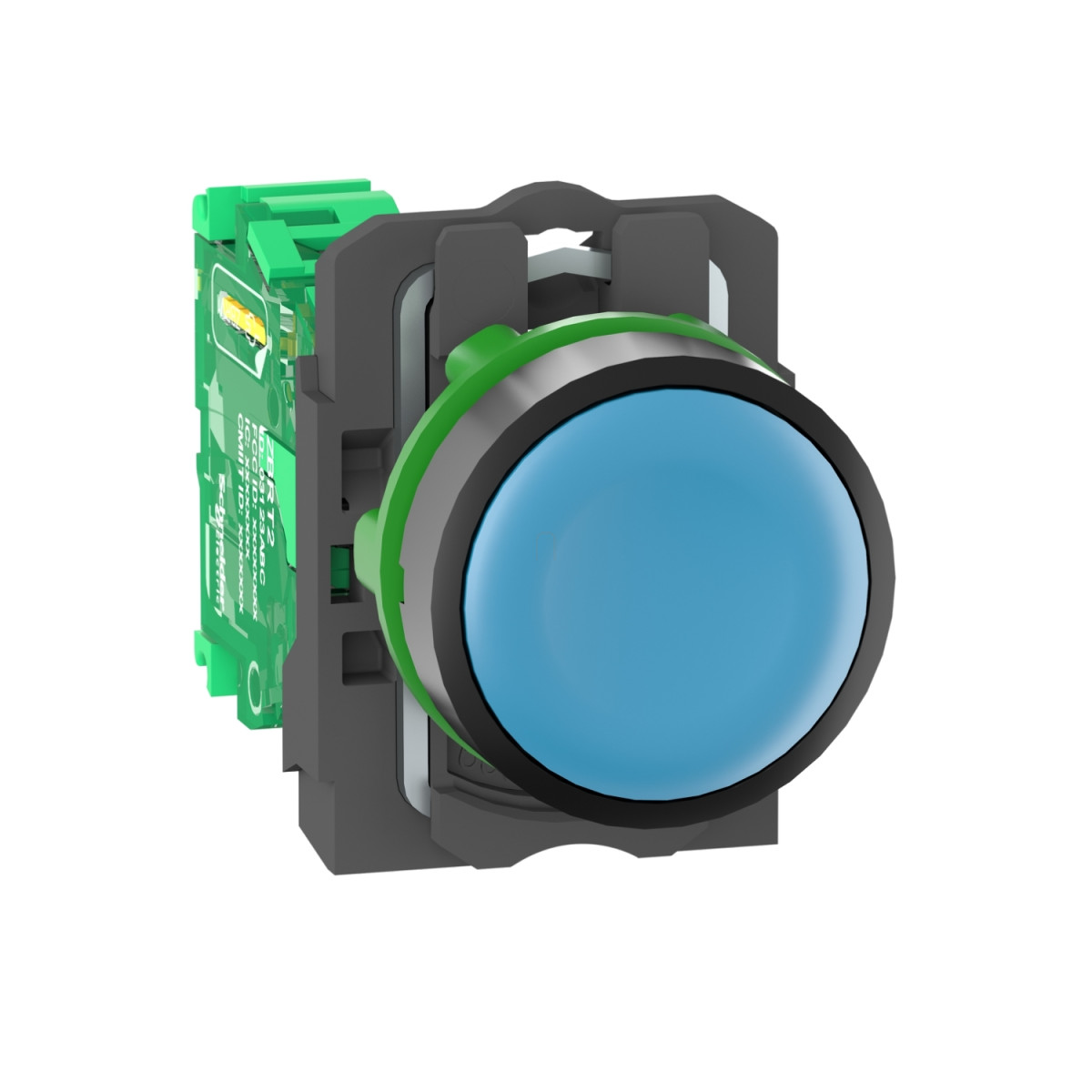

A Schneider Electric Harmony XB5R sorozatából származó ZB5RTA6 egy innovatív vezeték nélküli és elemes táplálás nélküli nyomógomb, amely forradalmasítja az ipari vezérlőpanelek kialakítását. Ez a kék színű, 22 mm átmérőjű, rugós visszatérésű nyomógomb tökéletes megoldást kínál olyan környezetekben, ahol a vezetékezés problémás vagy költséges lenne, miközben megbízható és gyors működést biztosít.
A ZB5RTA6 nyomógomb egyik legfigyelemreméltóbb tulajdonsága, hogy nem igényel elemeket vagy külső áramforrást a működéshez. A nyomógomb megnyomásakor az elektromechanikus energiagyűjtő technológiának köszönhetően elegendő energia termelődik a vezeték nélküli jel továbbításához. Ez a rendkívül alacsony fogyasztású (1 mW) megoldás nem csak a környezetterhelést csökkenti, de a karbantartási költségeket is jelentősen mérsékli, mivel nincs szükség elemcserére.
A ZB5RTA6 transzmitter 2405 MHz-es frekvencián működik Zigbee green power protokollal, amely az IEEE 802.15.4 szabványnak megfelelően biztosít megbízható kommunikációt. A 16 csatornás adatátvitel, az O-QPSK modulációs technika és az omnidirekcionális antenna hatékony jeltovábbítást garantál. A készülék maximum 100 méter távolságra képes jelet továbbítani szabad térben, ami ipari környezetben is kiemelkedő teljesítménynek számít. Fémes dobozban elhelyezve ez a távolság 25 méterre csökken, de reléantenna használatával akár 300 méteres hatótávolság is elérhető. Az adatátvitel rendkívül gyors: 2 ms-os beszerzési idő és kevesebb mint 2 ms-os válaszidő jellemzi a készüléket.
A ZB5RTA6 nyomógomb rendkívül tartós és strapabíró kivitelben készült. Sötétszürke műanyag előlappal és műanyag rögzítőgyűrűvel rendelkezik, amely 1-6 mm vastag panelra szerelhető. A rögzítőanya 2-2,4 Nm nyomatékkal húzható meg. A készülék előlapja IP66, IP67, IP69 és IP69K védettséggel rendelkezik az IEC 60529 szabvány szerint, ami kiváló védelmet biztosít por és víz ellen. A mechanikai tartósságot az 1 millió kapcsolási ciklus és az IK03 fokozatú ütésállóság jellemzi. A termék széles hőmérséklettartományban (-40...+70°C) használható és ellenáll a szélsőséges körülményeknek is, beleértve a magas páratartalmat (95% -40...+70°C között, kondenzáció nélkül). A készülék megfelel a szigorú rezgés- és ütésállósági teszteknek is, 25g, 30g és 50g gyorsulásnál is helytáll különböző időtartamú félszinuszos hullámok mellett.
Schneider Electric Harmony XB5R - ZB5RTA6 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Vezeték nélküli és elemtáplálás nélküli jeladó
Eszköz rövid neve: XB5R
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22 mm
Kommunikációs jellemzők
Átviteli frekvencia: 2405 MHz
Kibocsátási osztály: 5M00G7W
Antenna típusa: Omnidirekcionális
Antenna nyereség: 0 dBi
Kommunikációs protokoll: Zigbee green power 2,4 GHz-en az IEEE 802.15.4 szerint
Maximális érzékelési távolság: 100 m szabad térben
Adatgyűjtési idő: 2 ms
Válaszidő: < 2 ms
Kibocsátási teljesítmény: 3 mW
Elektromos jellemzők
Max. teljesítményfelvétel: 1 mW
Csatornák száma: 16
Modulációs technika: O-QPSK
Sávszélesség: 5 MHz
Mechanikai jellemzők
Jelzőegység fejének alakja: Kerek
Működtető profil: Kék süllyesztett
Beágyazási mélység: 42 mm
CAD teljes magasság: 41,5 mm
CAD teljes szélesség: 30 mm
CAD teljes mélység: 43 mm
Működési út: 4,3 mm (teljes út)
Működtetési erő: 10 N C/O elektromos állapot változtatás
Rögzítési mód: Rögzítőanya a fej alatt: 2...2,4 N.m
Környezeti jellemzők
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet üzemeltetéshez: -40...70 °C
Relatív páratartalom: 95% -40...70 °C-on, kondenzáció nélkül
IP védettségi fokozat: IP66, IP67, IP69, IP69K (előlap) az IEC 60529 szerint
IK védettségi fokozat: IK03 az IEC 50102 szerint
Mechanikai tartósság: 1000000 ciklus
Szabványok és tanúsítványok
Szabványoknak megfelelőség: CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, UL 508
Rádiós megfelelőség: ANATEL, ARIB T66, FCC, ICASA, RSS
Terméktanúsítások: C-Tick, CSA, GOST, BT 2006/95/EC, UL
Irányelvek: 2004/108/EC - elektromágneses kompatibilitás, 1999/5/EC - R&TTE irányelv
