A Schneider Electric Harmony XB5R termékvonal ZB5RTA3 típusú vezeték nélküli és elem nélküli nyomógombja forradalmi megoldást kínál az ipari vezérlőrendszerek világában. Ez az innovatív eszköz tökéletes választás olyan alkalmazási környezetekbe, ahol a hagyományos, vezetékes kapcsolók telepítése nehézkes vagy költséges lenne, ugyanakkor megbízható működésre van szükség.

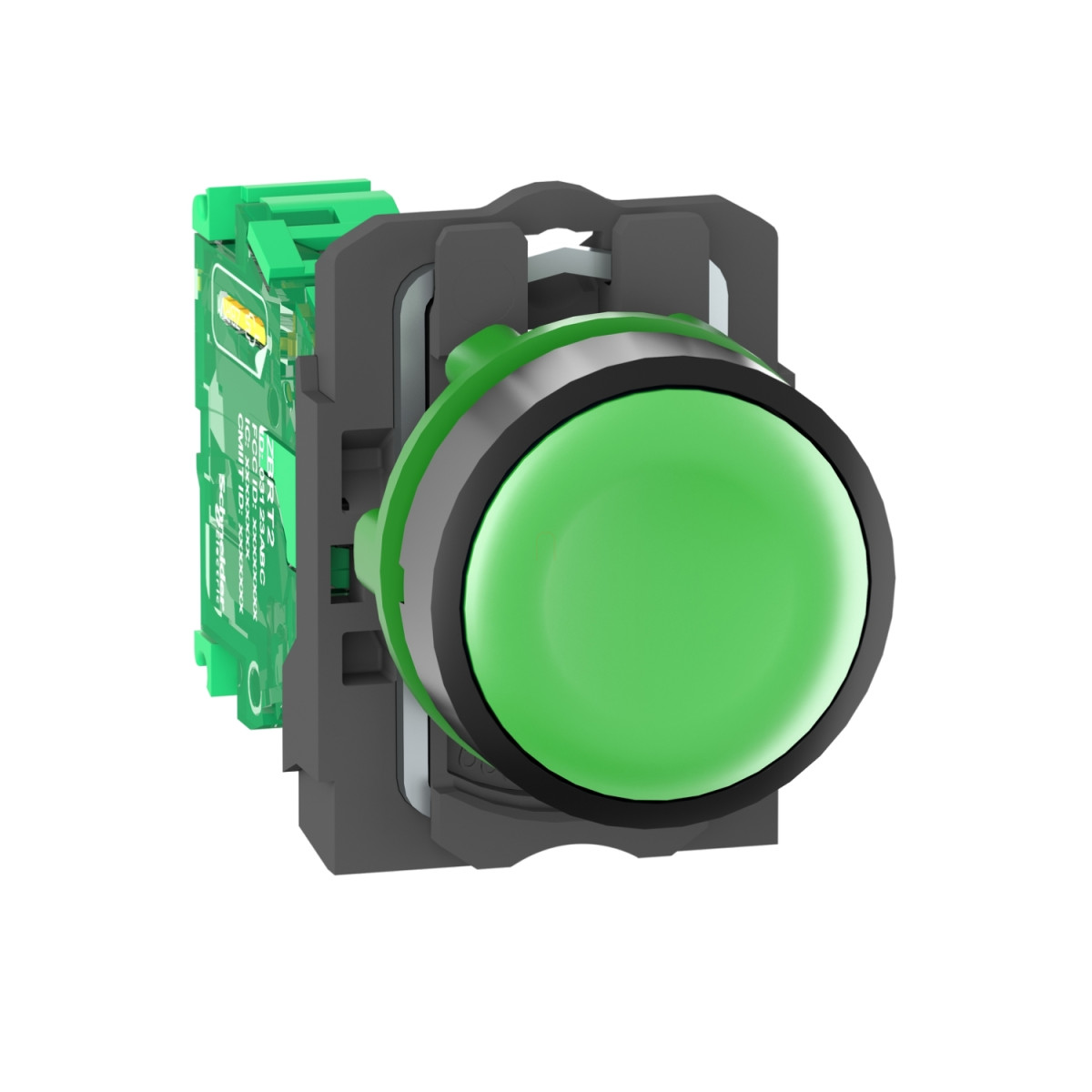

A ZB5RTA3 egy kompakt, zöld színű, műanyag kialakítású nyomógomb, amely nem igényel sem vezetékezést, sem elemcserét a működéséhez. A 22 mm-es szabványos szerelőnyílásba illeszkedő eszköz könnyen integrálható meglévő rendszerekbe, miközben rugós visszatérítésű működési mechanizmusa biztosítja a megbízható kapcsolást. A sötétszürke műanyag előlap és a zöld, sima felületű működtető gomb esztétikus megjelenést kölcsönöz, miközben a készülék magas, IP66, IP67, IP69 és IP69K védettségi szintet biztosít az előlapi részen, így a legnehezebb ipari környezetben is megbízhatóan működik.
A ZB5RTA3 nyomógomb a 2,4 GHz-es frekvenciatartományban kommunikál, a Zigbee green power protokollt használva, amely megfelel az IEEE 802.15.4 szabványnak. Az omnidirekcionális antenna maximális érzékelési távolsága ideális körülmények között akár 100 méter is lehet szabad térben, míg 25 méter akkor, ha a jeladó műanyag dobozban van, és a vevő fém burkolatban. Továbbá 300 méteres hatótávolság is elérhető a jeladó XAL D típusú dobozban és a vevő fém burkolatban elhelyezésével, reléantenna használatával. A kommunikációs technológia rendkívül gyors: az érzékelési idő mindössze 2 ms, a válaszidő pedig kevesebb mint 2 ms, ami kritikus vezérlési alkalmazásoknál is megfelelő teljesítményt biztosít. A 16 csatorna lehetőséget ad több eszköz interferencia-mentes használatára ugyanazon környezetben.
A termék kiemelkedően strapabíró: akár 1 000 000 kapcsolási ciklust is kibír, mechanikai ellenállása pedig imponáló. Képes elviselni különböző ütéseket és rezgéseket: 25 g (időtartam = 6 ms) 6000 ütés esetén az IEC 60068-2-27 szabvány szerint, valamint 30 g (időtartam = 18 ms) és 50 g (időtartam = 11 ms) félszinuszos gyorsulás esetén is megfelelően működik. Rezgésállósága 5 g (f= 11...500 Hz) és +/- 10 mm (f= 2...11 Hz) az IEC 60068-2-6 szabvány szerint. Az eszköz elektromágneses kompatibilitással kapcsolatos teszteken is kiválóan teljesít, ellenáll az elektrosztatikus kisüléseknek és az elektromágneses mezőknek. Mindezek mellett a termék számos nemzetközi tanúsítvánnyal rendelkezik, mint például UL, GOST, C-Tick, CSA, valamint megfelel a BT 2006/95/EC, az 1999/5/EC - R&TTE és a 2004/108/EC - elektromágneses kompatibilitási irányelveknek. A ZB5RTA3 nyomógomb tehát tökéletes megoldás korszerű, rugalmas és megbízható ipari vezérlőrendszerek kiépítéséhez, ahol a vezeték nélküli kapcsolás előnyeit szeretnéd kihasználni.
Schneider Electric Harmony XB5R - ZB5RTA3 műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Termék típusa: Vezeték nélküli és elem nélküli jeladó
Eszköz rövid neve: XB5R
Előlap anyaga: Sötétszürke műanyag
Rögzítőgyűrű anyaga: Műanyag
Szerelési átmérő: 22 mm
Működési jellemzők
Jelzőegység fejének alakja: Kerek
Működtető típusa: rugós visszatérésű nyomógomb jeladóval
Működtető profilja: Zöld, sima
Működési erő: 10 N C/O elektromos állapot váltásakor
Működési út: 4,3 mm (teljes út)
Mechanikai élettartam: 1000000 ciklus
Kommunikációs tulajdonságok
Adási frekvencia: 2405 MHz
Kibocsátási osztály: 5M00G7W
Antenna típusa: Omnidirekcionális
Maximális teljesítményfelvétel: 1 mW
Csatornák száma: 16
Modulációs technika: O-QPSK
Sávszélesség: 5 MHz
Antenna nyeresége: 0 dBi
Kibocsátási teljesítmény: 3 mW
Kommunikációs port protokoll: Zigbee green power 2,4 GHz-en az IEEE 802.15.4 szabványnak megfelelően
Maximális érzékelési távolság: 100 m szabad térben, 25 m jeladó műanyag dobozban és vevő fém burkolatban, 300 m jeladó XAL D dobozban, vevő fém burkolatban és reléantenna használatával
Érzékelési idő: 2 ms
Válaszidő: < 2 ms
Mechanikai jellemzők
Beépítési mélység: 42 mm
CAD teljes magasság: 41,5 mm
CAD teljes szélesség: 30 mm
CAD teljes mélység: 43 mm
Rögzítési mód: Rögzítő anya a fej alatt: 2...2,4 N.m
Állomás neve: XALD 1...5 kivágás, XALK 2...5 kivágás
Elektromos összetétel kódja: PW1
Környezeti jellemzők
Környezeti működési hőmérséklet: -40...70 °C
Tárolási hőmérséklet: -40...70 °C
Relatív páratartalom: 95% -40...70 °C között, kondenzáció nélkül
IP védettségi fokozat: IP66 (előlap), IP67 (előlap), IP69 (előlap), IP69K (előlap) az IEC 60529 szabvány szerint
IK ütésállósági fokozat: IK03 az IEC 50102 szabvány szerint
Mechanikai robusztusság: Szabad esés ellenállás 1000 mm az IEC 60068-2-32 szabvány szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 60947-1, IEC 60947-5-1, UL 508
Rádió egyezmények: ANATEL, ARIB T66, FCC, ICASA, RSS
Termék tanúsítványok: BT 2006/95/EC, UL, GOST, C-Tick, CSA
Irányelvek: 1999/5/EC - R&TTE irányelv, 2004/108/EC - elektromágneses kompatibilitás
