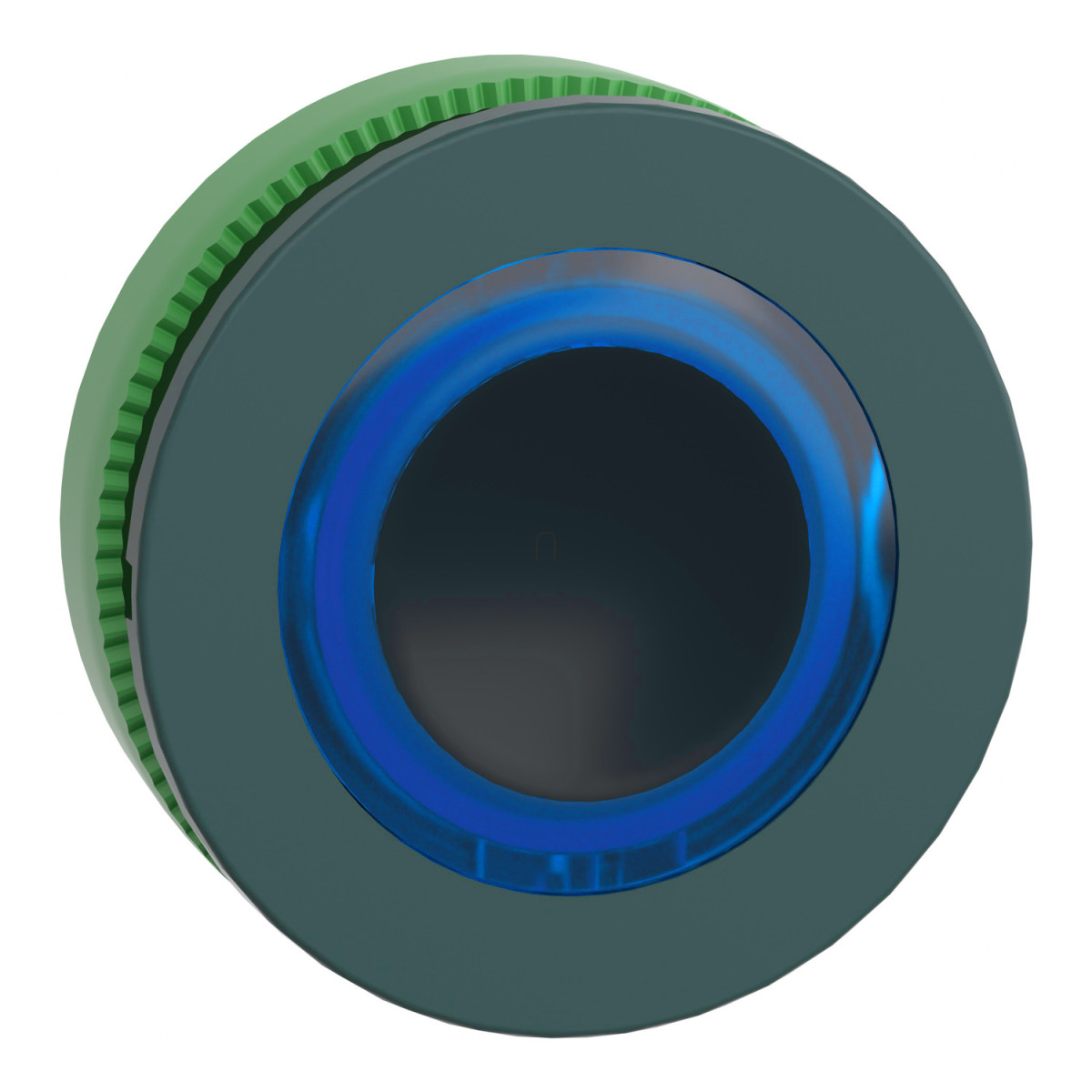

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5FW963 egy kiváló minőségű, panelbe süllyeszthető, világító nyomógomb fej, amely ipari környezetben való használatra lett tervezve. Ez a kék színű, visszatérő rugós működésű komponens a Harmony XB5 termékvonal esztétikus és funkcionális eleme, amely tökéletesen illeszkedik modern ipari vezérlőpanelekbe és kezelőfelületekbe.
A ZB5FW963 nyomógomb fej egyik legfontosabb jellemzője a beépített világító gyűrű, amely kék fénnyel jelzi a működési állapotot. Ez a világító gyűrű kiemelkedő láthatóságot biztosít még kedvezőtlen fényviszonyok között is, így a kezelőszemélyzet azonnal észlelheti a gomb állapotát. A termék kompatibilis a Schneider Electric univerzális LED blokkjaival, ami sokoldalú felhasználási lehetőségeket kínál különböző alkalmazási területeken. A sötétszürke műanyag gyűrű körül elhelyezkedő kék, jelölés nélküli nyomófelület ergonomikus kialakítású, ami kényelmes használatot biztosít a kezelő számára.
A ZB5FW963 nyomógomb fej műszaki paraméterei lenyűgözőek. A 30,5 mm-es szerelési átmérő iparági standard méretnek számít, így a termék könnyen beépíthető a legtöbb vezérlőpanelbe. A nyomógomb fej konstrukciója rendkívül robusztus, amit a kiemelkedő, 10 millió működési ciklust biztosító mechanikai élettartam is bizonyít. Ezen felül a termék ellenáll akár 7000000 Pa nyomású, 55°C hőmérsékletű nagynyomású vízsugaraknak is 0,1 méter távolságból, ami kivételes védelmet biztosít mosással tisztított ipari környezetben. A nyomógomb IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek is, így por és víz ellen tökéletesen védett. Az IK03 fokozatú ütésállóság további védelmet nyújt mechanikai behatásokkal szemben.
A ZB5FW963 rugós visszatérésű mechanikája megbízható működést biztosít, a beépített visszatérő rugó azonnal alaphelyzetbe állítja a gombot a nyomás megszűnése után. A termék számos nemzetközi szabványnak megfelel, beleértve a CSA C22.2 No 14, GB 14048.5, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-5-1 és JIS C8201-1 előírásokat. Ezen felül rendelkezik CSA, DNV, BV, LROS (Lloyds hajózási nyilvántartás) és UL minősítésekkel, ami garantálja a termék megbízhatóságát és biztonságát még a legigényesebb alkalmazásokban is. A termék kivételes rezgésállósági tulajdonságokkal is rendelkezik, 5 gn rezgésállóságot biztosít 2-500 Hz frekvenciatartományban az IEC 60068-2-6 szabvány szerint, valamint 30 gn (18 ms) és 50 gn (11 ms) ütésállósági értékekkel rendelkezik félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szabványnak megfelelően.
A ZB5FW963 sokoldalú elektromos összeállítási lehetőségeket kínál, különböző elektromos konfigurációs kódokkal kompatibilis, mint például az M1, M2, M6, M10 és MF1, amelyek különböző érintkezőblokk elrendezéseket tesznek lehetővé. A termék működési hőmérséklet-tartománya rendkívül széles, -40°C és +70°C között használható, ami lehetővé teszi a legszélsőségesebb környezeti feltételek melletti alkalmazást is. A nyomógomb fejhez 1-6 mm vastagságú panelre történő rögzítés esetén használható befogási vastagság tökéletes flexibilitást biztosít különböző vezérlőpanelekbe való beépítéskor. A 37 mm × 37 mm × 30 mm-es kompakt méretek (szélesség × magasság × mélység) optimális helykihasználást tesznek lehetővé, miközben a termék még mindig könnyen kezelhető és látható marad a kezelőszemélyzet számára.
Schneider Electric Harmony XB5 - ZB5FW963 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Eszköz rövid neve: ZB5
Termék kompatibilitás: Universal LED
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Kék süllyesztett, jelölés nélküli
Működtető kiegészítő információ: Világító gyűrűvel
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Kupak/működtető vagy lencse színe: Kék
Jelölés: Jelölés nélküli
Elektromos összeállítási kód: M1 (<6 érintkező egyes blokkok használatával első rögzítésben integrált LED-del), M2 (<6 érintkező egyes és dupla blokkok használatával első rögzítésben integrált LED-del), M6 (<2 érintkező egyes blokkok használatával első rögzítésben integrált LED-del és transzformátorral), M10 (<2 érintkező egyes blokkok használatával első rögzítésben integrált LED-del), MF1 (<2 érintkező egyes blokkok használatával első rögzítésben integrált LED-del)
Környezeti paraméterek
Védőkezelés: TC
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, GB 14048.5, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, UL 508, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds hajózási nyilvántartás), UL listed
Rezgésállóság: 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Szerelési információk
Befogási vastagság: 1-6 mm / 0,04-0,24 hüvelyk
Ajánlott panel kivágás: Ø30,75 mm ajánlott (Ø30,5 +0,5/-0 mm)
