A Schneider Electric Harmony XB5 sorozatba tartozó ZB5FW953 egy prémium minőségű világító nyomógomb fej, amely kifejezetten ipari alkalmazásokra lett tervezve. Ez a termék a megbízhatóság és tartósság megtestesítője, amelyet a Schneider Electric minőségi garanciája fémjelez. A ZB5FW953 modell kompatibilis az univerzális LED blokkokkal, így biztosítva a modern megvilágítási megoldásokat az ipari vezérlőpanelek számára.

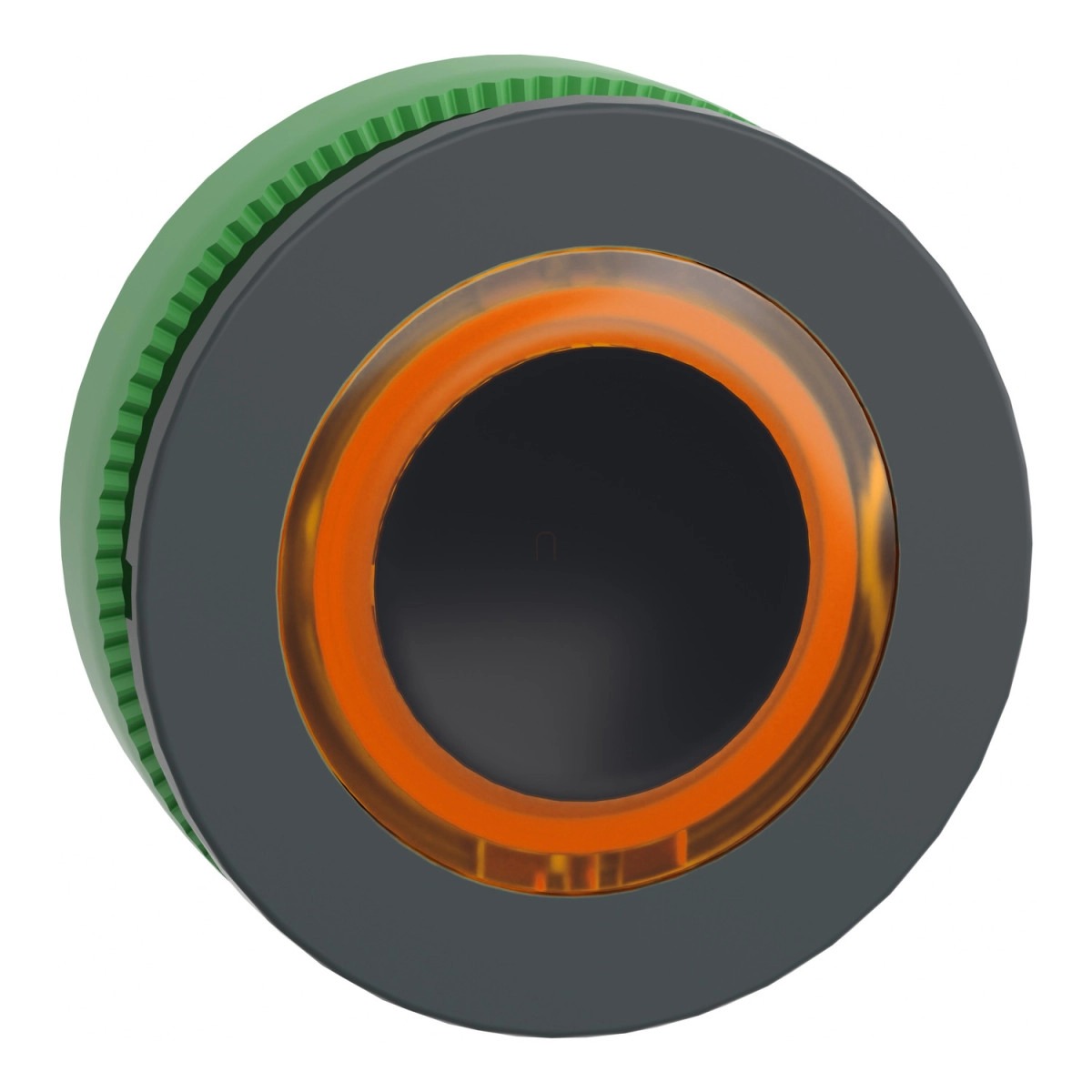

A ZB5FW953 egy narancs színű, jelöletlen, panelbe süllyesztett kivitelű nyomógomb fej, amely világító peremmel rendelkezik a jobb láthatóság érdekében. A termék dark grey (sötétszürke) műanyag kerettel rendelkezik, amely esztétikus megjelenést biztosít. A nyomógomb rugós visszatérésű működésű, így minden megnyomás után automatikusan visszaáll alaphelyzetbe. A 30,5 mm-es szerelési átmérő iparági szabvány, amely megkönnyíti a beépítést különböző panelekbe és vezérlőegységekbe.
A ZB5FW953 nyomógomb fej kiemelkedő műszaki paraméterekkel rendelkezik. Az IP66 és IP67 védettségi fokozatnak köszönhetően kiválóan ellenáll a pornak és a víznek, míg a NEMA 13 és NEMA 4X besorolás további védelmet biztosít az olaj és korrózió ellen. A termék IK03 ütésállósági fokozattal rendelkezik az IEC 62262 szabvány szerint. A mechanikai élettartama rendkívül magas: 10 millió kapcsolási ciklus, ami hosszú távú, megbízható működést garantál. A ZB5FW953 ellenáll a magas nyomású mosásnak is, akár 7000000 Pa nyomásig 55 °C hőmérsékleten, 0,1 m távolságból, ami különösen fontos lehet olyan ipari környezetekben, ahol rendszeres tisztítás szükséges.
A termék széles hőmérsékleti tartományban használható: -40°C és +70°C között tárolható és üzemeltethető, így szélsőséges körülmények között is megbízhatóan teljesít. A nyomógomb fej számos nemzetközi szabványnak megfelel, többek között: IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C8201-5-1, IEC 60947-1, GB 14048.5, IEC 60947-5-4 és JIS C8201-1. Számos nemzetközi tanúsítvánnyal is rendelkezik, mint például CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listed. A ZB5FW953 kiváló rezgésállósággal rendelkezik, 5 gn (f= 2…500 Hz) az IEC 60068-2-6 szerint, valamint ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) féléhullámú gyorsulásnál az IEC 60068-2-27 szabvány szerint.
A ZB5FW953 modell különböző elektromos összeállításokkal kompatibilis, amelyeket kódokkal jelölnek, mint például M1, M2, M6, M10 és MF1. Ezek a kódok meghatározzák, hogy a termék hogyan használható különböző érintkezőkkel és LED blokkokkal. A termék tökéletesen illeszkedik a Schneider Electric Harmony XB5 termékcsaládba, lehetővé téve a komplett, egységes megjelenésű vezérlőrendszerek kialakítását. A ZB5FW953 nyomógomb fej ideális választás ipari automatizálási rendszerekhez, vezérlőpanelekhez és egyéb alkalmazásokhoz, ahol a megbízhatóság, a jól látható visszajelzés és a hosszú élettartam kulcsfontosságú követelmény.
Schneider Electric Harmony XB5 - ZB5FW953 - panelbe süllyesztett műanyag világító nyomógomb fej, Ø30, visszatérő, narancs, világító perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Eszköz rövid neve: ZB5
Termék kompatibilitás: Univerzális LED
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típus: Panelbe süllyesztett
Jelzőegység alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Narancs, süllyesztett, jelöletlen
Működtető kiegészítő információ: Világító peremmel
Méretek
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Befogási vastagság: 1-6 mm
Műszaki jellemzők
Magas nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Fedél/működtető vagy lencse színe: Narancs
Jelölés: Jelöletlen
Elektromos összeállítási kód: M1, M2, M6, M10, MF1
Környezeti paraméterek
Védelem: TC
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: IEC 60947-5-1, CSA C22.2 No 14, UL 508, JIS C8201-5-1, IEC 60947-1, GB 14048.5, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Rezgés- és ütésállóság
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) féléhullámú gyorsulás az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) féléhullámú gyorsulás az IEC 60068-2-27 szerint
