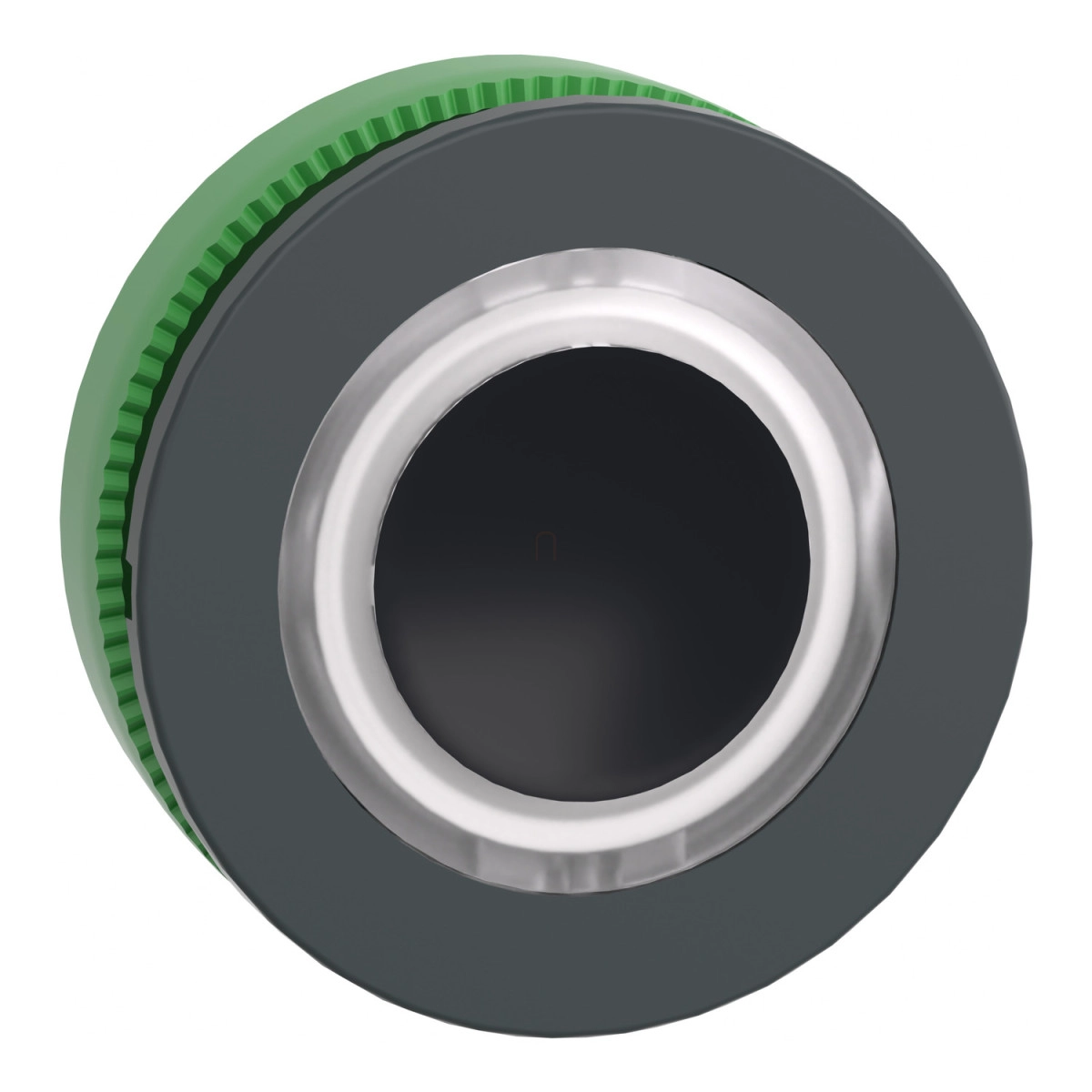

A Schneider Electric Harmony XB5 termékcsalád ZB5FW913 jelzésű világító nyomógomb feje egy kompakt, mégis nagy teljesítményű vezérlőelem ipari automatizáláshoz és vezérlőpanelekhez. Ez a panelbe süllyesztett, fehér műanyag nyomógomb fej egy visszatérő működésű, rugós mechanizmussal rendelkezik, amely minden használat után automatikusan visszaáll alaphelyzetbe.
A termék egyik legfontosabb jellemzője a beépített világító gyűrű, amely körülveszi a fehér nyomógombot, és univerzális LED blokkal kompatibilis. A ZB5FW913 fejegység sötétszürke műanyag kerettel rendelkezik, amely stílusos kontrasztot ad a fehér nyomógomb felülettel. A Schneider Electric fontos megjegyzésként kiemeli, hogy a termék megjelenésében történhetett változás, ez azonban nem befolyásolja a funkcionalitást és a biztonságot, továbbra is kompatibilis marad az univerzális LED blokkokkal.
A ZB5FW913 nyomógomb fej műszaki paraméterei rendkívül impresszívek. A 30,5 mm-es szabványos szerelési átmérővel könnyen beépíthető a legtöbb ipari vezérlőpanelbe. A kerek formátumú jelzőegység fej a minőségi süllyesztett kialakításnak köszönhetően elegáns megjelenést biztosít a teljes kezelőfelületnek. A CAD méretek szerint a termék 37 mm szélességű és magasságú, valamint 30 mm mélységű, ami kompakt beépítést tesz lehetővé még szűkös helyeken is.
A ZB5FW913 kiemelkedő mechanikai tartóssággal rendelkezik, akár 10 millió kapcsolási ciklust is kibír, amely hosszú élettartamot garantál még intenzív ipari környezetben is. A termék ellenáll a magas nyomású mosásnak is, egészen 7000000 Pa nyomásig 55 °C hőmérsékleten, 0,1 m távolságból. Ez különösen hasznos olyan iparágakban, ahol rendszeres tisztításra van szükség, például élelmiszeripari vagy gyógyszeripari környezetben. A védelmi besorolások is kiemelkedőek: IP66 és IP67 védettséggel rendelkezik az IEC 60529 szabvány szerint, valamint megfelel a NEMA 13 és NEMA 4X követelményeinek is, így ellenáll a pornak, víznek és különböző vegyi anyagoknak. Ütésállósága IK03 az IEC 62262 szabvány szerint, amely további védelmet biztosít.
A ZB5FW913 működési környezetét tekintve rendkívül széles hőmérséklet-tartományban használható, -40 és +70 °C között, amely lehetővé teszi a szélsőséges ipari körülmények közötti alkalmazást is. A termék túlfeszültség elleni védelme Class II kategóriának felel meg az IEC 60536 szabvány szerint. Nemzetközileg elismert tanúsítványai - köztük CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázás - igazolják a magas minőségi színvonalat és megfelelőséget. A ZB5FW913 nyomógomb fej kiválóan ellenáll a rezgéseknek (5 gn, f= 2…500 Hz az IEC 60068-2-6 szerint) és ütéseknek (30 gn 18 ms időtartamú és 50 gn 11 ms időtartamú félszinusz hullámú gyorsulás az IEC 60068-2-27 szerint), amely különösen fontos olyan ipari környezetekben, ahol ezek a tényezők rendszeresen jelen vannak.
Schneider Electric Harmony XB5 - ZB5FW913 - panelbe süllyesztett műanyag világító nyomógomb fej, Ø30, visszatérő, fehér, világító perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típus: Fej világító nyomógombhoz
Eszköz rövid neve: ZB5
Termék kompatibilitás: Univerzális LED
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Mechanikai jellemzők
Fej típusa: Beépített-süllyesztett
Jelzőegység fej alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Fehér, süllyesztett, jelöletlen
Működtető további információk: Világító gyűrűvel
CAD méretek (szélesség x magasság x mélység): 37 mm x 37 mm x 30 mm
Szerelési vastagság: 1 - 6 mm
Mechanikai élettartam: 10000000 ciklus
Környezeti jellemzők
Védettségi fokozat (IP): IP66 (IEC 60529 szerint), IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK ütésállóság: IK03 (IEC 62262 szerint)
Rezgésállóság: 5 gn (f= 2…500 Hz) IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás IEC 60068-2-27 szerint
Magas nyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
Üzemi hőmérséklet-tartomány: -40…70 °C
Tárolási hőmérséklet-tartomány: -40…70 °C
Túlfeszültség kategória: II. osztály, megfelel az IEC 60536-nak
Szabványok és tanúsítványok
Szabványok: GB 14048.5, IEC 60947-5-1, UL 508, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Elektromos összetételi kód
M1 for <6 contacts using single blocks in front mounting with integral LED
M2 for <6 contacts using single and double blocks in front mounting with integral LED
M6 for <2 contacts using single blocks in front mounting with integral LED and transformer
M10 for <2 contacts using single blocks in front mounting with integral LED
MF1 for <2 contacts using single blocks in front mounting with integral LED
