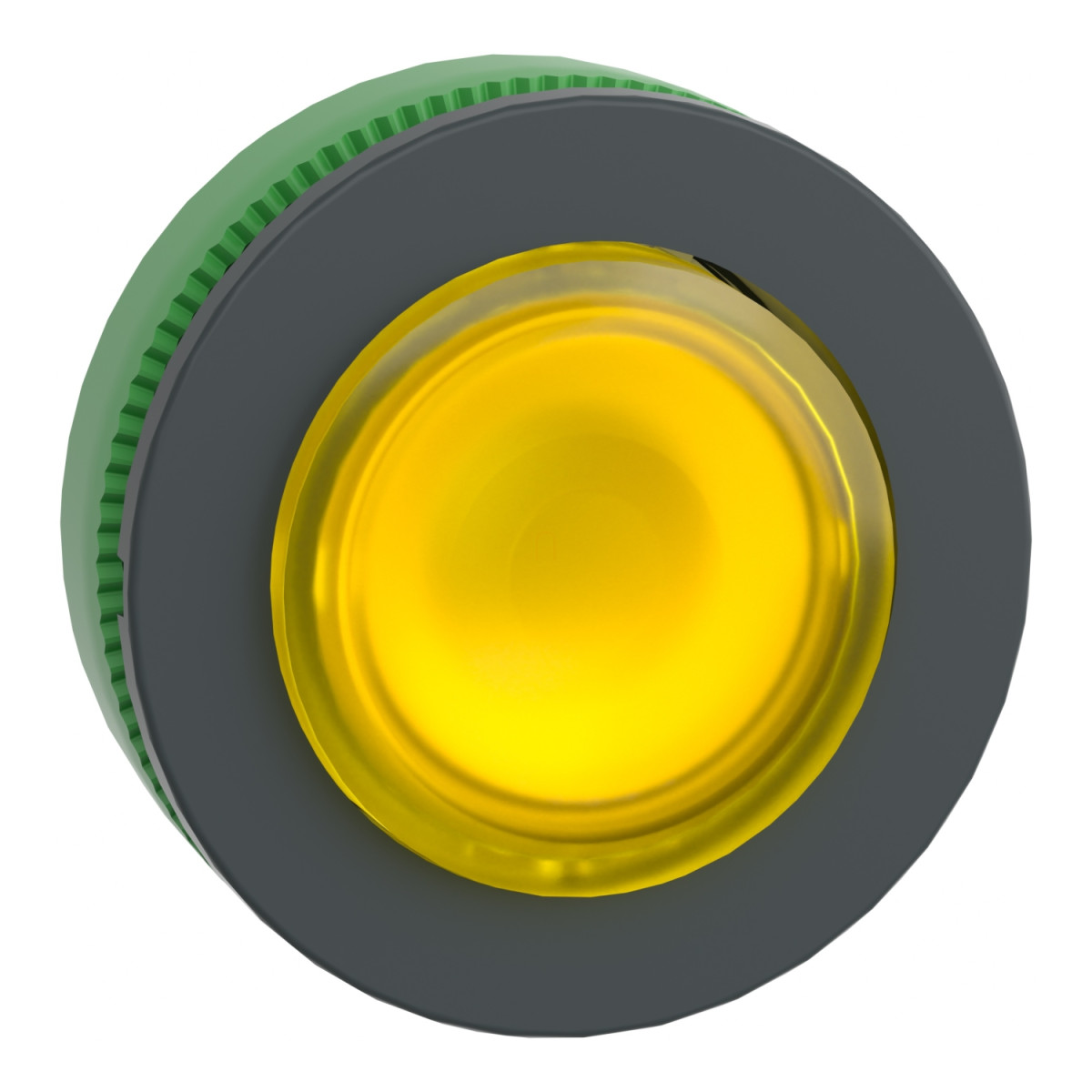

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5FW183 egy kiváló minőségű műanyag nyomógomb fej, amely világítási funkcióval rendelkezik és ipari vezérlőpanelekhez tervezték. Ez a sárga színű, kiemelkedő formájú, sima lencsés, visszaálló típusú nyomógomb fej univerzális LED-del kompatibilis, amely az áramköri panel kialakításától függően különböző konfigurációkban használható.
A termék a Harmony XB5 sorozat része, amely a Schneider Electric megbízható és tartós ipari kezelőfelületeket biztosító kínálatának egyik alapvető eleme. A ZB5FW183 nyomógomb fej sötétszürke műanyag kerettel rendelkezik, amely körülveszi a sárga, kiemelkedő nyomófelületet. A termék 30,5 mm-es szerelési átmérővel rendelkezik, és beépített, süllyesztett formátumban kerül kialakításra. A jelzőegység feje kerek alakú, és rugós visszatérítésű működtetővel van ellátva. A műanyag kialakítás ellenére rendkívül strapabíró, amit a 10 millió ciklusos mechanikai élettartam is bizonyít.
A ZB5FW183 nyomógomb fej kompatibilis különféle elektromos összeállítási kódokkal, beleértve az M1 (legfeljebb 6 érintkező egyes blokkok használatával elülső szerelésben), M2 (legfeljebb 6 érintkező egyes és dupla blokkok használatával elülső szerelésben), M10, M6 és MF1 (mindhárom legfeljebb 2 érintkező egyes blokkok használatával elülső szerelésben) konfigurációkat. Ez a rugalmasság lehetővé teszi, hogy a terméket különböző vezérlési alkalmazásokban használják, a felhasználó igényeitől függően. A termék különböző kódoknak megfelelő elektromos összeállításai lehetőséget nyújtanak az 1 NO, 1 NC, vagy az 1 NO + NC, vagy 1 NO + NO, vagy 1 NC + NC kontaktus konfigurációkra.
A ZB5FW183 nyomógomb fej kivételes környezeti ellenállással rendelkezik. IP66, IP67, IP69 és IP69K védettségi fokozattal rendelkezik a vonatkozó IEC és ISO szabványoknak megfelelően, valamint UL 50 E szerint Type 13, Type 12, Type 4 és Type 4X besorolást kapott. Ez magas fokú védelmet biztosít por, víz és nagynyomású mosás ellen, ami 7000000 Pa nyomásig terjed 55°C-os hőmérsékleten, 0,1 m távolságból. A termék -40°C és +70°C közötti hőmérséklet-tartományban használható és tárolható, ami széles alkalmazási lehetőséget biztosít különböző ipari környezetekben. Ütésállósága IK03 fokozatú az IEC 50102 szerint, és kiváló rezgésállósági tulajdonságokkal rendelkezik: 5 gn (f= 10...500 Hz) és 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szabványnak megfelelően.
A Schneider Electric Harmony XB5 ZB5FW183 világító nyomógomb fej számos nemzetközi szabványnak megfelel, többek között az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 szabványoknak. A termék rendelkezik UL és CSA tanúsítványokkal, ami biztosítja a globális megfelelőséget. Szerelési szempontból a termék panel kivágása 30,75 mm átmérőjű (ajánlott érték, 30,5 mm +0/-0,5 tűréssel), és különböző csatlakoztatási lehetőségeket kínál, beleértve a csavaros kapcsokkal, dugaszolható csatlakozókkal vagy Faston csatlakozókkal történő bekötést. A termék befogási vastagsága 1-6 mm között állítható, így különböző vastagságú panelekhez alkalmazható. Méretei CAD szerint: 37 mm szélesség, 37 mm magasság és 30 mm mélység.
Schneider Electric Harmony XB5 ZB5FW183 műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Rövid terméknév: ZB5F
Kompatibilitás: Univerzális LED
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Eladási egység: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profil: Sárga, kiemelkedő, jelöletlen
Méretek
CAD szerinti szélesség: 37 mm
CAD szerinti magasság: 37 mm
CAD szerinti mélység: 30 mm
Befogási vastagság: 1-6 mm / 0,04-0,24 inch
Teljesítmény
Mechanikai élettartam: 10000000 ciklus
Elektromos összetétel kód: M1 (<6 érintkező egyes blokkok elülső szerelésével), M2 (<6 érintkező egyes és dupla blokkok elülső szerelésével), M10, M6, MF1 (mindegyik <2 érintkező egyes blokkok elülső szerelésével)
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály (IEC 60536 szerint)
IP védettségi fokozat: IP66, IP67, IP69 (IEC 60529 szerint), IP69K (ISO 20653 szerint)
UL védettségi fokozat: Type 13, Type 12, Type 4, Type 4X (UL 50 E szerint)
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 (IEC 50102 szerint)
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Ellenállóképesség
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos hullámú gyorsulásra (IEC 60068-2-27 szerint), 50 gn (időtartam = 11 ms) félszinuszos hullámú gyorsulásra (IEC 60068-2-27 szerint), 25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként (IEC 60068-2-27 szerint)
Rezgésállóság: 5 gn (f= 10...500 Hz) IEC 60068-2-6 szerint, 2 mm csúcstól csúcsig (f= 2...10 Hz) IEC 60068-2-6 szerint
