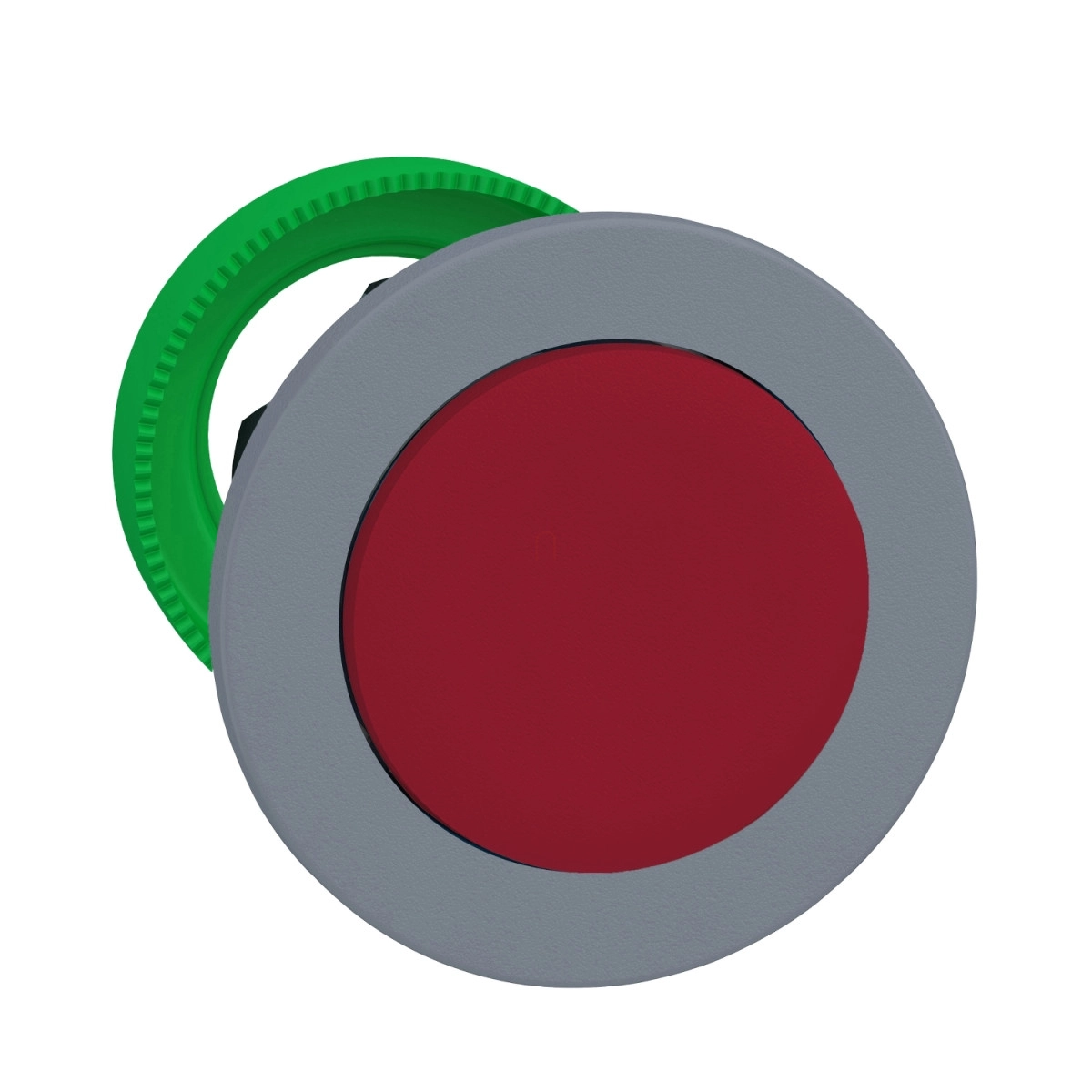

A Schneider Electric Harmony XB5 sorozatba tartozó ZB5FL4C0 nyomógomb fej egy professzionális ipari vezérlőelem, amely kifejezetten megbízható működést biztosít a legszigorúbb környezeti feltételek mellett is. Ez a panelbe süllyeszthető, nem világító nyomógomb fej piros, kiemelkedő kezelőfelülettel és szürke műanyag peremmel rendelkezik, amely tökéletesen illeszkedik a modern ipari környezetbe.
A ZB5FL4C0 modell a Harmony XB5 termékcsalád része, amely világszerte elismert a kiváló minőségű ipari nyomógombok és kapcsolók területén. A nyomógomb fej 30,5 mm-es szerelési átmérővel rendelkezik, ami lehetővé teszi a szabványos kezelőpanelekbe történő könnyű beépítést. A termék kiemelkedő tulajdonsága a rugós visszatérésű működés, amely biztosítja, hogy a gomb automatikusan visszatérjen alaphelyzetbe a működtetés után. A kerek kialakítású gombfej kiemelkedő piros felülettel készül, amely egyértelmű vizuális visszajelzést ad a kezelő számára, megkönnyítve a vezérlőelem gyors azonosítását és használatát.
A Schneider Electric ZB5FL4C0 nyomógomb fej kompatibilis számos kiegészítővel és alkatrészzel, beleértve a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ típusokat, ami lehetővé teszi a különböző alkalmazási igényeknek megfelelő rugalmas konfigurálást. Az elektromos összeállítási kódok (C1, C2, C11, C15, SF1) különböző kapcsolási lehetőségeket biztosítanak, amelyek között megtalálható az egy vagy több érintkező front szerelésű változata is. A nyomógomb fej különböző kontaktusblokk-kombinációkkal használható, akár 9 érintkezőig terjedően, ami sokoldalú alkalmazhatóságot biztosít különféle vezérlési feladatokhoz.
A ZB5FL4C0 kiváló mechanikai és környezeti jellemzőkkel büszkélkedhet. A termék rendkívüli, 10 millió ciklusos mechanikai élettartammal rendelkezik, ami hosszú távú megbízható működést biztosít. Az IP66 és IP67 védettségi szint (az IEC 60529 szabvány szerint) garantálja a por és víz elleni tökéletes védelmet, így a nyomógomb fej alkalmas kültéri vagy nedves, poros ipari környezetben történő használatra is. További előnye a magas nyomású mosóval szembeni ellenállás, amely 7000000 Pa nyomásig biztosított 55 °C-on, 0,1 méter távolságból. Az IK03 ütésállósági fokozat (az IEC 50102 szerint) további védelmet nyújt a mechanikai behatásokkal szemben. A termék -40°C és +70°C közötti széles hőmérséklet-tartományban működőképes, ami extrém időjárási viszonyok között is lehetővé teszi a megbízható használatot.
Schneider Electric Harmony XB5 - ZB5FL4C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, kiemelkedő, piros, visszatérő, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Termék- vagy komponenstípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Perem anyaga: Műanyag szürke bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett beépítésű
Minimális rendelési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: rugós visszatérésű
Működtető profil: Piros kiemelkedő, jelöletlen
Kiegészítő adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 32 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 - <9 érintkező egyes blokkokkal front szereléshez
C2 - <9 érintkező egyes és dupla blokkokkal front szereléshez
C11 - <3 érintkező egyes blokkokkal front szereléshez
C15 - <1 érintkező egyes blokkokkal front szereléshez
SF1 - <3 érintkező egyes blokkokkal front szereléshez
Eszköz megjelenése: Alapelem
Környezeti feltételek
Védőkezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40…70 °C
Környezeti levegő hőmérséklete működéshez: -40…70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-1, JIS C8201-5-1, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
Ellenállási paraméterek
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) tengelyenként 1000 ütéshez az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szerint
Telepítési és csatlakoztatási adatok
Panel kivágás nyomógombokhoz, kapcsolókhoz és jelzőlámpákhoz (kész furatok, beépítésre kész)
Csatlakozás csavaros szorítókapcsokkal vagy csatlakozódugóval
Befogási vastagság: 1-6 mm / 0,04-0,24 hüvelyk
