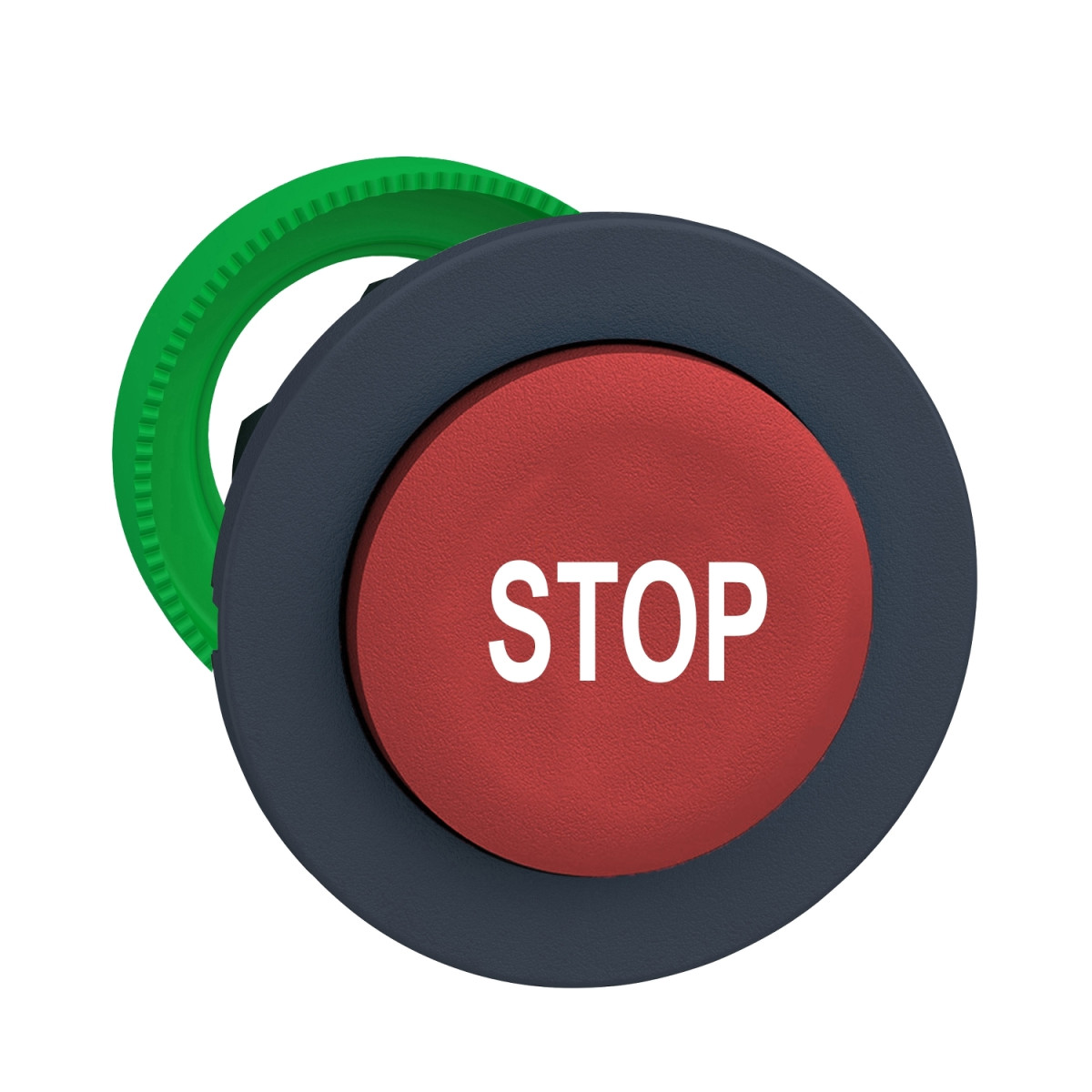

A Schneider Electric Harmony XB5 sorozat ZB5FL434 jelű terméke egy kiváló minőségű, panelbe süllyeszthető nyomógomb fej, amely ipari vezérlőrendszerek, automatizálási megoldások és gépvezérlések fontos és megbízható eleme. Ez a termék különösen azokban az alkalmazásokban hasznos, ahol gyors leállítás vagy vészleállítás funkciót kell biztosítani, hiszen a feltűnő piros színű, "STOP" felirattal ellátott kialakítás egyértelműen jelzi a gomb funkcióját.
A ZB5FL434 egy nem-világítós, rugós visszatérésű nyomógomb fej, amely 30,5 mm-es rögzítő átmérővel rendelkezik, így könnyen beilleszthető a szabványos méretű panelnyílásokba. A fej anyaga sötétszürke műanyag, míg a működtető gomb piros színű, fehér "STOP" felirattal. A nyomógomb kiképzése kiemelkedő, ami megkönnyíti a gyors és biztos működtetést még kesztyűben is. A rugós visszatérésű mechanizmus biztosítja, hogy a gomb automatikusan visszatérjen alaphelyzetbe a megnyomás után.
A Harmony XB5 sorozat részeként ez a nyomógomb fej kompatibilis többféle érintkezőblokkal, így rugalmasan konfigurálható különböző alkalmazásokhoz. A termék használható ZBYF..., ZBZF32, ZBZF33 és ZB5AZ típusú kiegészítőkkel. Az elektromos összeállítási kódok (C1, C2, C11, C15, SF1) különböző érintkezőelrendezéseket tesznek lehetővé, akár 9 érintkezőig, egyszeres és dupla blokkok használatával, front szerelésű elrendezésben. Ez a rugalmasság lehetővé teszi, hogy a nyomógombot a legkülönbözőbb vezérlőáramkörökhöz igazítsák, legyen szó egyszerű be/ki funkciókról vagy összetettebb vezérlési feladatokról.
A ZB5FL434 kiemelkedő mechanikai tartóssággal bír - akár 10 millió kapcsolási ciklust is kibír, ami rendkívül hosszú élettartamot biztosít még intenzív ipari használat mellett is. A termék méretei kompaktak: 37 mm széles, 37 mm magas és 32 mm mély, ami lehetővé teszi a helytakarékos beépítést. A szerelést megkönnyíti, hogy a befogási vastagság 1-6 mm között lehet, így különböző vastagságú panelek esetén is használható.
A termék kiemelkedő védelmi besorolással rendelkezik: IP66, IP67, IP69 és IP69K védettséget biztosít az IEC 60529, illetve ISO 20653 szabványok szerint. Ez azt jelenti, hogy teljesen por- és vízzáró, valamint ellenáll a nagynyomású vízsugárnak is (7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). A termék megfelel az amerikai UL 50 E szabvány Type 4, 4X, 12 és 13 besorolásainak is. Az ütésállóság tekintetében IK03 besorolással rendelkezik az IEC 50102 szabvány szerint. A nyomógomb ellenáll a vibrációnak (5 gn, f=10-500 Hz) és a rázkódásnak (akár 50 gn gyorsulás, 11 ms időtartamig).
A Schneider Electric Harmony XB5 ZB5FL434 nyomógomb fej számos nemzetközi szabványnak és tanúsítványnak felel meg, beleértve az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásokat. A termék rendelkezik UL és CSA tanúsítvánnyal is, ami biztosítja a globális piacokon való alkalmazhatóságát. A termék széles üzemeltetési hőmérséklet-tartományban használható, -40 °C és +70 °C között, így extrém környezeti feltételek mellett is megbízhatóan működik.
ZB5FL434 műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony XB5
Terméktípus: Fej nem-világítós nyomógombhoz
Rövid terméknév: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Működtető típusa: Rugós visszatérésű
Működtető profil: Piros, kiemelkedő, STOP (fehér) felirattal
Méretek
Teljes szélesség: 37 mm
Teljes magasság: 37 mm
Teljes mélység: 32 mm
Befogási vastagság: 1-6 mm
Mechanikai jellemzők
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítás kódok: C1, C2, C11, C15, SF1 (különböző érintkezőelrendezések)
Környezeti feltételek
Védelem típusa: TH
Tárolási hőmérséklet: -40…70 °C
Üzemeltetési hőmérséklet: -40…70 °C
Túlfeszültség kategória: II. osztály (IEC 60536 szerint)
IP védettségi fokozat: IP66, IP67, IP69 (IEC 60529), IP69K (ISO 20653)
UL védettség: Type 13, Type 12, Type 4, Type 4X (UL 50 E)
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK ütésállóság: IK03 (IEC 50102)
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listed, CSA
Ütés- és rezgésállóság
Ütésállóság: 30 gn (időtartam = 18 ms) félszinuszos gyorsulás esetén (IEC 60068-2-27)
Rezgésállóság: 5 gn (f = 10…500 Hz) (IEC 60068-2-6)
