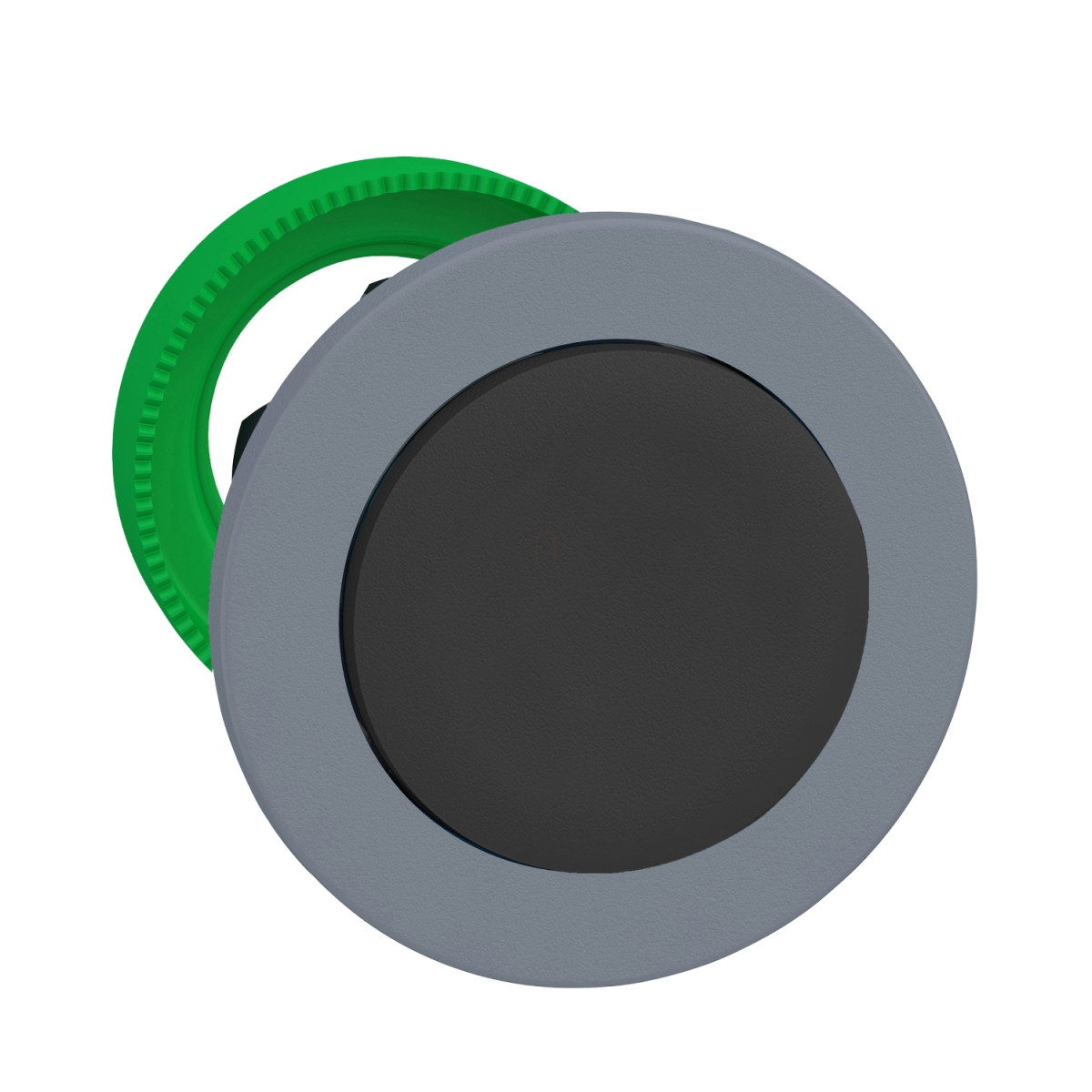

A Schneider Electric Harmony XB5 termékcsalád ZB5FL2C0 típusú panelbe süllyesztett nyomógomb feje az ipari vezérlőelemek egyik legmegbízhatóbb képviselője. Ez a fekete, kiemelkedő, jelölés nélküli nyomógombfej szürke műanyag peremmel rendelkezik, amely tökéletesen illeszkedik a modern ipari környezetbe. A 30 mm-es szerelési átmérővel rendelkező ZB5FL2C0 rugós visszatérítésű működéssel bír, ami biztosítja a gomb alaphelyzetbe való automatikus visszatérését minden használat után.
A nyomógomb fej rendkívüli tartósságát a 10 millió működési ciklust garantáló mechanikai élettartam igazolja, ami a gyakori használatú alkalmazásokban is hosszú távú megbízhatóságot biztosít. A termék kompatibilis a ZBYF, ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, így rugalmas telepítési lehetőségeket kínál különböző vezérlési feladatokhoz. A ZB5FL2C0 nyomógomb IP66 és IP67 védettségi besorolással rendelkezik, ami kiváló védelmet biztosít por és víz ellen, valamint ellenáll akár 7000000 Pa nyomású magasnyomású mosásnak is 55°C-on, 0,1 méter távolságról.
A ZB5FL2C0 nyomógomb műszaki paraméterei lenyűgözőek. A 30,5 mm-es szerelési átmérővel és beépített-süllyesztett kialakítással rendelkező kerek kialakítású nyomógomb méretei 37 mm x 37 mm x 32 mm (szélesség x magasság x mélység). A termék több különböző elektromos konfigurációban használható: C1 kód esetén legfeljebb 9 érintkező használható egyetlen blokkal előlapi szerelésben, C2 kódnál legfeljebb 9 érintkező egyedi és dupla blokkokkal előlapi szerelésben, C11 kódnál legfeljebb 3 érintkező egyedi blokkokkal előlapi szerelésben, C15 kódnál legfeljebb 1 érintkező egyedi blokkokkal előlapi szerelésben, és SF1 kódnál legfeljebb 3 érintkező egyedi blokkokkal előlapi szerelésben. A termék teljesíti az IK03 ütésállósági követelményeket is az IEC 50102 szabvány szerint.
A Schneider Electric ZB5FL2C0 nyomógomb széles környezeti feltételek között működőképes: -40°C és +70°C közötti tárolási és üzemi hőmérsékleti tartományban használható. A termék ellenáll az IEC 60068-2-27 szerint tesztelt 30 gn (18 ms), 50 gn (11 ms) és 25 gn (6 ms, 1000 ütés minden tengely mentén) ütési terheléseknek, valamint az IEC 60068-2-6 szerint tesztelt 5 gn (10-500 Hz) és 2 mm csúcstól csúcsig (2-10 Hz) vibrációs terheléseknek. A nyomógomb megfelel számos nemzetközi szabványnak, többek között a JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-1, UL 508 és JIS C8201-1 előírásainak, valamint rendelkezik CSA, DNV, BV, LROS és UL listázási tanúsításokkal.
Schneider Electric Harmony XB5 - ZB5FL2C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, fekete, visszatérő, szürke perem műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5
Termékkompatibitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Fizikai jellemzők
Perem anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Fekete, kiemelkedő, jelölés nélküli
Kiegészítő adatok
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 32 mm
Mechanikai élettartam: 10000000 ciklus
Elektromos összeállítási kód: C1 <9 érintkezőhöz egyetlen blokkot használva előlapi szerelésben
C2 <9 érintkezőhöz egyetlen és dupla blokkokat használva előlapi szerelésben
C11 <3 érintkezőhöz egyetlen blokkot használva előlapi szerelésben
C15 <1 érintkezőhöz egyetlen blokkot használva előlapi szerelésben
SF1 <3 érintkezőhöz egyetlen blokkot használva előlapi szerelésben
Eszköz bemutató: Alap elem
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklete tárolás esetén: -40...70 °C
Környezeti levegő hőmérséklete üzemelés esetén: -40...70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi szint: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
Magasnyomású mosással szembeni ellenállás: 7000000 Pa 55°C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, CSA C22.2 No 14, IEC 60947-1, UL 508, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulás az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre minden tengely mentén az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
