A Schneider Electric Harmony XB5 ZB5FK1243C0 világító választókapcsoló fej kiváló minőségű ipari kezelőszervként szolgál automatizált rendszerekben, vezérlőpaneleken és gépi berendezésekben. Ez a 2 állású kapcsolóegység tökéletes választás, ha egyértelmű vizuális visszajelzést és megbízható működtetést igényel a kapcsolás állapotáról.

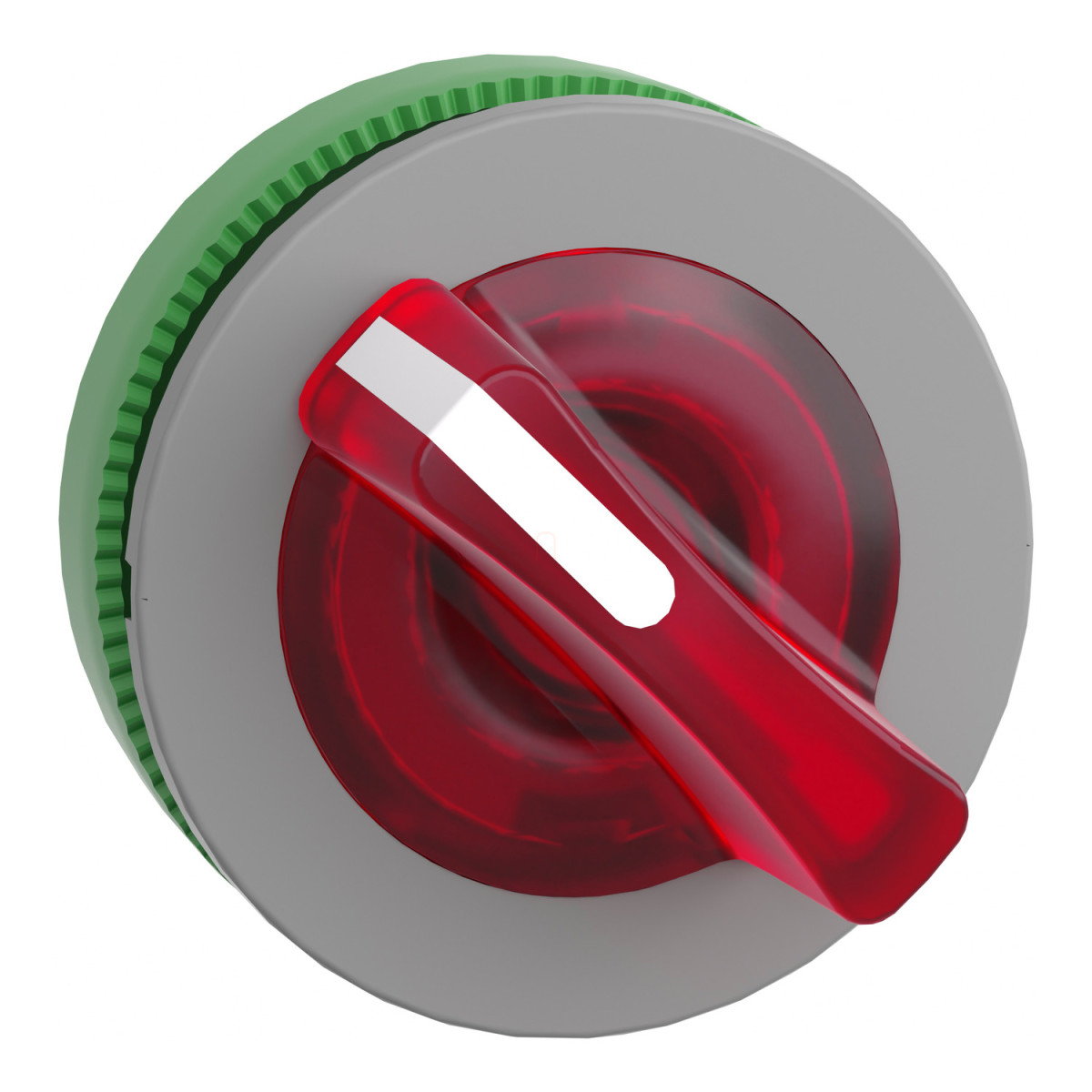

A ZB5FK1243C0 modell egy 30mm átmérővel rendelkező, flush (panelbe süllyesztett) kialakítású világító választókapcsoló fej, amely feltűnő piros standard fogantyúval és elegáns szürke műanyag peremmel rendelkezik. A termék könnyen beépíthető 30,5 mm átmérőjű kivágásokba, és kompatibilis a Schneider Electric Universal LED blokkjaival, így rugalmas felhasználást biztosít különböző alkalmazási területeken. A két kapcsolási pozíció (90°-os elfordulással) lehetővé teszi két különböző üzemállapot vagy funkció egyértelmű jelzését, miközben a beépített világítás még rosszabb fényviszonyok között is kitűnő láthatóságot biztosít.
A választókapcsoló kiemelkedő technikai jellemzőkkel rendelkezik. Tartóssági szempontból említésre méltó az 1.000.000 ciklusos mechanikai élettartam, ami hosszútávú, megbízható működést garantál még intenzív használat mellett is. A termék magas védelmi szinttel büszkélkedhet: IP66 és IP67 védettség az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X besorolás. Ez a kimagasló védelem lehetővé teszi a kapcsoló alkalmazását kedvezőtlen környezeti feltételek mellett is, például por, nedvesség vagy akár nagynyomású vízsugárral történő tisztítás esetén (7000000 Pa nyomásig 55 °C-on, 0,1 m távolságból). A készülék -40°C és +70°C közötti széles hőmérséklettartományban üzemeltethető, így szélsőséges környezeti viszonyok között is megbízhatóan működik. Az IK03 besorolás (IEC 50102 szerint) bizonyos mértékű ütésállóságot biztosít, míg a rezgésállóság (5 gn 2...500 Hz frekvenciatartományban) és ütésállóság (30 gn 18 ms-ig, illetve 50 gn 11 ms-ig félszinusz hullám gyorsulás esetén) garantálja a stabil működést még vibrációnak kitett ipari környezetben is.
A ZB5FK1243C0 választókapcsoló fej különböző elektromos összeállításokkal használható, beleértve az M3, M4, M5, M6, M10, MF1, MF2 és MR1 kódoknak megfelelő konfigurációkat. Ez lehetővé teszi akár 4 érintkező használatát is, egyedi vagy dupla blokkok kombinációjával, integrált LED-del vagy transzformátorral. A termék számos nemzetközi szabványnak megfelel, többek között: CSA C22.2 No 14, JIS C8201-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-1, EN/IEC 60947-5-5, UL 508, EN/IEC 60947-1 és JIS C8201-1. Rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL listázott tanúsítványokkal, ami bizonyítja megfelelőségét a legszigorúbb nemzetközi biztonsági előírásoknak.
Schneider Electric Harmony XB5 - ZB5FK1243C0 - panelbe süllyesztett műanyag világító választókapcsoló fej, Ø30, 2 állású, piros, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világító választókapcsoló fej
Termékazonosító: ZB5FK1243C0
Kompatibilitás: Universal LED
Eszköz rövid neve: ZB5
Keret anyaga: Szürke színű műanyag
Beépítési átmérő: 30,5 mm
Fej típusa: Panelbe süllyeszthető
Működtető típusa: Maradó állású
Működtető profil: Piros standard fogantyú
Működtető pozíció információ: 2 állás 90°
Méretek
Teljes szélesség: 37 mm
Teljes magasság: 37 mm
Teljes mélység: 46 mm
Befogási vastagság: 1-6 mm
Műszaki adatok
Mechanikai élettartam: 1.000.000 ciklus
Elektromos összeállítási kód: M3, M4, M5, M6, M10, MF1, MF2, MR1
Védettségi fokozat: IP66 és IP67 (IEC 60529 szerint)
NEMA védettségi fokozat: NEMA 13, NEMA 4X
Nagynyomású mosóval szembeni ellenállás: 7.000.000 Pa 55°C-on, 0,1 m távolságból
Ütésállóság: IK03 (IEC 50102 szerint)
Túlfeszültségi kategória: II. osztály az IEC 60536 szerint
Környezeti feltételek
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemeltetési környezeti hőmérséklet: -40...70 °C
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, JIS C8201-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-1, EN/IEC 60947-5-5, UL 508, EN/IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listázott
