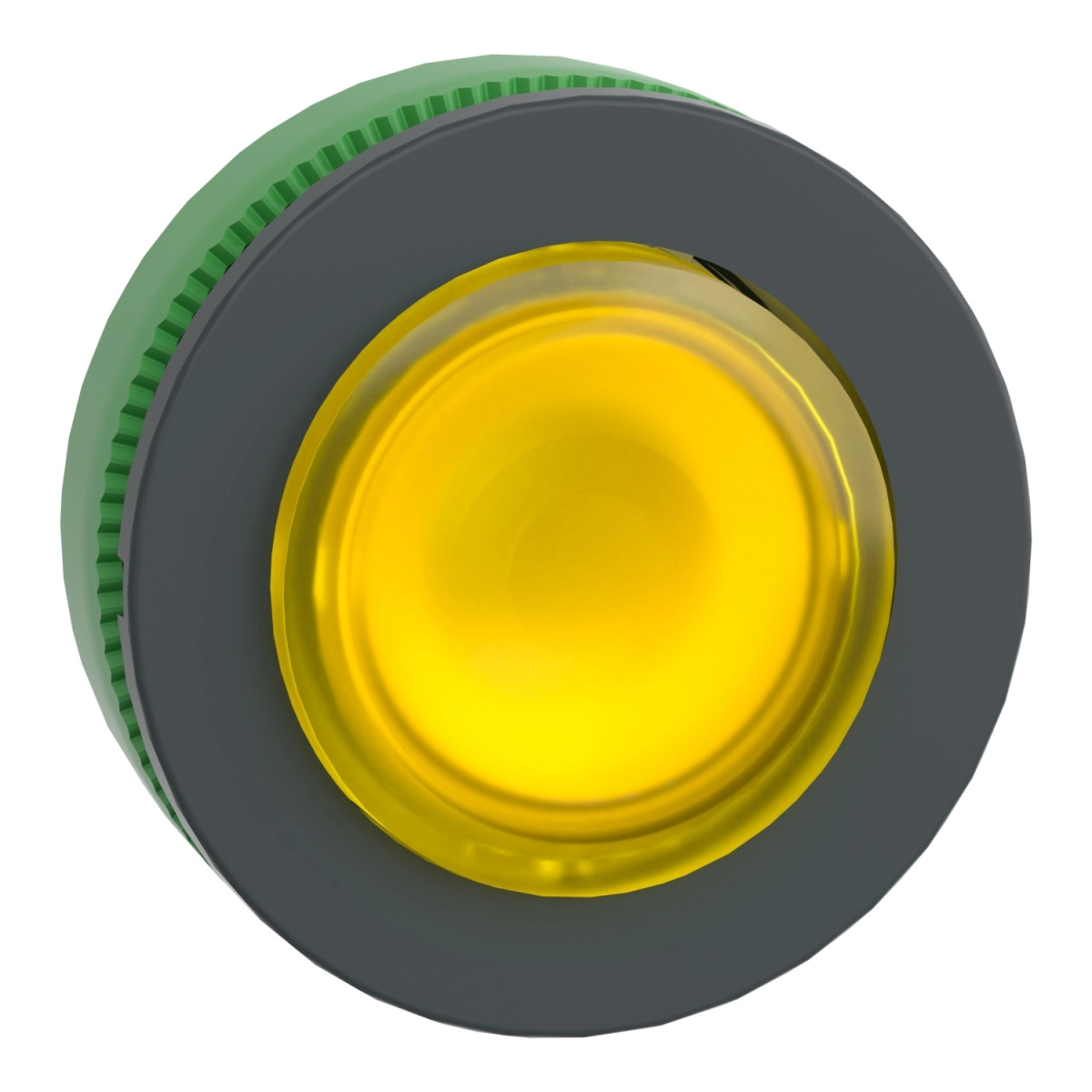

A Schneider Electric Harmony XB5 termékcsalád ZB5FH83 jelzésű világító nyomógomb feje az ipari vezérlőpanelek megbízható és jól látható kezelőeleme. Ez a sárga, kiemelkedő profilú, jelölés nélküli nyomógomb fej kifejezetten 30 mm-es szerelőnyílásokba tervezett beépített megoldás, amely push-push működéssel rendelkezik, tehát az első nyomásra benyomva marad, majd a második nyomásra kiold.
A ZB5FH83 világító nyomógomb fej univerzális LED-es megvilágítási technológiával kompatibilis, ami energiahatékony és hosszú élettartamú megvilágítást biztosít. Ezt a fejet sötétszürke műanyag keret veszi körül, ami esztétikus megjelenést kölcsönöz, miközben ellenáll az ipari környezet kihívásainak. A termék beépítési mélysége 32 mm, teljes szélessége és magassága 37 mm, amely kompakt kialakítást tesz lehetővé szűkös vezérlőpanelek esetén is. A befogható anyagvastagság 1-6 mm közötti, így a legtöbb ipari panel anyagához alkalmazható.
A ZB5FH83 fejegység kiemelkedő védettséggel rendelkezik: IP66, IP67, IP69 és IP69K fokozatoknak felel meg, így ellenáll a pornak és a nagynyomású vízsugárnak is, akár 7000000 Pa nyomásig, 55°C-os hőmérsékleten. Ez lehetővé teszi használatát olyan környezetekben is, ahol rendszeres tisztítás vagy nagy páratartalom jellemző. IK03 besorolásának köszönhetően megfelelő mechanikai védelmet nyújt a rázkódás és ütések ellen. Működési hőmérséklet-tartománya -40°C és +70°C között van, így szélsőséges környezetben is megbízhatóan működik.
Mechanikai élettartama figyelemre méltó: 500 000 kapcsolási ciklus, ami hosszú távú megbízható működést biztosít nagy igénybevétel mellett is. A termék különböző elektromos összeállításokkal használható, támogatja a C11, C15, SF1 és C9 kódoknak megfelelő konfigurációkat, amelyek között egyszerű N/O (záró) és N/C (nyitó) kontaktusok, valamint ezek kombinációi is megtalálhatók. A termék UL, CSA, IEC és más nemzetközi szabványok szerint minősített, ami garantálja megfelelőségét globális felhasználásra. A ZB5FH83 nyomógomb fej különösen alkalmas olyan ipari alkalmazásokhoz, ahol a felhasználónak egyértelmű vizuális visszajelzést kell kapnia a kapcsolási állapotról, így ideális választás gépkezelői panelekbe, vezérlőberendezésekbe és más ipari automatizálási rendszerekbe.
Schneider Electric Harmony XB5 - ZB5FH83 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Rövidnév: ZB5F
Kompatibilitás: Univerzális LED
Keret anyaga: Sötétszürke műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Nyomó-nyomó (push-push)
Működtető profilja: Sárga, kiemelkedő, jelölés nélküli
Kiegészítő információk
Szélesség: 37 mm
Magasság: 37 mm
Mélység: 32 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: C11, C15, SF1, C9 különböző kontaktus konfigurációkhoz
Környezeti jellemzők
Védőkezelés: TH
Tárolási hőmérséklet: -40...70 °C
Üzemi hőmérséklet: -40...70 °C
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
IP védettség: IP66, IP67, IP69 (IEC 60529), IP69K (ISO 20653)
UL szerinti típus: 4, 4X, 12, 13
Nagynyomású mosással szembeni ellenállás: 7000000 Pa, 55 °C-on, távolság: 0,1 m
IK védettség: IK03 (IEC 50102)
Szabványok és tanúsítványok
Megfelelőségi szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA
Ütés- és rezgésállóság
Ütésállóság:
30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra, IEC 60068-2-27
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra, IEC 60068-2-27
25 gn (időtartam = 6 ms) 1000 ütésre, tengelyenként, IEC 60068-2-27
Rezgésállóság:
5 gn (f= 10...500 Hz), IEC 60068-2-6
2 mm csúcstól csúcsig (f= 2...10 Hz), IEC 60068-2-6
Szerelési és rögzítési információk
Befogható anyagvastagság: 1-6 mm
Javasolt kivágási átmérő: Ø30,75 mm (Ø30,5 mm +0,5/-0)
