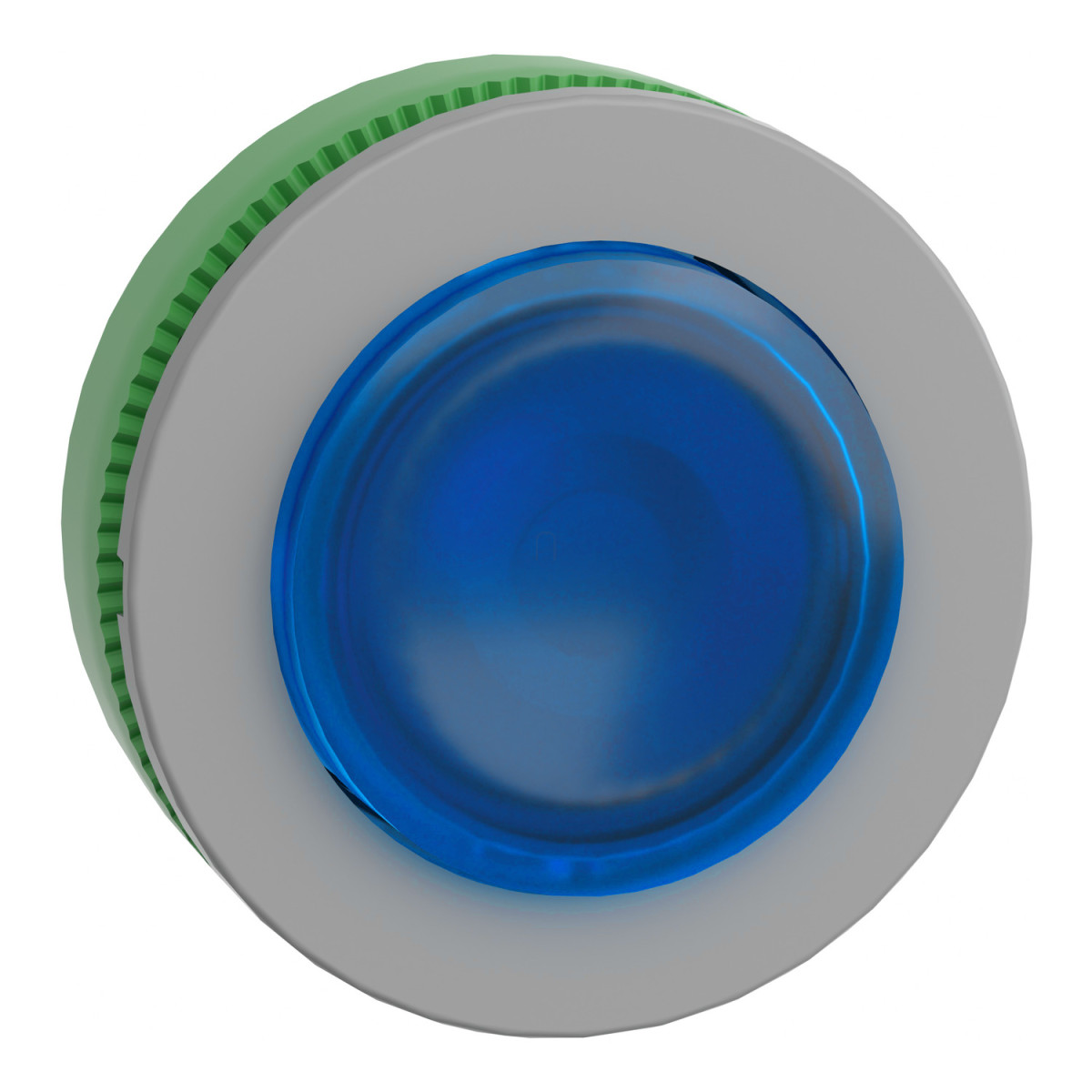

A Schneider Electric Harmony XB5 sorozat ZB5FH63C0 modellje egy kiváló minőségű, szürke peremes, kék színű, kiemelkedő felületű világító nyomógombfej, amely rendkívül sokoldalú alkalmazhatóságot biztosít ipari környezetben. Ez a 30 mm-es átmérőjű nyomógomb univerzális LED-kompatibilitással rendelkezik, ami lehetővé teszi, hogy a legmodernebb világítástechnológiát használd a vezérlőpanelek láthatóságának és kezelhetőségének növelésére.
A ZB5FH63C0 nyomógombfej push-push működési elvet alkalmaz, ami azt jelenti, hogy a nyomásra aktiválódik, majd újabb nyomásra deaktiválódik, biztosítva ezzel az egyszerű és intuitív kezelhetőséget. A termék jelöletlen felülettel rendelkezik, így tökéletesen testreszabható különböző alkalmazásokhoz, ahol saját jelölésre vagy szimbólumokra van szükség. A Harmony XB5 sorozat részeként ez a komponens kompatibilis a Schneider Electric univerzális LED blokkjaival, ami növeli a rugalmasságot a vezérlőrendszerek tervezése során.
A panelbe építhető nyomógombfej kimagasló mechanikai és elektromos tulajdonságokkal rendelkezik. Akár 500 000 ciklust is kibír, ami hosszú élettartamot biztosít még intenzív használat mellett is. Az IP66 és IP67 védettségi fokozat kiváló védelmet nyújt por és víz ellen, míg az IK03 ütésállósági osztály megfelelő fizikai védelmet garantál. A termék -40 és +70 °C közötti széles hőmérséklettartományban működőképes, ami szélsőséges környezeti feltételek mellett is megbízható teljesítményt biztosít. Emellett lenyűgöző ellenállóképességgel rendelkezik a nagy nyomású vízsugárral szemben is, akár 7 000 000 Pa nyomáson 55 °C-on, 0,1 m távolságból.
A termék telepítése rendkívül egyszerű a 30,5 mm-es szabványos szerelési átmérőnek köszönhetően. A beépítési mélység mindössze 32 mm, a CAD szerinti teljes szélesség és magasság pedig 37 mm. A befogási vastagság 1-től 6 mm-ig terjedhet, ami lehetővé teszi a különböző vastagságú panelekbe történő beépítést. A telepítés során különböző csatlakozási lehetőségek állnak rendelkezésre, beleértve a csavaros kapocsterminálokat, a dugaszolható csatlakozókat és a Faston csatlakozókat is, a konkrét alkalmazási követelményektől függően. A termék kompatibilis számos elektromos összeállítási kóddal, mint például a C11, C15, SF1 és C9, ami különböző kontakt konfigurációkat tesz lehetővé az alkalmazástól függően. A ZB5FH63C0 megfelel a legfontosabb nemzetközi szabványoknak és rendelkezik UL és CSA tanúsítványokkal, ami biztosítja a globális megfelelőséget és minőséget.
Schneider Electric Harmony XB5 - ZB5FH63C0 - panelbe süllyesztett műanyag világító nyomógomb fej, Ø30, kiemelkedő, kék, nyomó - nyomó, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Világító nyomógombfej
Eszköz rövid neve: ZB5F
Termék kompatibilitás: Univerzális LED
Előlapanyag: Műanyag, szürke színű bevonattal
Szerelési átmérő: 30,5 mm
Fejkialakítás: Beépített, süllyesztett
Működtető típusa: Push-push (nyomó-nyomó)
Működtető profilja: Kék, kiemelkedő, jelöletlen
Méretek és mechanikai adatok
CAD szerinti szélesség: 37 mm
CAD szerinti magasság: 37 mm
CAD szerinti mélység: 32 mm
Mechanikai élettartam: 500000 ciklus
Befogási vastagság: 1-6 mm
Jelzőegység fejének alakja: Kerek
Elektromos jellemzők
Elektromos összeállítási kód: C11 (max. 3 érintkező egyes blokkok használatával elöl szerelve)
További elektromos összeállítási kódok: C15, SF1, C9 (különböző érintkező konfigurációkhoz)
Túlfeszültség kategória: II. osztály, IEC 60536 szerint
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tároláskor: -40...70 °C
Környezeti hőmérséklet működés közben: -40...70 °C
IP védettségi fokozat: IP66 és IP67 az IEC 60529 szerint
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Vonatkozó szabványok: UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA
Ellenállósági jellemzők
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulás esetén, IEC 60068-2-27 szerint
További ütésállósági adatok: 50 gn (időtartam = 11 ms), 25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként
Rezgésállóság: 5 gn (f= 10...500 Hz), 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
