A Schneider Electric Harmony XB5 termékcsalád ZB5FH5C0 típusú nyomógomb feje egy kiváló minőségű ipari vezérlőelem, amely tökéletes választás kapcsolószekrényekhez, vezérlőpanelekhez és gépek kezelőfelületeihez. Ez a süllyesztett kivitelű nyomógomb fej rendkívül megbízható működést biztosít még a legzordabb ipari környezetben is.

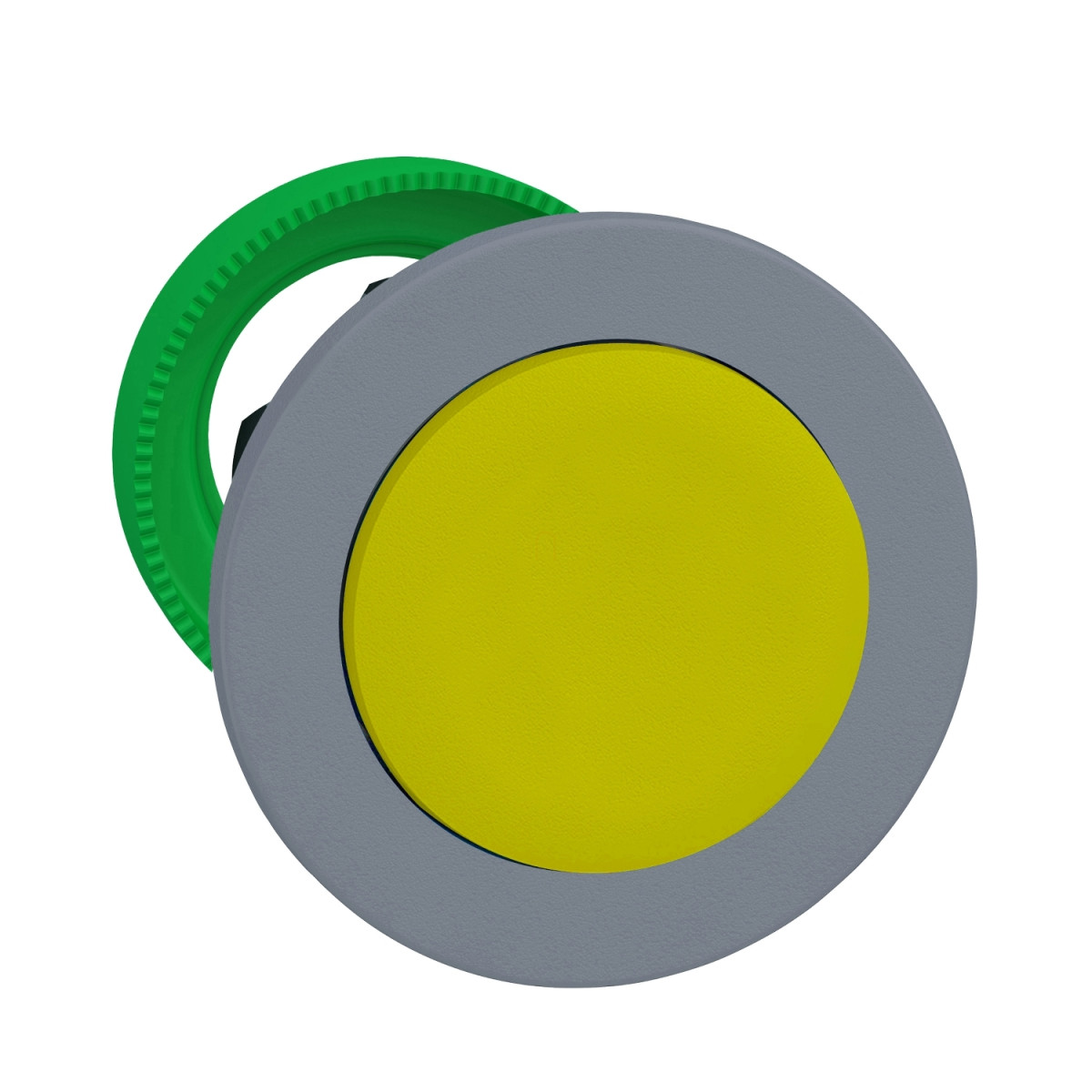

A ZB5FH5C0 nyomógomb egy 30,5 mm-es szerelési átmérővel rendelkező, kiemelkedő sárga fejű, jelöletlen vezérlőelem, amelyet elegáns szürke műanyag keret vesz körül. Push-push működési elvének köszönhetően egyszerű és intuitív kezelhetőséget biztosít a felhasználók számára. A termék kerek kialakítású, beépített-süllyesztett fejjel, ami nemcsak esztétikus megjelenést kölcsönöz, hanem praktikusságot is nyújt a mindennapi használat során. A termék kompatibilis a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, így rugalmas konfigurációs lehetőségeket biztosít különböző alkalmazási területeken.
A Schneider Electric Harmony XB5 ZB5FH5C0 nyomógomb rendkívül ellenálló a környezeti hatásokkal szemben, amit bizonyít az IP66 és IP67 védettségi besorolása is, így por és víz ellen egyaránt védett. Az IK03 ütésállósági fokozat további biztonságot nyújt a mechanikai behatásokkal szemben. A termék kiemelkedő ellenállóképességgel rendelkezik a nagy nyomású mosással szemben is, hiszen 7000000 Pa nyomást képes elviselni 55 °C-on, 0,1 m távolságból. Ez különösen hasznos tulajdonság olyan iparágakban, ahol rendszeres a berendezések tisztítása, például az élelmiszeriparban vagy a gyógyszeriparban.
A nyomógomb kimagasló mechanikai élettartammal rendelkezik, akár 500000 kapcsolási ciklust is kibír. Működési hőmérséklet tartománya -40 és +70 °C között van, ami szélsőséges körülmények között is megbízható működést garantál. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásainak, valamint rendelkezik UL listázással és CSA tanúsítvánnyal. A Schneider Electric ZB5FH5C0 nyomógomb fej kiemelkedő ellenállóképességgel rendelkezik rezgésekkel szemben is, 5 gn (f= 10...500 Hz) és 2 mm csúcstól csúcsig (f= 2...10 Hz) értékekkel az IEC 60068-2-6 szerint. Ütésállósága szintén kiemelkedő: 30 gn (időtartam = 18 ms), 50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás esetén, valamint 25 gn (időtartam = 6 ms) 1000 ütés minden tengelyen az IEC 60068-2-27 szabvány szerint.
Schneider Electric Harmony XB5 - ZB5FH5C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, kiemelkedő, sárga, nyomó - nyomó, szürke perem műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék vagy alkatrész típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Előlap anyaga: Műanyag, szürke színre festett
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Eladási mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profilja: Sárga kiemelkedő, jelöletlen
Kiegészítő adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 32 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összetétel kódja: C11 - <3 érintkező esetén egyetlen blokkot használva elülső rögzítéssel
C15 - <1 érintkező esetén egyetlen blokkot használva elülső rögzítéssel
SF1 - <3 érintkező esetén egyetlen blokkot használva elülső rögzítéssel
C9 - <3 érintkező esetén egyetlen blokkot használva elülső rögzítéssel
Eszköz bemutatása: Alapelem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
Ellenállóképesség nagynyomású mosással szemben: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listed, CSA
Mechanikai ellenállóképesség
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) tengelyenként 1000 ütésre az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Telepítési útmutató
Szerelési vastagság: 1-6 mm / 0,04-0,24 in.
Ajánlott panel kivágás: Ø30,75 mm (Ø30,5 0+0,5) / Ø1,21 in. (Ø1,20 in. 0+0,0196)
Csavaros csatlakozó esetén minimális távolság: 40 mm szélesség és 40 mm magasság
Faston csatlakozó esetén minimális távolság: 45 mm szélesség és 40 mm magasság
