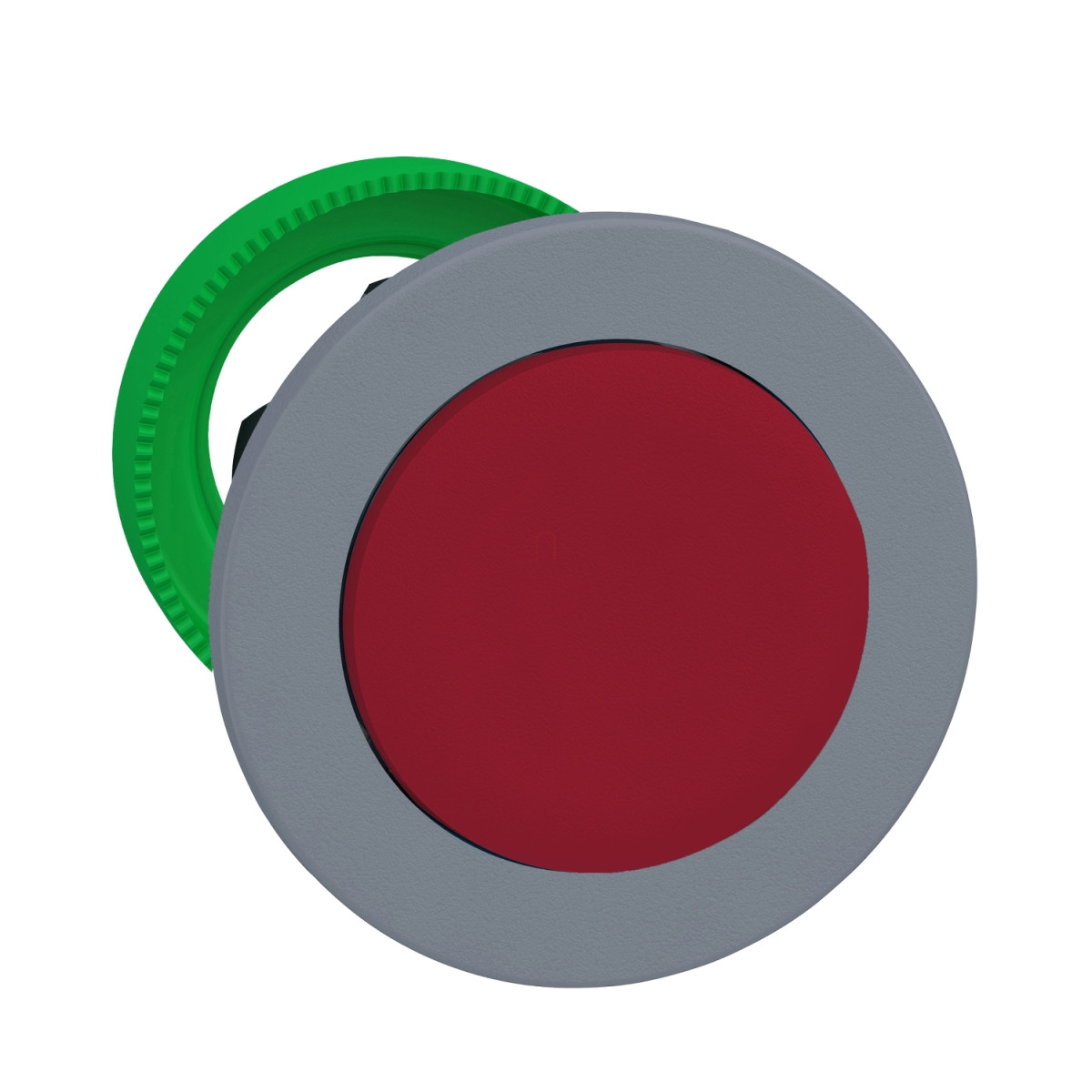

A Schneider Electric Harmony XB5 termékcsalád ZB5FH4C0 típusú nyomógomb feje egy rendkívül megbízható és sokoldalú ipari vezérlőelem, amely tökéletes választás különböző automatizálási és vezérléstechnikai alkalmazásokhoz. Ez a panelbe süllyesztett, műanyag kivitelű, piros színű nyomógomb fej kiemelkedő kialakításával és szürke színű peremével nemcsak esztétikus megjelenést biztosít, hanem kiváló funkcionalitást is nyújt a mindennapi használat során.
A ZB5FH4C0 nyomógomb fej a Harmony XB5 termékcsalád része, amely kifejezetten nem világító nyomógombok fejegységeit foglalja magában. A termék 30,5 mm-es szabványos szerelési átmérővel rendelkezik, így könnyen beépíthető a legtöbb ipari vezérlőpanelbe és kapcsolószekrénybe. A push-push működési mechanizmusnak köszönhetően a nyomógomb alternáló működésű - az első megnyomásra benyomva marad, majd a második megnyomásra kiold, ami ideálissá teszi kézi vezérlésű ki-be kapcsolások megvalósítására. A piros, kiemelkedő, jelölés nélküli nyomógomb fej tökéletesen látható és könnyen azonosítható még rossz fényviszonyok között vagy nagyobb távolságból is.
Műszaki szempontból a ZB5FH4C0 rendkívül strapabíró és hosszú élettartamú termék. Az 500 000 ciklusos mechanikai élettartam garantálja a nyomógomb megbízhatóságát még intenzív használat mellett is. A termék IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami kiváló por- és vízvédelmet biztosít, így a nyomógomb olyan környezetben is használható, ahol por, nedvesség vagy akár vízsugár érheti. Emellett a termék 7000000 Pa nyomással szemben is ellenálló 55 °C-on, 0,1 m távolságból, ami lehetővé teszi a nagynyomású mosóval történő tisztítást is.
A ZB5FH4C0 nyomógomb fej különböző érintkezőblokkokkal kombinálható front szerelésben, mint például C11, C15, SF1 vagy C9 kódoknak megfelelő elektromos összeállításokkal, amelyek akár 3 érintkezős konfigurációkat is lehetővé tesznek. A nyomógomb -40 és +70 °C közötti környezeti hőmérsékleten működőképes és tárolható, ami szélsőséges körülmények között is megbízható működést biztosít. A IK03 ütésállósági fokozat az IEC 50102 szerint, valamint a különböző ütés- és rezgésállósági tanúsítványok (30 gn 18 ms-ig félszinusz hullámú gyorsulás, 5 gn 10-500 Hz frekvenciatartományban) tovább erősítik a termék robosztus jellegét.
A termék kompatibilis különböző kiegészítőkkel, mint a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ típusokkal, ami lehetővé teszi a testreszabást és a különböző alkalmazási igényeknek való megfelelést. A ZB5FH4C0 nyomógomb fej nemzetközi tanúsítványokkal rendelkezik, beleértve az UL és CSA minősítéseket, valamint megfelel számos nemzetközi szabványnak, mint az IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1. Ez a sokoldalú és megbízható nyomógomb ideális választás ipari környezetben történő vezérlési feladatokhoz, ahol a hosszú élettartam, a magas megbízhatóság és a kiváló környezeti védelem elengedhetetlen követelmény.
Harmony XB5 - ZB5FH4C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Perem anyaga: Műanyag, szürke színűre galvanizált
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profilja: Piros, kiemelkedő, jelölés nélküli
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 32 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítás kódja:
C11 <3 érintkezőhöz egyes blokkok használatával front szerelésben
C15 <1 érintkezőhöz egyes blokkok használatával front szerelésben
SF1 <3 érintkezőhöz egyes blokkok használatával front szerelésben
C9 <3 érintkezőhöz egyes blokkok használatával front szerelésben
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklete tároláshoz: -40...70 °C
Környezeti levegő hőmérséklete működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat:
IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok:
UL 508
IEC 60947-5-4
IEC 60947-1
JIS C8201-5-1
IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Terméktanúsítványok:
UL listázott
CSA
Ütés- és rezgésállóság
Ütésállóság:
30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütés esetén tengelyenként az IEC 60068-2-27 szerint
Rezgésállóság:
5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Méretek
Rögzítési vastagság: 1-6 mm / 0,04-0,24 in
