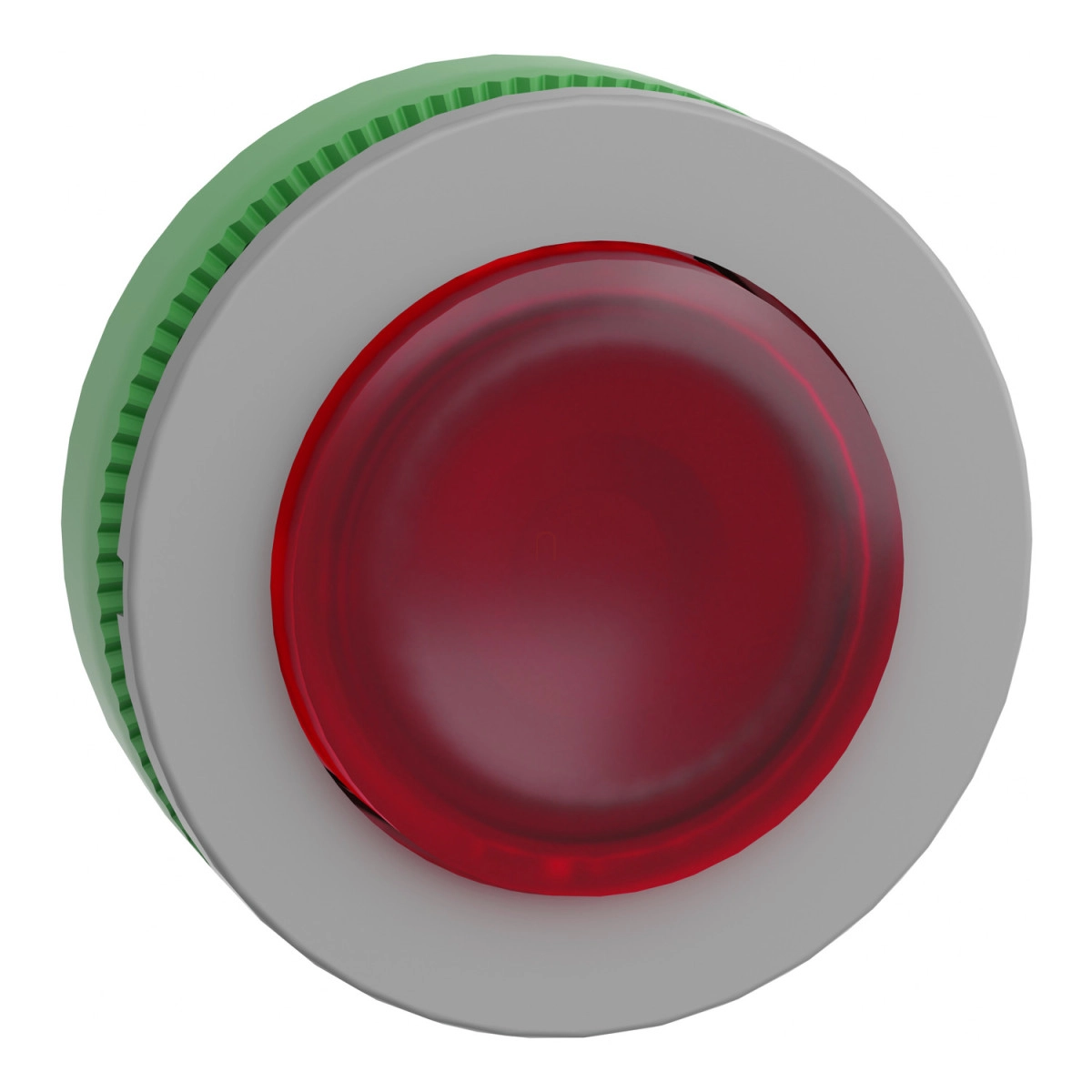

A Schneider Electric Harmony XB5 termékcsalád ZB5FH43C0 cikkszámú panelbe süllyesztett műanyag világító nyomógomb feje egy kiváló minőségű ipari vezérlőelem, amely megbízható működést biztosít különböző ipari alkalmazásokban. Ez a kiemelkedő, piros nyomógomb fej szürke peremmel rendelkezik, és a 30 mm-es szabványos furatmérettel kompatibilis panelekbe telepíthető. A nyomó-nyomó működési elv különösen hasznos olyan alkalmazásoknál, ahol az alternáló működtetés szükséges.
A ZB5FH43C0 világító nyomógomb fej kompatibilis a Schneider Electric univerzális LED blokkjaival, ami rugalmas világítási megoldásokat tesz lehetővé különböző vezérlési igényekhez. A termék legfontosabb jellemzője, hogy beépített süllyesztett kialakítással rendelkezik, amely a szerelvény maximális biztonságát garantálja. A nyomógomb kiemelkedő, piros, jelölés nélküli kialakítása kiváló láthatóságot biztosít, így ideális választás vészleállító funkciók vagy más kritikus vezérlési feladatok megvalósításához ipari környezetben.
A ZB5FH43C0 nyomógomb fej műszaki paraméterei kiemelkedőek: IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami teljes por elleni védelmet és ideiglenes vízbe merítés elleni védelmet jelent. Emellett ellenáll akár 7000000 Pa nyomású nagynyomású mosóberendezéseknek is 55°C-on, 0,1 m távolságról, ami ipari mosóhelyiségekben vagy élelmiszeripari környezetben is alkalmassá teszi a használatra. Az IK03 fokozatú ütésállóság további mechanikai védelmet biztosít. A termék -40°C és +70°C közötti környezeti hőmérsékleti tartományban használható, ami szélsőséges időjárási körülmények között is megbízható működést garantál.
A ZB5FH43C0 nyomógomb fej mechanikai élettartama 500000 ciklus, ami hosszú távú, megbízható használatot biztosít. A termék többféle elektromos összeállítási kóddal rendelkezik (C11, C15, SF1, C9), amelyek különböző érintkező konfigurációkat tesznek lehetővé az elülső szereléshez. A nyomógomb kompatibilis a csavaros kapcsokkal, dugaszolható csatlakozókkal vagy Faston csatlakozókkal történő bekötéssel. A panel kivágási mérete és a szükséges távolságok a dokumentációban részletesen megtalálhatók. A ZB5FH43C0 termék számos nemzetközi szabványnak megfelel, többek között: UL 508, EN/IEC 60947-5-4, EN/IEC 60947-1, JIS C8201-5-1, EN/IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1, valamint rendelkezik UL és CSA tanúsítvánnyal, ami globális felhasználhatóságot biztosít.
Schneider Electric Harmony XB5 - ZB5FH43C0 - panelbe süllyesztett műanyag világító nyomógomb fej műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Fej világító nyomógombhoz
Eszköz rövid neve: ZB5F
Termékkomplabilitás: Univerzális LED
Keret anyaga: Műanyag, szürke színű bevonattal
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profil: Piros, kiemelkedő, jelölés nélküli
Kiegészítő jellemzők
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 32 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: C11 max. 3 érintkezőhöz, elülső szerelésű egyedi blokkokat használva
C15 max. 1 érintkezőhöz, elülső szerelésű egyedi blokkokat használva
SF1 max. 3 érintkezőhöz, elülső szerelésű egyedi blokkokat használva
C9 max. 3 érintkezőhöz, elülső szerelésű egyedi blokkokat használva
Eszköz jellemzése: Alap elem
Környezet
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
Nagynyomású mosóberendezéssel szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok
Megfelelőség: UL 508
EN/IEC 60947-5-4
EN/IEC 60947-1
JIS C8201-5-1
EN/IEC 60947-5-1
CSA C22.2 No 14
JIS C8201-1
Terméktanúsítványok
Tanúsítványok: UL listed
CSA
Ütésállóság
30 gn (időtartam = 18 ms) félszinuszos hullám gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinuszos hullám gyorsuláshoz az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütéshez tengelyenként az IEC 60068-2-27 szerint
Rezgésállóság
5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
