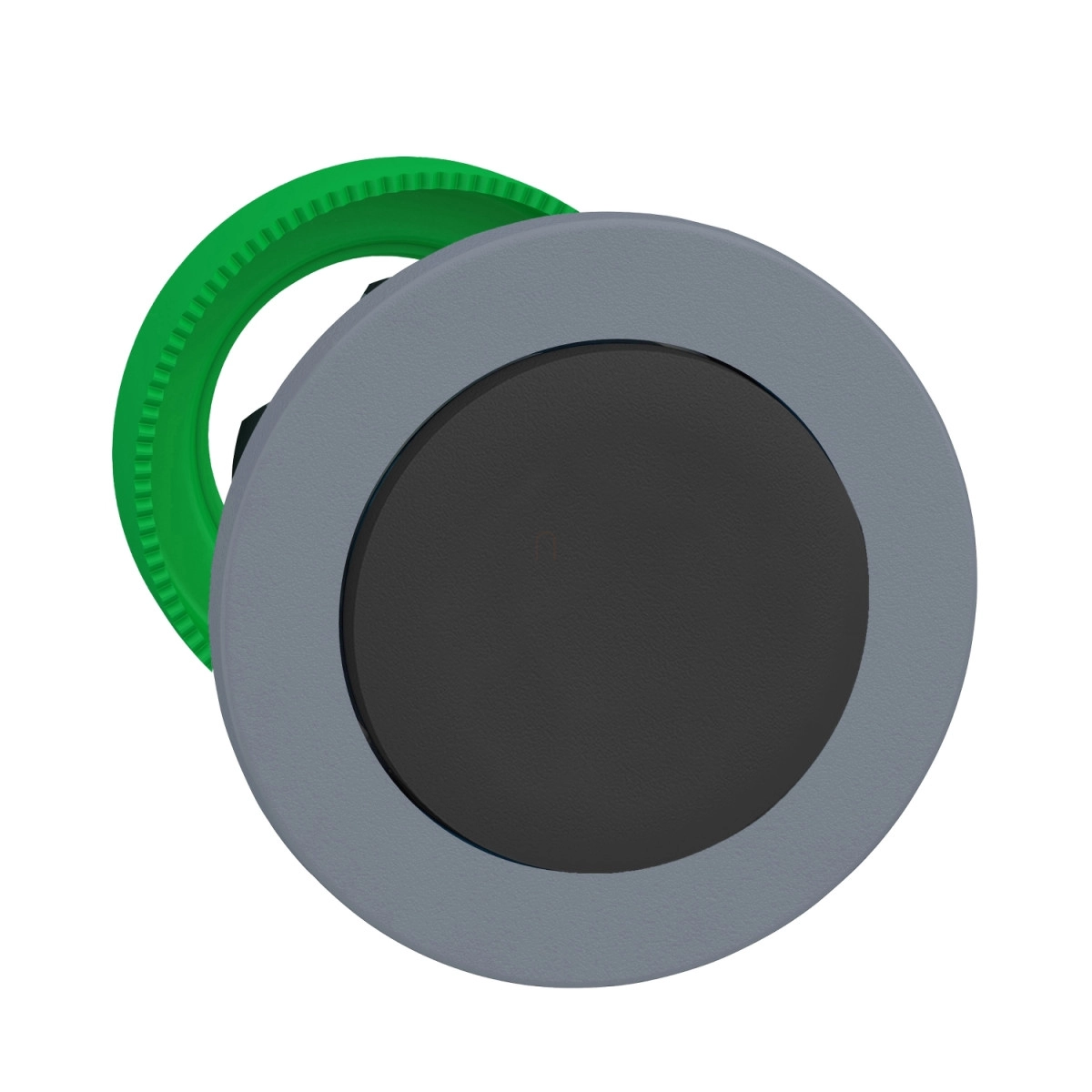

A Schneider Electric Harmony XB5 termékkínálatába tartozó ZB5FH2C0 egy kiváló minőségű, panelbe süllyesztett nyomógomb fej, amely ipari vezérlőrendszerek és automatizálási megoldások nélkülözhetetlen elemét képezi. Ez a fekete, kiemelkedő profilú, jelöletlen nyomógomb a push-push működési elvnek köszönhetően rugalmas vezérlési lehetőségeket biztosít, és esztétikus megjelenést kölcsönöz a kezelőfelületeknek a szürke színű peremmel.
A ZB5FH2C0 nyomógomb fej kialakítása a Harmony XB5 termékcsalád ismertetőjegyeit hordozza, amely a Schneider Electric megbízhatóságát és precíz mérnöki tervezését tükrözi. A termék 30,5 mm átmérőjű furatba szerelhető, amely ipari szabvány méretnek számít a vezérlőpaneleken és kapcsolószekrényeken. A panelbe süllyesztett (built-in-flush) kialakítás nemcsak esztétikus megjelenést biztosít, hanem a mechanikai védelem szempontjából is előnyös tulajdonságokkal rendelkezik.
A ZB5FH2C0 nyomógomb műszaki paramétereit tekintve kiemelkedő tartóssággal büszkélkedhet – mechanikai élettartama 500 000 kapcsolási ciklus, ami hosszú távú, megbízható működést garantál még intenzív ipari környezetben is. A készülék IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami kiváló por- és vízállóságot biztosít. Különösen figyelemre méltó, hogy a termék akár 7000000 Pa nyomású nagynyomású mosóval is tisztítható 55 °C-on, 0,1 méter távolságból, ami ipari környezetben gyakori tisztítási követelmény. Az IK03 fokozatú ütésállóság pedig a mechanikai behatásokkal szembeni ellenállóképességet bizonyítja.
A ZB5FH2C0 nyomógomb fej -40...+70 °C közötti üzemi és tárolási hőmérséklet-tartományban használható, ami szélsőséges környezeti feltételek között is megbízható működést tesz lehetővé. A termék kiváló rezgés- és ütésállósággal is rendelkezik: 5 gn (f= 10...500 Hz) és 2 mm csúcstól csúcsig (f= 2...10 Hz) rezgésállóság az IEC 60068-2-6 szerint, valamint 30 gn (18 ms), 50 gn (11 ms) és 25 gn (6 ms, 1000 ütés) ütésállóság az IEC 60068-2-27 szerint. Ez különösen fontos azokon az alkalmazási területeken, ahol jelentős mechanikai igénybevételnek vannak kitéve az eszközök.
A Schneider Electric ZB5FH2C0 nyomógomb kompatibilis a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ termékekkel, ami rugalmas rendszerintegrációt tesz lehetővé. Több különböző elektromos konfigurációval használható: C11, C15, SF1 és C9 kódokkal, amelyek különböző kontaktus-elrendezéseket tesznek lehetővé. A termék számos nemzetközi szabványnak és előírásnak megfelel, beleértve az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 szabványokat, valamint rendelkezik UL és CSA tanúsítványokkal is, ami globális alkalmazhatóságát igazolja.
Schneider Electric Harmony XB5 - ZB5FH2C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, kiemelkedő, fekete, nyomó - nyomó, szürke perem műszaki adatok
Alapvető jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nem világító nyomógombfej
Rövid terméknév: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Perem anyaga: Műanyag, szürke színre galvanizálva
Beépítési átmérő: 30,5 mm
Fej típusa: Panelbe süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fej alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profilja: Fekete, kiemelkedő, jelöletlen
Kiegészítő adatok
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 32 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összetétel kódja: C11 (max. 3 érintkező, egyes blokkok használatával elölről szerelve)
C15 (max. 1 érintkező, egyes blokkok használatával elölről szerelve)
SF1 (max. 3 érintkező, egyes blokkok használatával elölről szerelve)
C9 (max. 3 érintkező, egyes blokkok használatával elölről szerelve)
Eszköz megjelenítése: Alapelem
Környezet
Védőkezelés: TH
Környező levegő tárolási hőmérséklete: -40...70 °C
Környező levegő üzemi hőmérséklete: -40...70 °C
Túlfeszültség kategória: II. osztály, megfelel az IEC 60536-nak
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
Nagynyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listed, CSA
Mechanikai ellenállás
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulásra, IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra, IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) 1000 ütésre tengelyenként, IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
Beépítés és szerelés
Befogási vastagság: 1-6 mm / 0,04-0,24 hüvelyk
