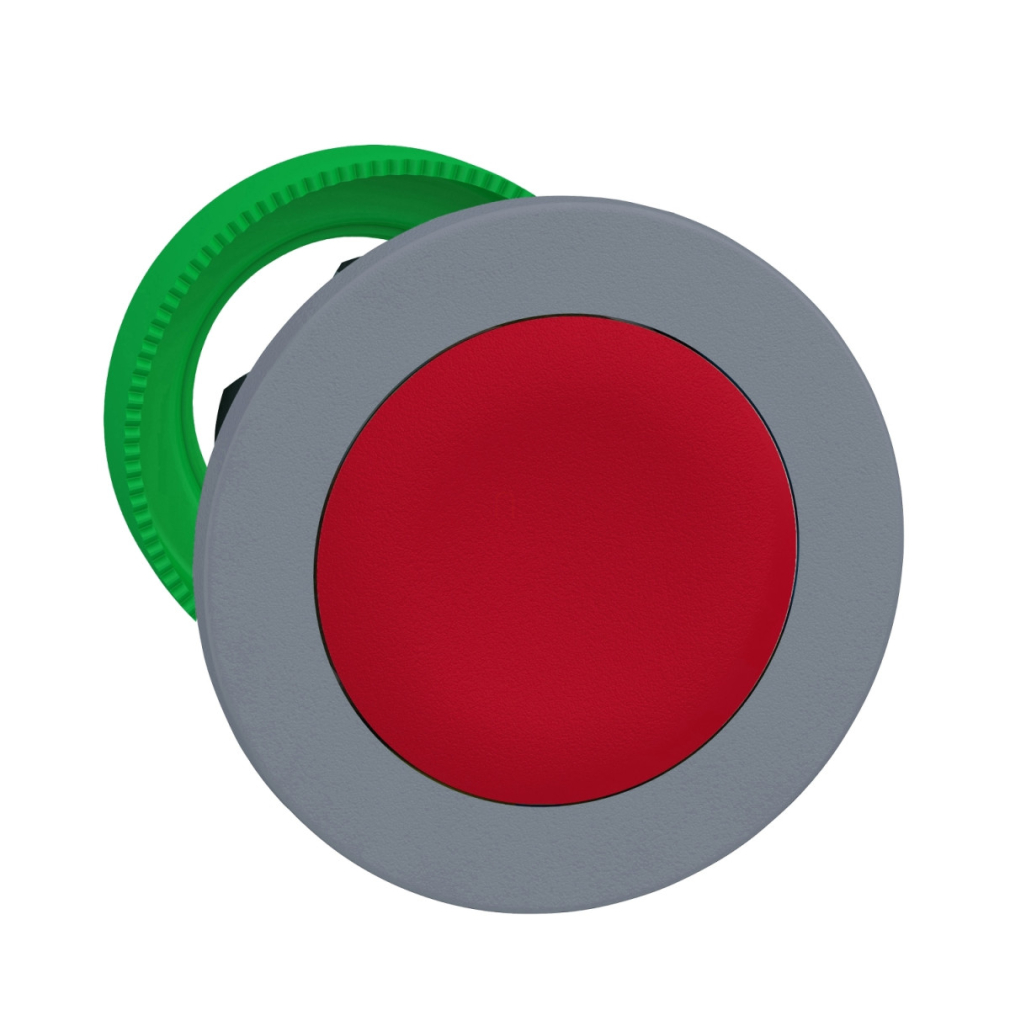

A Schneider Electric Harmony XB5 termékcsaládba tartozó ZB5FH04C0 nyomógomb fej egy kiváló minőségű ipari vezérlőelem, amely elsősorban panelekbe történő süllyesztett beépítésre lett tervezve. Ez a piros színű, push-push működési elvű nyomógomb ideális választás olyan alkalmazásokhoz, ahol szükség van a megbízható, tartós és jól látható kezelőfelületre.
A ZB5FH04C0 nyomógomb fej 30 mm-es szabványos szerelőlyukba illeszthető, és elegáns szürke műanyag peremmel rendelkezik, amely harmonikusan illeszkedik az ipari környezetbe. A termék különösen hasznosnak bizonyul vezérlőpultok, gépvezérlések és egyéb ipari alkalmazások esetén, ahol a felhasználó számára egyértelmű és könnyen elérhető kezelőelemekre van szükség. A push-push működési mechanizmus biztosítja, hogy az első megnyomáskor a gomb benyomott állapotban marad, majd a második megnyomáskor kiugrik, így könnyen követhető az aktuális állapota.
A Harmony XB5 sorozat részeként ez a nyomógomb fej teljes mértékben kompatibilis a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ kiegészítőkkel, lehetővé téve a rugalmas rendszerintegrációt. A termék különböző elektromos összeállítási kódokkal használható (C11, C15, SF1, C9), ami lehetővé teszi különböző érintkezőblokkok csatlakoztatását az elülső szerelés során. Ez a rugalmasság teszi a ZB5FH04C0 nyomógombot ideális választássá változatos vezérlési feladatokhoz.
Műszaki szempontból a ZB5FH04C0 kiemelkedő paraméterekkel rendelkezik. A mechanikai élettartama 500 000 ciklus, ami hosszú távú, megbízható működést biztosít még intenzív használat mellett is. A termék IP66 és IP67 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami kiváló védelmet nyújt por és víz behatolása ellen. A nyomógomb ellenáll akár 7000000 Pa nyomású nagynyomású mosásnak is 55°C hőmérsékleten 0,1 méter távolságból, így ideális választás olyan ipari környezetben, ahol rendszeres tisztításra van szükség.
A Schneider Electric ZB5FH04C0 nyomógomb fej rendkívül robusztus kialakítással büszkélkedhet. IK03 fokozatú ütésállósággal rendelkezik az IEC 50102 szabvány szerint, és kiváló ellenállást mutat rezgésekkel szemben is. A termék akár 5 gn rezgésterhelést is elvisel 10-500 Hz frekvenciatartományban az IEC 60068-2-6 szabvány szerint, valamint 2 mm csúcstól csúcsig terjedő amplitúdót 2-10 Hz frekvenciatartományban. Ezen felül kiváló ütésállósággal rendelkezik: 30 gn (18 ms időtartamú), 50 gn (11 ms időtartamú) és 25 gn (6 ms időtartamú, 1000 ütés minden tengelyen) az IEC 60068-2-27 szabvány szerint. Ezek a paraméterek biztosítják, hogy a nyomógomb megbízhatóan működjön még a legmostohább ipari körülmények között is.
Schneider Electric Harmony XB5 - ZB5FH04C0 - panelbe süllyesztett műanyag nyomógomb fej, Ø30, piros, nyomó - nyomó, szürke perem műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék vagy komponens típusa: Fej nem világító nyomógombhoz
Eszköz rövid neve: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Keret anyaga: Szürke bevonatú műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített, süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: nyomó-nyomó
Működtető profilja: Piros süllyesztett, jelöletlen
Műszaki paraméterek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Mechanikai élettartam: 500000 ciklus
Elektromos összetétel kód: C11 <3 érintkezőhöz egyes blokkok használatával elülső szerelésben
C15 <1 érintkezőhöz egyes blokkok használatával elülső szerelésben
SF1 <3 érintkezőhöz egyes blokkok használatával elülső szerelésben
C9 <3 érintkezőhöz egyes blokkok használatával elülső szerelésben
Eszköz bemutatása: Alapelem
Környezeti jellemzők
Védő kezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40…70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40…70 °C
Túlfeszültségi kategória: II. osztály az IEC 60536 szabványnak megfelelően
IP védettségi fokozat: IP66 az IEC 60529 szabványnak megfelelően
IP67 az IEC 60529 szabványnak megfelelően
Nagynyomású mosással szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szabványnak megfelelően
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Termék tanúsítványok: UL listás, CSA
Mechanikai ellenállás
Ütésállóság: 30 gn (időtartam = 18 ms) fél-szinusz hullám gyorsulásra az IEC 60068-2-27 szabványnak megfelelően
50 gn (időtartam = 11 ms) fél-szinusz hullám gyorsulásra az IEC 60068-2-27 szabványnak megfelelően
25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen az IEC 60068-2-27 szabványnak megfelelően
Rezgésállóság: 5 gn (f= 10…500 Hz) az IEC 60068-2-6 szabványnak megfelelően
2 mm csúcstól csúcsig (f= 2…10 Hz) az IEC 60068-2-6 szabványnak megfelelően
Szerelési információk
Befogási vastagság: 1-6 mm / 0,04-0,24 in.
Ajánlott panel kivágás: Ø30,75 mm (Ø30,5 0+0,5) / Ø1,21 in. (Ø1,20 in. 0+0,0196)
