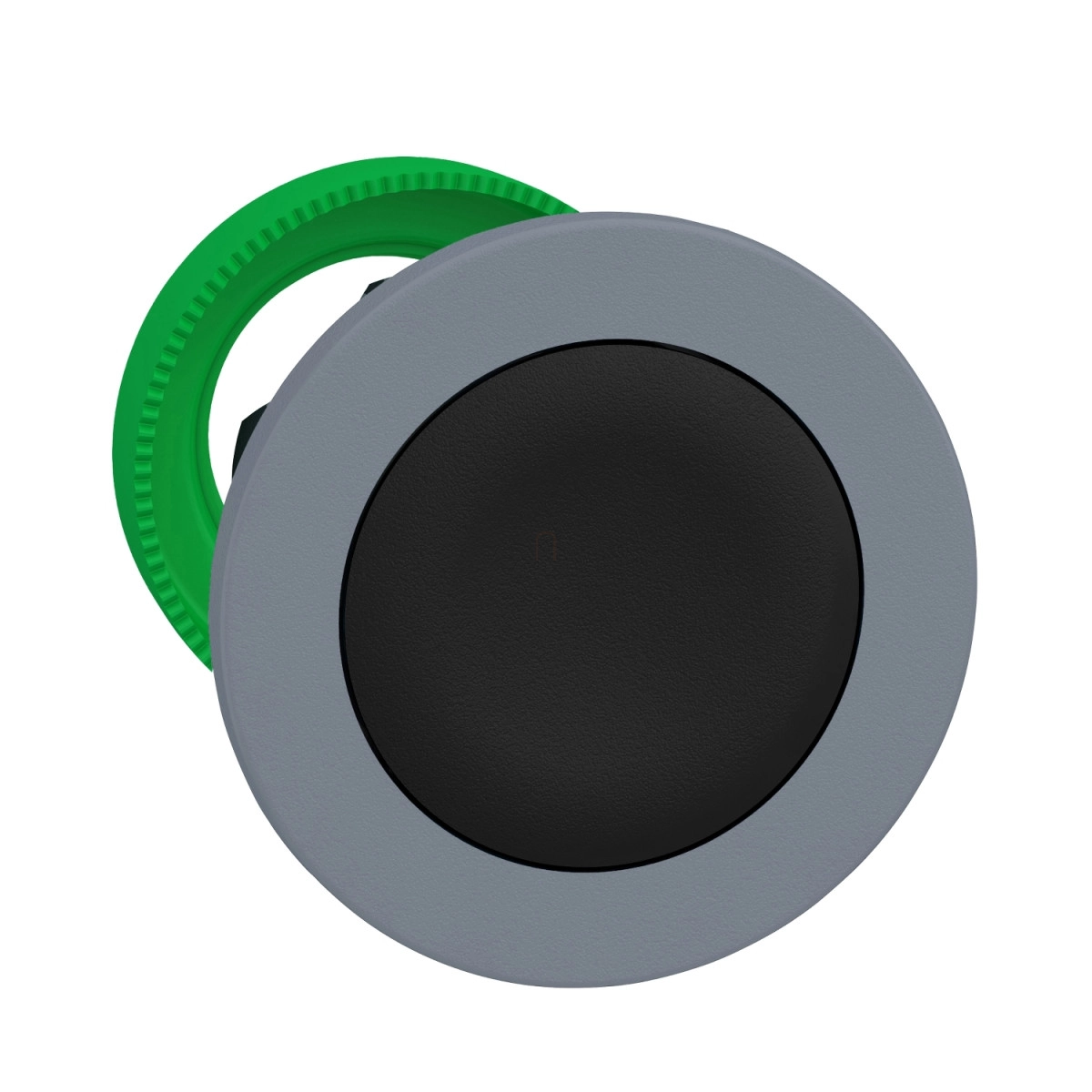

A Schneider Electric Harmony XB5 sorozat ZB5FH02C0 panelbe süllyesztett nyomógomb feje a megbízható ipari vezérlőeszközök egyik kiemelkedő példája. Ez a fekete, süllyesztett, jelöletlen nyomógomb szürke műanyag peremmel ideális választás különböző ipari környezetben történő alkalmazásokhoz, ahol fontos a precíz és tartós működés.
A ZB5FH02C0 nyomógomb fej a Harmony XB5 termékcsalád része, amely a nem világító nyomógombok kategóriájába tartozik. A termék alapvető eleme egy 30,5 mm átmérőjű rögzítési furatba szerelhető, nyomó-nyomó működtetési elvvel. A kerek fejkialakítású nyomógomb kompatibilis több Schneider termékkel, mint például ZBYF sorozat, ZBZF32, ZBZF33 és ZB5AZ elemekkel, így rugalmasan illeszthető meglévő rendszerekbe is.
Műszaki szempontból a ZB5FH02C0 nyomógomb kiváló paraméterekkel rendelkezik. A termék CAD méretei: 37 mm szélesség, 37 mm magasság és 30 mm mélység. Az eszköz mechanikai élettartama kiemelkedő, 500.000 ciklust garantál, ami hosszú távú, problémamentes működést biztosít még intenzív használat mellett is. Az eszköz különböző elektromos összeállítási kódokat támogat, mint például C11, C15, SF1 és C9, amelyek lehetővé teszik akár 3 kontaktus használatát az előlapi szerelésű egyes blokkokkal.
A ZB5FH02C0 nyomógomb környezetállósági jellemzői is figyelemre méltóak. A TH védőkezeléssel ellátott termék -40°C és +70°C közötti hőmérséklet-tartományban tárolható és üzemeltethető, így szélsőséges körülmények között is megbízhatóan teljesít. Az IEC 60529 szabvány szerinti IP66 és IP67 védettségi fokozat biztosítja a por és víz elleni magas szintű védelmet, míg a magasnyomású mosással szembeni ellenállás (7.000.000 Pa 55°C-on, 0,1 m távolságból) lehetővé teszi a termék használatát olyan környezetben is, ahol rendszeres tisztításra van szükség. Az IEC 50102 szerinti IK03 ütésállósági fokozat további védelmet biztosít a mechanikai behatások ellen.
A termék megfelel számos nemzetközi szabványnak, többek között UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásainak. A ZB5FH02C0 rendelkezik UL és CSA tanúsítványokkal, ami garantálja a termék minőségét és megfelelőségét a legszigorúbb ipari követelményeknek. A nyomógomb kiemelkedő ütés- és rezgésállósággal rendelkezik: képes ellenállni 30 gn félszinusz hullámú gyorsulásnak 18 ms időtartamig, 50 gn félszinusz hullámú gyorsulásnak 11 ms időtartamig, valamint 25 gn gyorsulásnak 6 ms időtartamig 1000 ütés során minden tengelyen. Emellett a rezgésállósága 5 gn (f=10-500 Hz), illetve 2 mm csúcstól csúcsig (f=2-10 Hz).
Harmony XB5, ZB5FH02C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem világító nyomógombhoz
Rövid terméknév: ZB5F
Kompatibilis termékek: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Perem anyaga: Műanyag, szürke színű
Szerelési és fizikai jellemzők
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Működtető típusa: Nyomó-nyomó
Működtető profilja: Fekete süllyesztett, jelöletlen
Szerelési vastagság: 1-6 mm / 0.04-0.24 in.
CAD méretek: Szélesség: 37 mm, Magasság: 37 mm, Mélység: 30 mm
Teljesítmény jellemzők
Mechanikai élettartam: 500000 ciklus
Elektromos összeállítási kód: C11, C15, SF1, C9 különböző kontaktusszámokkal előlapi szereléshez
Környezeti jellemzők
Védőkezelés: TH
Környezeti hőmérséklet tartomány: -40...70 °C (tárolás és működés)
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 és IP67 az IEC 60529 szerint
Magasnyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, 0,1 m távolságból
IK védettségi fokozat: IK03 az IEC 50102 szerint
Megfelelőségi és tanúsítványi adatok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA
Mechanikai ellenállóképesség
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulás esetén az IEC 60068-2-27 szerint
Ütésállóság: 25 gn (időtartam = 6 ms) 1000 ütésre minden tengelyen az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
Rezgésállóság: 2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
