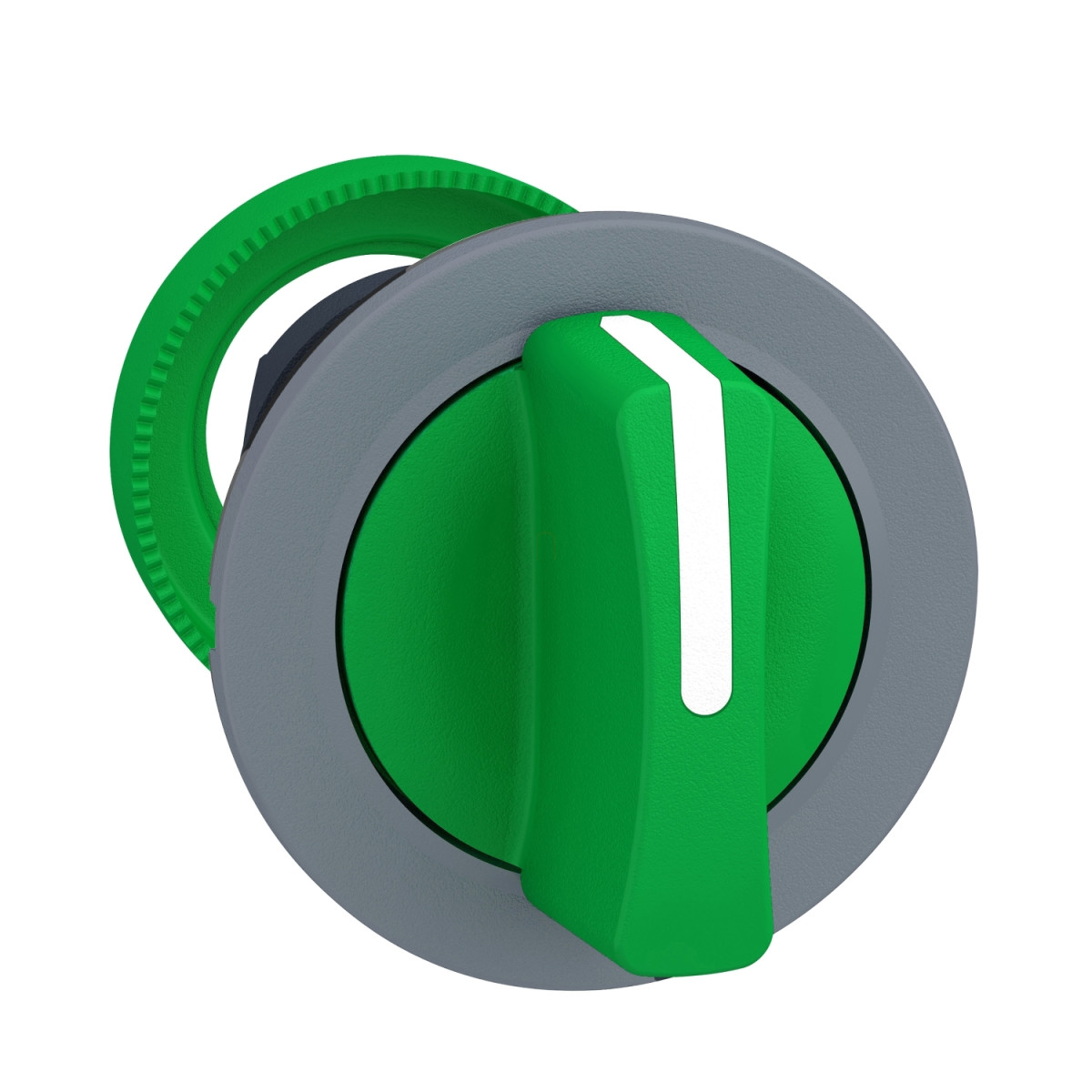

A Schneider Electric Harmony XB5 sorozat ZB5FD503C0 cikkszámú választókapcsoló feje egy professzionális, ipari vezérlési megoldás, amely tökéletesen illeszkedik az automatizálási és vezérléstechnikai alkalmazásokhoz. Ez a zöld színű, szürke műanyag peremmel ellátott, 3 állású, középre rugós visszatérésű kapcsoló megbízható és tartós választás az ipari környezetben történő használatra.
A ZB5FD503C0 választókapcsoló fej 30,5 mm átmérőjű furatba illeszthető, süllyesztett kivitelben. A kerek jelzőegység fejjel ellátott kapcsoló standard zöld fogantyúval rendelkezik, amely 3 pozícióba állítható, +/- 45°-os elfordítással, középállásba automatikusan visszatérő rugós mechanizmussal. A kapcsoló szürke műanyag pereme színezett bevonattal rendelkezik, amely nemcsak esztétikus megjelenést biztosít, hanem ellenáll a mindennapos használat során fellépő igénybevételeknek is.
A termék különleges tulajdonsága a kiemelkedő mechanikai tartóssága, amely akár 1.000.000 kapcsolási ciklus teljesítésére is képes. Ez a hosszú élettartam jelentősen csökkenti a karbantartási költségeket és növeli a termelési folyamatok megbízhatóságát. Az IP66 és IP67 védettségi fokozat biztosítja a kapcsoló por- és vízállóságát, így extrém környezeti feltételek között is megbízhatóan működik. A választókapcsoló széles hőmérsékleti tartományban, -40°C és +70°C között használható, ami szélsőséges időjárási vagy ipari körülmények között is lehetővé teszi az alkalmazását.
A ZB5FD503C0 választókapcsoló fej különböző elektromos összeállításokkal kombinálható. Alkalmas akár 6 érintkezős konfigurációhoz (C3, C4 kódok), 5 érintkezős konfigurációhoz (C5, C6 kódok), 4 érintkezős konfigurációhoz (C7, C8 kódok) vagy 3 érintkezős konfigurációhoz (C11, SF1 kódok) is, attól függően, hogy egyszeres vagy dupla blokkokat használunk az első felszerelés során. Ez a rugalmasság lehetővé teszi a különféle vezérlési sémák megvalósítását egyetlen alkatrész-családon belül. A kapcsolóhoz tartozó műszaki rajzok részletes információt nyújtanak a beszerelési méretekről és a szükséges panel kivágásról, ami megkönnyíti a tervezési és szerelési folyamatokat. A termék számos nemzetközi szabványnak felel meg, köztük az IEC 60529, IEC 60536, IEC 50102, IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-5-1, JIS C8201-1, UL 508 és CSA C22.2 No 14 előírásainak, valamint rendelkezik CSA, DNV, BV, LROS és UL tanúsítványokkal, ami garantálja a globális alkalmazhatóságot és kompatibilitást.
Schneider Electric Harmony XB5 - ZB5FD503C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típus: Választókapcsoló fej
Rövid terméknév: ZB5
Keret anyaga: Szürke színű bevonatos műanyag
Szerelési átmérő: 30,5 mm
Fej típusa: Süllyesztett kivitelű
Jelzőegység fej alakja: Kerek
Működtető típusa: Középre visszatérő rugós
Működtető profilja: Zöld standard fogantyú
Működtető pozíció információ: 3 pozíció +/- 45°
Kiegészítő információk
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 46 mm
Mechanikai élettartam: 1000000 ciklus
Elektromos összeállítás kód: C3 kevesebb mint 6 érintkezőhöz, egyszeres blokkokat használva elölről szerelve
C4 kevesebb mint 6 érintkezőhöz, egyszeres és dupla blokkokat használva elölről szerelve
C5 kevesebb mint 5 érintkezőhöz, egyszeres blokkokat használva elölről szerelve
C6 kevesebb mint 5 érintkezőhöz, egyszeres és dupla blokkokat használva elölről szerelve
C7 kevesebb mint 4 érintkezőhöz, egyszeres blokkokat használva elölről szerelve
C8 kevesebb mint 4 érintkezőhöz, egyszeres és dupla blokkokat használva elölről szerelve
C11 kevesebb mint 3 érintkezőhöz, egyszeres blokkokat használva elölről szerelve
SF1 kevesebb mint 3 érintkezőhöz, egyszeres blokkokat használva elölről szerelve
Eszköz bemutatása: Alapelem
Környezeti tulajdonságok
Védőkezelés: TH
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet üzemeltetéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint
IP67 az IEC 60529 szerint
NEMA védettségi fokozat: NEMA 13
NEMA 4X
Magas nyomású mosóval szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: JIS C8201-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds Register of Shipping), UL listázott
Mechanikai tulajdonságok
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) fél szinusz hullám gyorsulásra az IEC 60068-2-27 szerint
