A Schneider Electric Harmony XB5 sorozatához tartozó ZB5FA8C0 panelbe süllyesztett nyomógomb fej a professzionális ipari alkalmazások széles körében használható megoldás. Ez az innovatív, nem világítós nyomógomb fej a megbízható működést és a hosszú élettartamot ötvözi az elegáns kivitelezéssel, így ideális választás vezérlőpanelek és irányítópultok kialakításához.

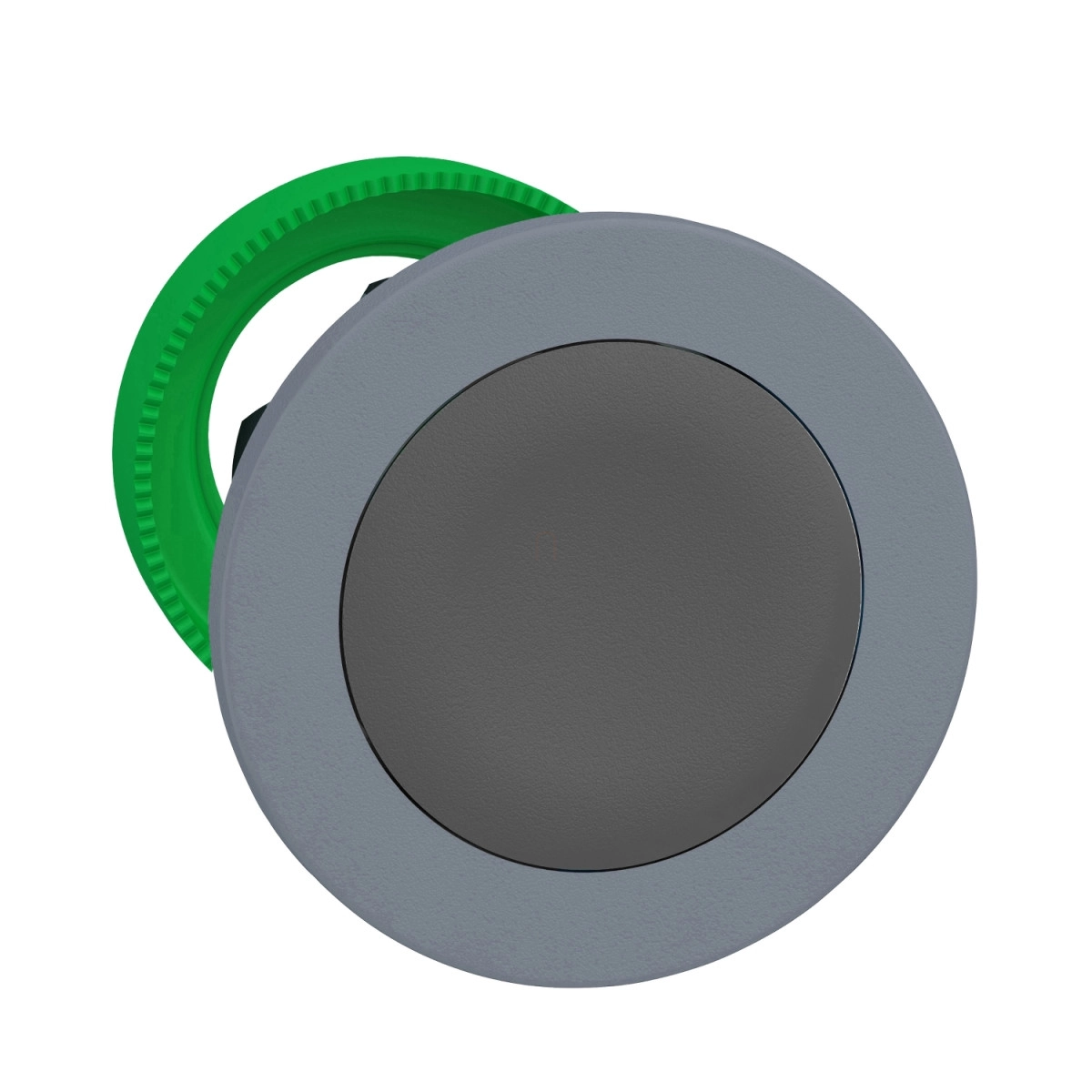

A ZB5FA8C0 típusú nyomógomb fej szürke színű, műanyag kivitelben készül, szürke peremmel. A 30 mm-es átmérőjű, kerek kialakítású nyomógomb süllyesztett (flush mounted) típusú, amely elegáns megjelenést biztosít a vezérlőpanelen. A rugós visszatérítésű mechanizmus biztosítja, hogy a gomb használat után automatikusan visszatérjen alaphelyzetbe. Az unmarked (jelölés nélküli) kivitel lehetővé teszi a teljesen egyedi feliratozást vagy jelölést igény szerint.
A termék műszaki paraméterei kiemelkedő teljesítményt biztosítanak. A 10 millió működési ciklust garantáló mechanikai tartósság bizonyítja a ZB5FA8C0 hosszú élettartamát és megbízhatóságát. A 30,5 mm-es szerelési átmérő szabványos méretezést biztosít, megkönnyítve a telepítést. A nyomógomb IP66 és IP67 védettségi szintje kiváló védelmet nyújt por és víz ellen, így a termék olyan környezetben is használható, ahol kitett lehet ezeknek a hatásoknak. Az IK03 ütésállóság további robusztusságot biztosít a terméknek.
A nyomógomb széles környezeti feltételek mellett is működőképes, a -40°C-tól +70°C-ig terjedő üzemi hőmérséklet-tartományban. A 7000000 Pa-os nagynyomású mosóval szembeni ellenállása kiválóan alkalmassá teszi olyan ipari környezetben való használatra, ahol rendszeres tisztítás szükséges. A termék megfelel számos nemzetközi szabványnak, beleértve az IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14 és egyéb szabványokat, valamint rendelkezik CSA, DNV, BV, LROS és UL minősítésekkel. A ZB5FA8C0 különböző elektromos összeállításokkal használható, a C1, C2, C11, C15 és SF1 kódoknak megfelelően, így különféle kapcsolási feladatokra alkalmazható. Ezek a kódok meghatározzák a használható érintkezők számát és elrendezését, például az egyes és dupla blokkok használatát az előoldali szerelésben.
Schneider Electric Harmony XB5 - ZB5FA8C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Termék típusa: Fej nem világítós nyomógombhoz
Eszköz rövid neve: ZB5
Kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Fizikai jellemzők
Előlap anyaga: Műanyag, szürke színre bevont
Szerelési átmérő: 30,5 mm
Fej típusa: Panelbe süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profilja: Szürke, jelölés nélküli
Méretadatok
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Szorítóvastagság: 1-6 mm
Műszaki jellemzők
Mechanikai élettartam: 10 000 000 ciklus
Elektromos összeállítási kódok:
C1: <9 érintkezőhöz egyedi blokkok használatával előoldali szerelésben
C2: <9 érintkezőhöz egyedi és dupla blokkok használatával előoldali szerelésben
C11: <3 érintkezőhöz egyedi blokkok használatával előoldali szerelésben
C15: <1 érintkezőhöz egyedi blokkok használatával előoldali szerelésben
SF1: <3 érintkezőhöz egyedi blokkok használatával előoldali szerelésben
Környezeti jellemzők
Védőkezelés: TH
Tárolási környezeti hőmérséklet: -40...70°C
Üzemi környezeti hőmérséklet: -40...70°C
Túlfeszültségi kategória: II. osztály, IEC 60536 szerint
IP védettségi fokozat: IP66 és IP67, IEC 60529 szerint
Nagynyomású mosóval szembeni ellenállás: 7 000 000 Pa 55°C-on, távolság: 0,1 m
IK védettségi fokozat: IK03, IEC 50102 szerint
Szabványok és tanúsítványok
Megfelelőségek: CSA C22.2 No 14, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Termék tanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Ellenállóképesség
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsulásra, IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullámú gyorsulásra, IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) tengelyenként 1000 ütésre, IEC 60068-2-27 szerint
Vibrációállóság: 5 gn (f= 10...500 Hz), IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz), IEC 60068-2-6 szerint
