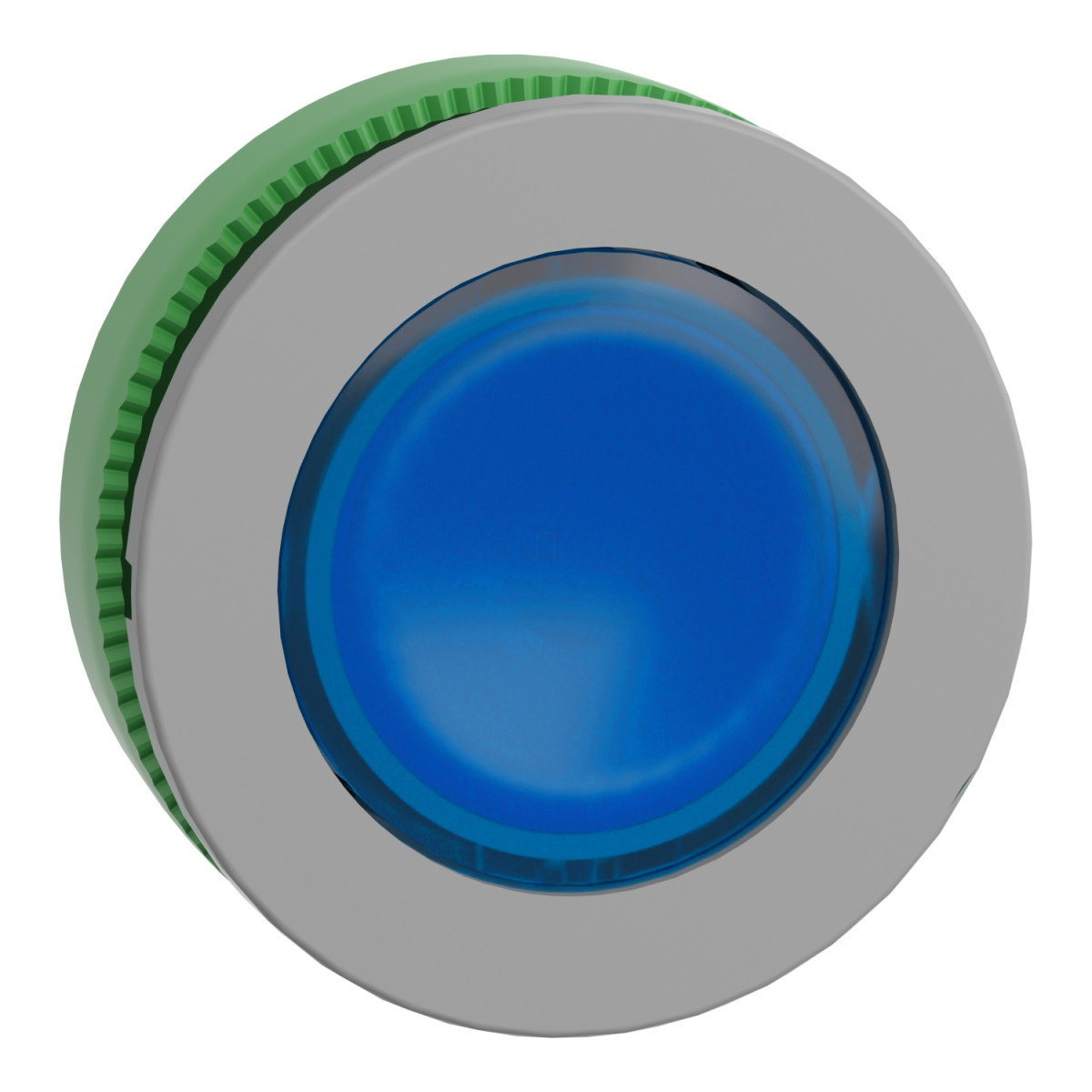

A Schneider Electric Harmony XB5 termékcsalád ZB5FA68C0 típusú nyomógomb feje professzionális vezérlő elemek iránt érdeklődők számára ideális választás. Ez a kék színű, szürke peremmel ellátott, panelba süllyesztett nyomógomb fej a sokoldalú felhasználást és megbízható működést biztosítja ipari környezetben is.
A ZB5FA68C0 nyomógomb 30 mm-es szabványos átmérővel rendelkezik, amely megfelel az elterjedt ipari szabványoknak, így könnyen beépíthető meglévő rendszerekbe is. A műszaki specifikációk tekintetében kiemelkedő tulajdonsága a kivételes mechanikai tartósság: 10 millió kapcsolási ciklust garantál, ami hosszú élettartamot biztosít még intenzív használat mellett is. A termék rugós visszatérítésű működési módja precíz kapcsolást tesz lehetővé, míg a kék színű, jelöletlen nyomófelület egyedi azonosíthatóságot biztosít. A termék különlegessége, hogy lehetőséget ad egyedi felirat elhelyezésére, így testreszabhatod a gombot a konkrét alkalmazásnak megfelelően.
A Schneider Electric ZB5FA68C0 univerzális LED kompatibilitással rendelkezik, ami lehetővé teszi a különböző világítási megoldások alkalmazását. A magas szintű védettségi besorolás - IP66 és IP67 az IEC 60529 szabvány szerint, valamint NEMA 13 és NEMA 4X - biztosítja a megbízható működést még szélsőséges körülmények között is. A termék ellenáll a magas nyomású mosásnak (7000000 Pa 55 °C-on, 0,1 m távolságból), ami ipari környezetben különösen hasznos tulajdonság. Ütésállósága IK03 besorolású az IEC 62262 szabvány szerint, ami megfelelő védelmet nyújt a mindennapi használat során fellépő mechanikai behatásokkal szemben.
A ZB5FA68C0 nyomógomb fej számos nemzetközi szabványnak megfelel, többek között az IEC 60947-5-4, JIS C8201-5-1, GB 14048.5, IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60947-1 és JIS C8201-1 előírásainak. Rendelkezik CSA, DNV, BV, LROS (Lloyds register of shipping) és UL tanúsítványokkal, ami garantálja a termék megfelelőségét a legszigorúbb nemzetközi biztonsági követelményeknek. Rezgésállósága 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint, míg ütésállósága 30 gn (időtartam = 18 ms) és 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulásra az IEC 60068-2-27 szerint. Használható -40...70 °C közötti környezeti hőmérséklet tartományban, ami széles alkalmazási területet tesz lehetővé különböző iparágakban.
Schneider Electric Harmony XB5 - ZB5FA68C0 műszaki adatok
Általános termékjellemzők
Termékcsalád: Harmony XB5
Terméktípus: Világító nyomógomb fej
Eszköz rövid neve: ZB5
Termék kompatibilitás: Univerzális LED
Keret anyaga: Műanyag, szürke bevonattal
Szerelési átmérő: 30,5 mm
Eladási mennyiség: 1
Fej típusa: Süllyesztett kivitel
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérítésű
Működtető profilja: Kék, süllyesztett, jelöletlen
Működtetővel kapcsolatos további információ: Felirat behelyezésére alkalmas
Méretek
CAD teljes szélesség: 37 mm
CAD teljes magasság: 37 mm
CAD teljes mélység: 30 mm
Szorító vastagság: 1-6 mm
Teljesítmény jellemzők
Magas nyomású mosással szembeni ellenállás: 7000000 Pa, 55 °C-on, 0,1 m távolságból
Mechanikai tartósság: 10000000 ciklus
Sapka/működtető vagy lencse színe: Kék
Jelölés: Jelöletlen
Elektromos összetétel kódok
M1: <6 kontaktus, egyes blokkok használatával előlapi szerelésben, beépített LED-del
M2: <6 kontaktus, egyes és dupla blokkok használatával előlapi szerelésben, beépített LED-del
M6: <2 kontaktus, egyes blokkok használatával előlapi szerelésben, beépített LED-del és transzformátorral
M10: <2 kontaktus, egyes blokkok használatával előlapi szerelésben, beépített LED-del
MF1: <2 kontaktus, egyes blokkok használatával előlapi szerelésben, beépített LED-del
C4: <6 kontaktus, egyes és dupla blokkok használatával előlapi szerelésben
C14: <2 kontaktus, egyes blokkok használatával előlapi szerelésben
SF2: <2 kontaktus, egyes blokkok használatával előlapi szerelésben
C3: <6 kontaktus, egyes blokkok használatával előlapi szerelésben, beépített LED-del
Környezeti paraméterek
Védőkezelés: TC
Környezeti levegő hőmérséklet tároláskor: -40...70 °C
Környezeti levegő hőmérséklet működés közben: -40...70 °C
Túlfeszültség kategória: Class II az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Tanúsítványok és szabványok
Szabványok: IEC 60947-5-4, JIS C8201-5-1, GB 14048.5, IEC 60947-5-1, CSA C22.2 No 14, UL 508, IEC 60947-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds register of shipping), UL listed
Mechanikai ellenállás
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullám gyorsulás esetén az IEC 60068-2-27 szerint
