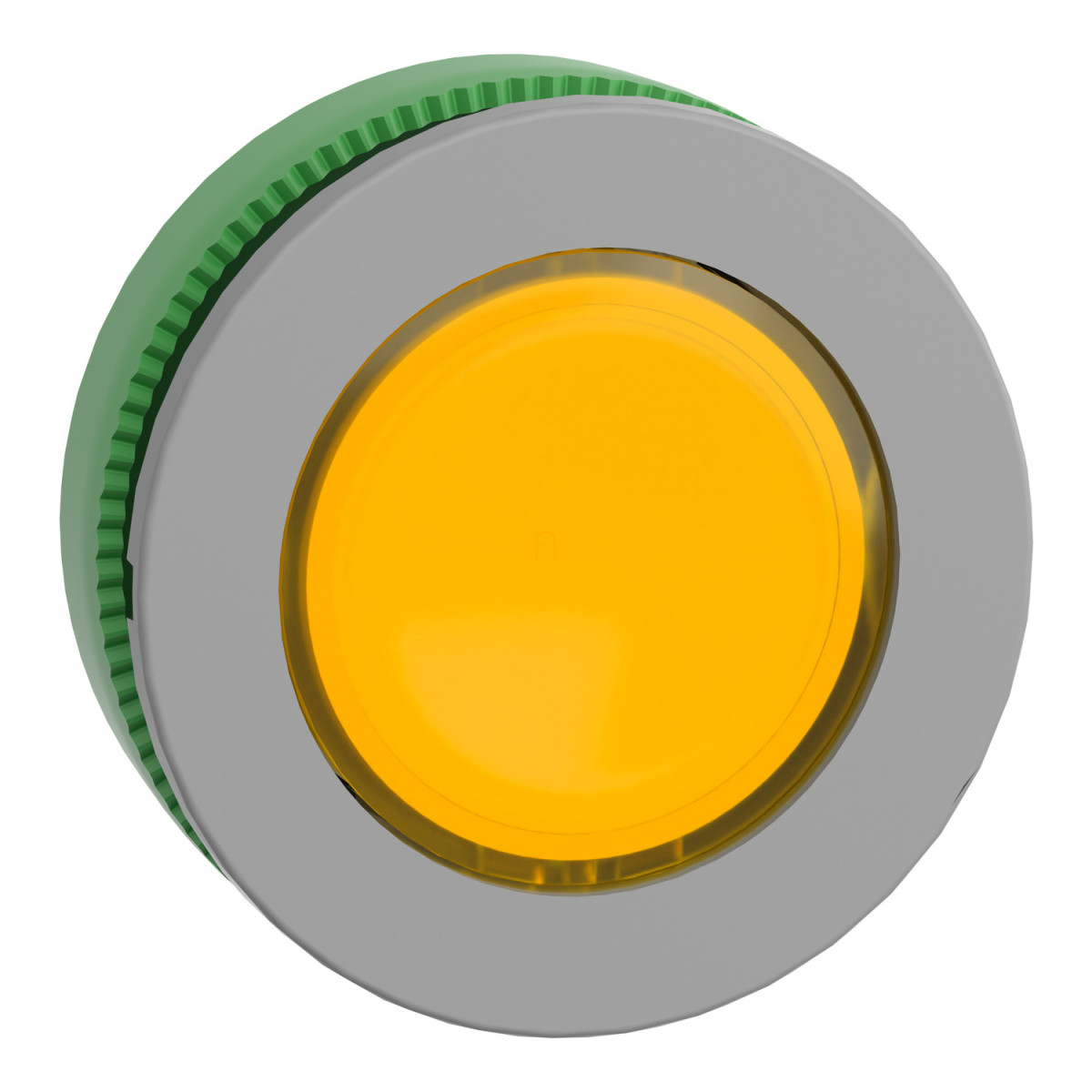

A Schneider Electric Harmony XB5 termékcsalád ZB5FA58C0 nyomógomb fejegysége professzionális vezérlőrendszerek tökéletes kiegészítője. Ez a panelbe süllyesztett, műanyag kivitelű, megbízható alkatrész szürke színű peremével és sárga nyomófelületével könnyen észrevehető bármilyen ipari környezetben, biztosítva a gyors és pontos kezelhetőséget.
A ZB5FA58C0 nyomógomb fej univerzális LED-del kompatibilis, így rugalmas megvilágítási lehetőségeket kínál. A visszarugózó működés (spring return) biztosítja, hogy a gomb mindig visszatérjen alaphelyzetbe használat után, ami ideálissá teszi olyan alkalmazásokban, ahol a pillanatnyi kapcsolás szükséges. A címkézhető, jelöletlen narancssárga nyomófelület lehetőséget ad egyedi feliratok, szimbólumok elhelyezésére, így testre szabható a konkrét felhasználási igényeknek megfelelően. A termék 30,5 mm-es szerelési átmérővel rendelkezik, ami szabványos méretű furatokba való könnyű telepítést tesz lehetővé.
A ZB5FA58C0 nyomógomb kiemelkedően tartós, mechanikai élettartama eléri a 10 millió kapcsolási ciklust, ami hosszú távú, megbízható működést garantál akár a legigényesebb ipari környezetben is. Az IP66/IP67 védettségi szinttel és NEMA 13/NEMA 4X besorolással rendelkezik, így teljes védelmet nyújt por és erős vízsugár ellen, valamint ellenáll akár 7000000 Pa nyomású magasnyomású mosásnak is 55°C hőmérsékleten, 0,1 m távolságból. IK03 ütésállósági fokozata biztosítja a megfelelő mechanikai védelmet. A széles, -40°C és +70°C közötti működési hőmérséklettartományának köszönhetően extrém körülmények között is megbízhatóan működik.
A ZB5FA58C0 nyomógomb különböző elektromos konfigurációkkal használható, többek között az M1, M2, M6, M10, MF1, C4, C14, SF2, C3 kódoknak megfelelően, így rendkívül sokoldalúan alkalmazható különböző vezérlési feladatokhoz. A termék nemzetközi szabványoknak való megfelelőségét számos tanúsítvány igazolja, köztük az IEC 60947-5-1, IEC 60947-1, UL 508, CSA C22.2 No 14 és egyéb releváns szabványoknak való megfelelés, valamint CSA, DNV, BV, LROS és UL minősítések. A termék kompakt méretei (37 mm × 37 mm × 30 mm) és kerek kialakítása tovább növelik sokoldalú felhasználhatóságát különböző ipari vezérlőpanelekben. A Schneider Electric ZB5FA58C0 nyomógomb fej az ideális választás, amikor megbízható, tartós és jól látható kezelőszervre van szükség ipari automatizálási vagy vezérlési alkalmazásokban.
Schneider Electric Harmony XB5 - ZB5FA58C0 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Nyomógomb fej
Rövid terméknév: ZB5
Termék kompatibilitás: Univerzális LED
Keret anyaga: Szürke színre bevont műanyag
Szerelési átmérő: 30,5 mm
Oszthatatlan értékesítési mennyiség: 1
Fejegység típusa: Beépített-süllyesztett
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérő
Működtető profilja: Narancssárga süllyesztett, jelöletlen
Működtető kiegészítő információ: Felirat beillesztéséhez
Kiegészítő jellemzők
CAD szélesség: 37 mm
CAD magasság: 37 mm
CAD mélység: 30 mm
Ellenállás nagynyomású mosóval szemben: 7000000 Pa 55°C-on, távolság: 0,1 m
Mechanikai élettartam: 10000000 ciklus
Kupak/működtető vagy lencse színe: Narancssárga
Jelölés: Jelöletlen
Elektromos összetétel kódok
M1: <6 érintkezőhöz előlapi szereléssel, beépített LED-del, egyszerű blokkok használatával
M2: <6 érintkezőhöz előlapi szereléssel, beépített LED-del, egyszerű és dupla blokkok használatával
M6: <2 érintkezőhöz előlapi szereléssel, beépített LED-del és transzformátorral, egyszerű blokkok használatával
M10: <2 érintkezőhöz előlapi szereléssel, beépített LED-del, egyszerű blokkok használatával
MF1: <2 érintkezőhöz előlapi szereléssel, beépített LED-del, egyszerű blokkok használatával
C4: <6 érintkezőhöz előlapi szereléssel, egyszerű és dupla blokkok használatával
C14: <2 érintkezőhöz előlapi szereléssel, egyszerű blokkok használatával
SF2: <2 érintkezőhöz előlapi szereléssel, egyszerű blokkok használatával
C3: <6 érintkezőhöz előlapi szereléssel, beépített LED-del, egyszerű blokkok használatával
Környezeti jellemzők
Védő kezelés: TC
Környezeti levegő hőmérséklet tároláshoz: -40...70 °C
Környezeti levegő hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály az IEC 60536 szerint
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67
NEMA védettségi fokozat: NEMA 13, NEMA 4X
IK védettségi fokozat: IK03 az IEC 62262 szerint
Szabványok és tanúsítványok
Szabványok: GB 14048.5, IEC 60947-5-4, CSA C22.2 No 14, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-1, JIS C8201-1
Terméktanúsítványok: CSA, DNV, BV, LROS (Lloyds Register of Shipping), UL listázott
Rezgésállóság: 5 gn (f= 2...500 Hz) az IEC 60068-2-6 szerint
Ütésállóság: 30 gn (időtartam = 18 ms) félszinusz hullámú gyorsuláshoz az IEC 60068-2-27 szerint, 50 gn (időtartam = 11 ms) félszinusz hullámú gyorsuláshoz az IEC 60068-2-27 szerint
