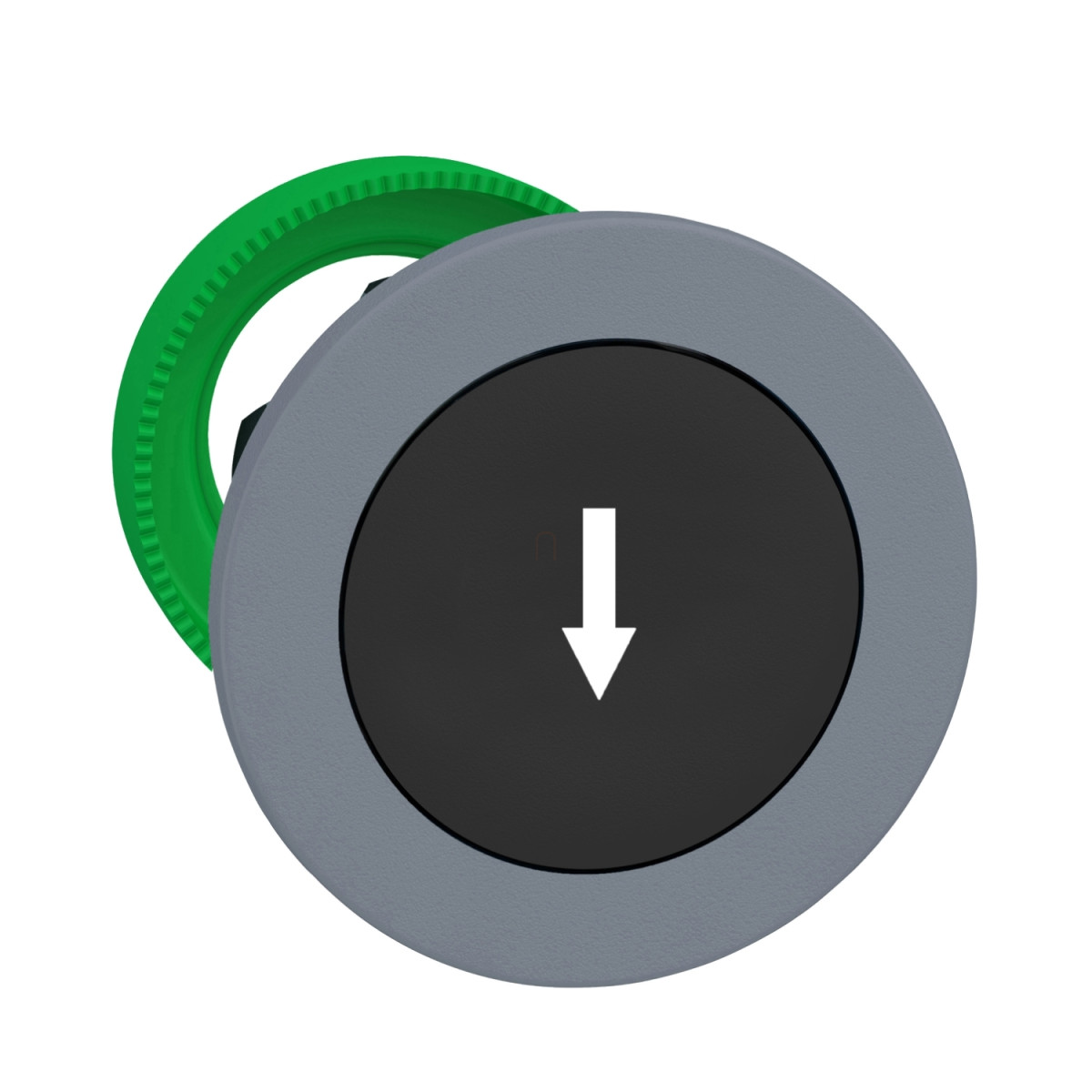

A Schneider Electric Harmony XB5 sorozat ZB5FA335C0 típusú panelbe süllyesztett nyomógomb feje ipari vezérlőpanelekhez és irányítópultokhoz tervezett prémium alkatrész, amely a legigényesebb alkalmazásokhoz is tökéletes választás. Az elegáns megjelenésű, fekete színű, lefelé mutató fehér nyíl jelöléssel ellátott nyomógomb fej praktikus és könnyen felismerhető kezelőfelületet biztosít bármilyen ipari környezetben.
A termék a Harmony XB5 termékcsalád része, amely a Schneider Electric világszerte elismert, kiemelkedő minőségű ipari kapcsoló és jelzőkészülék választékához tartozik. A ZB5FA335C0 modell egy fejegység, amely nem-világító nyomógombként funkcionál, és a ZB5F rövid terméknévvel is azonosítható. A nyomógomb fejhez rugós visszatérítés tartozik, így kezelés után automatikusan visszatér alaphelyzetbe. Kompatibilis a ZBYF..., ZBZF32, ZBZF33 és ZB5AZ termékcsaládokkal, így rugalmasan integrálható meglévő rendszerekbe is. A szürke színnel bevont műanyag perem elegáns kontrasztot alkot a fekete nyomógombbal, és 30,5 mm-es szerelési átmérőjével szabványos panelnyílásokba szerelhető.
A ZB5FA335C0 kiemelkedően tartós szerkezete rendkívüli mechanikai élettartamot biztosít, akár 10 millió működési ciklust is teljesít problémamentesen. Az IP66/IP67 kettős védettséggel rendelkező kapcsoló tökéletesen ellenáll a por, a nedvesség és akár a nagynyomású vízsugár (7000000 Pa, 55 °C-on, 0,1 m távolságról) hatásainak is, így a legzordabb ipari környezetben is megbízhatóan működik. Az IK03 ütésállósági besorolás további védelmet nyújt a mechanikai behatások ellen. A termék széles üzemi hőmérséklet-tartománya (-40...+70 °C) lehetővé teszi használatát szélsőséges klimatikus viszonyok között is, legyen szó akár fagyos külső helyszínekről vagy forró ipari környezetről.
A nyomógomb fej méreteit tekintve kompakt kialakítású: 37 mm x 37 mm frontális mérettel és 30 mm mélységgel rendelkezik. A beszerelési vastagság 1-6 mm közötti panelekhez ideális. A fej kialakítása kerek, süllyesztett kivitelű, fekete felülettel és fehér színű lefelé mutató nyíl jelöléssel, ami intuitív használatot tesz lehetővé. A termék számos nemzetközi szabványnak felel meg, többek között az UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14 és JIS C8201-1 előírásoknak, valamint UL listázott és CSA tanúsított is, ami globális alkalmazhatóságot biztosít.
Schneider Electric Harmony XB5 - ZB5FA335C0 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony XB5
Terméktípus: Fej nem-világító nyomógombhoz
Rövid terméknév: ZB5F
Termék kompatibilitás: ZBYF..., ZBZF32, ZBZF33, ZB5AZ
Eszköz jellege: Alap elem
Fizikai jellemzők
Perem anyaga: Műanyag, szürke bevonatos
Szerelési átmérő: 30,5 mm
Fej típusa: Beépített-süllyesztett
Oszthatatlan értékesítési mennyiség: 1
Jelzőegység fejének alakja: Kerek
Működtető típusa: Rugós visszatérésű
Működtető profil: Fekete süllyesztett, lefelé nyíl (fehér)
Méretek
Teljes szélesség (CAD): 37 mm
Teljes magasság (CAD): 37 mm
Teljes mélység (CAD): 30 mm
Befogási vastagság: 1-6 mm
Mechanikai jellemzők
Mechanikai élettartam: 10000000 ciklus
Elektromos összetételi kód:
C1: <9 érintkezőhöz elülső szerelésű egyedi blokkokat használva
C2: <9 érintkezőhöz elülső szerelésű egyedi és dupla blokkokat használva
C11: <3 érintkezőhöz elülső szerelésű egyedi blokkokat használva
C15: <1 érintkezőhöz elülső szerelésű egyedi blokkokat használva
SF1: <3 érintkezőhöz elülső szerelésű egyedi blokkokat használva
Környezeti paraméterek
Védőkezelés: TH
Környezeti hőmérséklet tároláshoz: -40...70 °C
Környezeti hőmérséklet működéshez: -40...70 °C
Túlfeszültség kategória: II. osztály, az IEC 60536 szabványnak megfelelően
IP védettségi fokozat: IP66 az IEC 60529 szerint, IP67 az IEC 60529 szerint
Nagynyomású vízsugárral szembeni ellenállás: 7000000 Pa 55 °C-on, távolság: 0,1 m
IK védettségi fokozat: IK03 az IEC 50102 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 60947-5-4, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 No 14, JIS C8201-1
Terméktanúsítványok: UL listázott, CSA
Ütés- és rezgésállóság
Ütésállóság:
30 gn (időtartam = 18 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
50 gn (időtartam = 11 ms) félszinusz hullám gyorsuláshoz az IEC 60068-2-27 szerint
25 gn (időtartam = 6 ms) minden tengelyen 1000 ütközéshez az IEC 60068-2-27 szerint
Rezgésállóság:
5 gn (f= 10...500 Hz) az IEC 60068-2-6 szerint
2 mm csúcstól csúcsig (f= 2...10 Hz) az IEC 60068-2-6 szerint
